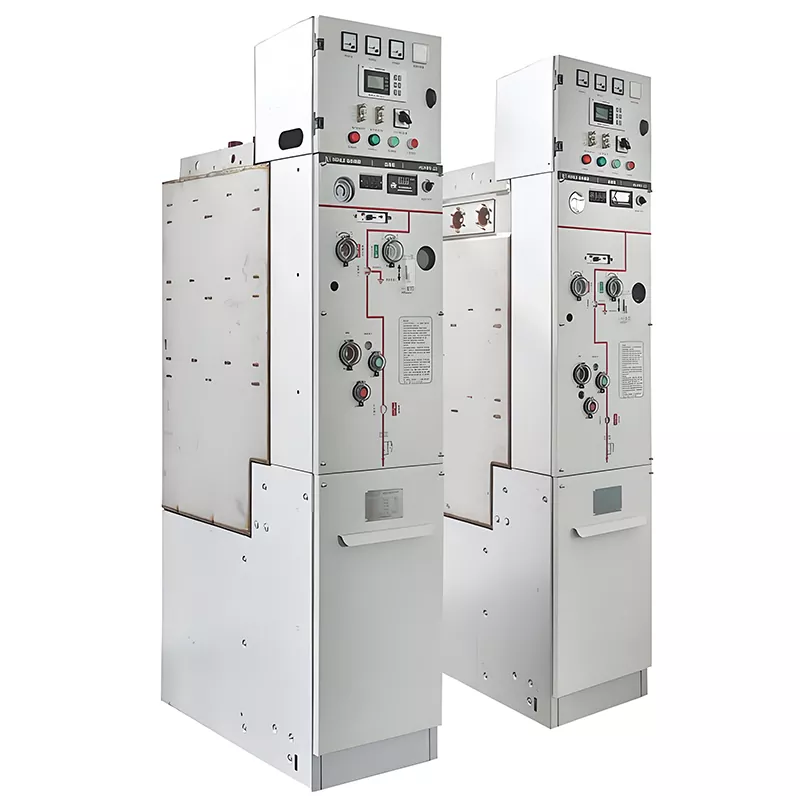

Jednostka główna z izolowanym pierścieniem SF6 RMU 11kV

Jednostka główna z izolowanym pierścieniem Huajidian Sf6 RMU 11 kV to przyjazny dla środowiska kompletny zestaw zasilania wysokiego napięcia sprzęt dystrybucyjny spełniający normy krajowe i branżowe i odpowiedni do trójfazowego prądu przemiennego 12 kV, 50 Hz w pomieszczeniach zamkniętych systemy dystrybucji energii. W produkcie zamiast siarki zastosowano przyjazne dla środowiska suche powietrze i azot izolacja z sześciofluorku (SF6), pozwalająca osiągnąć zerową emisję gazów cieplarnianych SF6 w całym cyklu życia, dopasowując z dwuemisyjną polityką środowiskową.

W skład wyposażenia wchodzą przełączniki obciążenia, uziemniki, kompleksowe zespoły zabezpieczeniowo-pomiarowe inteligentne moduły monitorujące, zapewniające zintegrowaną kontrolę dystrybucji mocy, ochronę przed awariami i dane monitorowanie. Dzięki zwartej konstrukcji, w pełni uszczelnionej ochronie, bezobsługowej pracy i przyjaznemu środowisku adaptowalności, sprawdził się na rynku przez długi czas i stał się głównym produktem niskoemisyjnym modernizacje sieci elektroenergetycznych, co czyni go preferowanym rozwiązaniem dostawcy wysokiej jakości sprzętu do dystrybucji energii dla inżynierii klienci.

Podstawowe parametry techniczne

Podstawowe funkcje produktu

1. Elastyczne przełączanie zasilania

Sprzęt obsługuje wiele trybów zasilania, w tym sieć pierścieniową, zasilanie single-ended i podwójne zasilanie, umożliwiając segmentację linii, wzajemne połączenie sieci i szybką wymianę mocy. To skutecznie pozwala uniknąć mocy na dużą skalę awarie oraz zapewnia ciągłe i stabilne zasilanie miejskich sieci elektroenergetycznych, parków przemysłowych i nowe projekty energetyczne.

2. Kompleksowa ochrona przed awariami

Wbudowane zintegrowane urządzenie zabezpieczające integruje wiele funkcji zabezpieczających, w tym chwilowe przetężenie prądowe, Zabezpieczenie przed składową zerową, przepięciem, podnapięciem i utratą fazy. Może szybko odłączyć wadliwe linie milisekund, zapobiegając propagacji zwarć i znacząco poprawiając bezpieczeństwo i stabilność sieci energetycznej operacja.

3. Inteligentny zdalny monitoring

Jednostka główna pierścieniowa izolowana SF6 RMU 11kV wyposażona jest w moduł gromadzenia danych o wysokiej precyzji, który zbiera dane w czasie rzeczywistym dotyczące napięcia, prądu, mocy i stanu przełącznika sprzętu. Obsługuje zdalną komunikację, tło monitorowanie i automatyczne alarmowanie o usterkach, umożliwiając bezobsługową inteligentną pracę urządzeń dystrybucji energii.

Podstawowe zalety produktu

1. Ekologicznie i niskoemisyjnie, dostosowanie do polityki dwuemisyjnej

Całkowicie rezygnuje z technologii izolacji gazów cieplarnianych SF6, wykorzystując nietoksyczne i wolne od zanieczyszczeń suche powietrze i azot jako medium izolacyjne, osiągając zerową emisję gazów cieplarnianych. Rozwiązuje to problemy środowiskowe, takie jak gaz wycieki i trudny recykling w tradycyjnych urządzeniach, upraszcza ocenę oddziaływania projektu na środowisko procesu i jest w pełni zgodny z krajowymi wymogami w zakresie ochrony środowiska i rozwoju dwuemisyjnego.

2. Zwarta konstrukcja, oszczędzająca przestrzeń instalacyjną

Przyjmując pionową, zintegrowaną, modułową i zwartą strukturę, jest on podzielony na górny obszar sterowania instrumentem, środkowy obszar obsługi przełącznika i dolny obszar połączeń kablowych. Obudowa jest obrabiana CNC, co zapewnia dużą sztywność i poziomy ochrony. Objętość pojedynczej szafki jest znacznie mniejsza niż w przypadku tradycyjnych jednostek głównych pierścieniowych, co pozwala zaoszczędzić więcej niż 30% przestrzeni instalacyjnej. Obsługuje elastyczną rozbudowę za pomocą wielu obwodów i nadaje się do stosowania w pomieszczeniach zamkniętych scenariusze instalacji, takie jak prefabrykowane podstacje i małe pomieszczenia dystrybucyjne.

3. Pięciokrotna blokada zapewniająca bezpieczną i niezawodną pracę

Jednostka główna z pierścieniem izolowanym SF6 RMU 11 kV jest wyposażona w podwójną elektromechaniczną pięciokrotną blokadę zapobiegać pięciu głównym błędom w działaniu: otwieraniu i zamykaniu pod obciążeniem, przypadkowemu otwieraniu i zamykaniu wyłączników, podłączanie przewodów uziemiających pod napięciem, zamykanie i załączanie uziemników oraz przypadkowe wejście do środka przedziały pod napięciem. Drzwi szafy, przełączniki i mechanizm uziemiający są zablokowane, co uniemożliwia ich otwarcie pod napięciem, zapewniając pełne bezpieczeństwo personelowi konserwacyjnemu.

4. Bezobsługowy i wydłużony okres użytkowania

Zespół wyłącznika rdzeniowego ma w pełni uszczelnioną konstrukcję skrzynki gazowej, która nie wymaga ponownego napełniania ani konserwacji izolacji gaz przez cały okres użytkowania. Nie ma wpływu na wilgoć zewnętrzną, kurz ani kondensację, nadaje się do różnych zastosowań skomplikowanych warunków pracy w pomieszczeniach zamkniętych, znacznie zmniejszając późniejsze koszty konserwacji i wymiany gazu. The żywotność sprzętu może sięgać ponad 30 lat.

5. Dostosowana konfiguracja dla wielu scenariuszy

Liczba obwodów wejściowych i wyjściowych, parametry zabezpieczeń, konfiguracje komunikacji i szafa wymiary można dostosować do wymagań projektu, zapewniając ekskluzywne rozwiązania w zakresie dystrybucji energii inżynieria komunalna, nowe wytwarzanie energii i scenariusze zużycia energii w przemyśle. Wszystkie produkty posiadają przeszły badania typu, spełniają normy krajowe i mogą zostać pomyślnie przyjęte i przyłączone do sieci energetycznej przez odpowiednie władze.

Przypadek zastosowania inżynierii w świecie rzeczywistym

Projekt zielonej sieci energetycznej Yunnan Qujing

Projekt ten dotyczy modernizacji i renowacji miejskiej sieci elektroenergetycznej. Huajidian przyjazny dla środowiska Jednostki główne pierścieniowe zastąpiły tradycyjne jednostki główne pierścieniowe SF6 i zostały zastosowane w łączach dystrybucyjnych rozdzielni miejskich stacje. Zeroemisyjna i bezobsługowa charakterystyka produktu skutecznie zmniejsza emisję dwutlenku węgla ciśnienie eksploatacyjne i eksploatacyjne sieci elektroenergetycznej. Sprzęt przeszedł dwa lata stabilnej pracy w warunkach wilgotne i złożone warunki pracy, zapewniające stabilne zasilanie i inteligentne monitorowanie zasilania miejskiego sieci dystrybucyjnej, tworząc regionalny punkt odniesienia dla demonstracji niskoemisyjnych sieci energetycznych.

Często zadawane pytania

P1: Czy wydajność głównych jednostek pierścieniowych izolowanych suchym powietrzem/azotem może konkurować z tradycyjnymi jednostkami głównymi pierścieniowymi z SF6?

Odpowiedź 1: Wydajność w pełni spełnia standardy i jest jeszcze korzystniejsza. Używane są główne jednostki pierścieniowe Huajidian 11 kV przyjazna dla środowiska technologia izolacji gazowej o wysokiej czystości. Ich właściwości izolacyjne, odporność na zwarcia Wydajność i zdolność wyłączania odpowiadają krajowym normom 12 kV dla urządzeń do dystrybucji energii, spójnie z wydajnością tradycyjnego sprzętu SF6. Pozwala uniknąć problemów związanych ze starzeniem się, wyciekami i zanieczyszczeniami gazu SF6, co skutkuje większą zdolnością adaptacji do środowiska, dłuższą żywotnością i doskonałą ogólną wydajnością w porównaniu do produkty tradycyjne.

P2: Czy przyjazna dla środowiska jednostka główna z izolowanym pierścieniem wymaga regularnych testów i konserwacji gazu?

Odpowiedź 2: Nie jest wymagana rutynowa konserwacja gazu. Rdzeń skrzynki gazowej przyjmuje integralną, w pełni uszczelnioną strukturę, zapewniając dożywotnia ochrona przed wyciekami i eliminacja konieczności uzupełniania. W przeciwieństwie do tradycyjnego sprzętu SF6, który wymaga regularne sprawdzanie ciśnienia, wykrywanie nieszczelności i uzupełnianie gazu, sprzęt ten wymaga jedynie rutynowych codziennych czynności inspekcje, znacznie zmniejszając późniejsze koszty konserwacji i inwestycje w siłę roboczą.

P3: Czy jednostkę główną RMU 11 kV z pierścieniem izolowanym SF6 można dostosować do złożonych warunków wewnętrznych, takich jak wysoka wilgotność i wysoki poziom pyłu?

A3: Tak, może. Sprzęt ma wysoki stopień ochrony IP30, a całkowicie uszczelniona skrzynka gazowa może całkowicie odizolować pył zewnętrzny, wilgoć i kondensacja. Może pracować stabilnie w środowiskach od -10 ℃ do +40 ℃, bez zmian przez wilgoć w pomieszczeniu i gromadzenie się kurzu, dzięki czemu nadaje się do złożonych scenariuszy, takich jak zasilanie podziemne rozdzielnie i słabo wentylowane podstacje transformatorowe.

Siła marki i gwarancja usług

Huajidian jest głęboko zaangażowany w badania i rozwój oraz produkcję przyjaznej dla środowiska energii wysokiego napięcia sprzętu dystrybucyjnego od ponad dziesięciu lat. Posiada ujednolicony i nowoczesny zakład produkcyjny, pełen zestaw profesjonalny sprzęt testujący oraz dojrzały techniczny zespół badawczo-rozwojowy, umożliwiający niezależny rozwój i masową produkcję podstawowego sprzętu.

Wszystkie jej produkty przeszły rygorystyczne testy typu i certyfikaty branżowe i są szeroko stosowane w krajowej energetyce sieci, nowe projekty energetyczne i infrastruktura komunalna. Marka zapewnia kompleksową obsługę obejmującą cały proces obejmujące rozwiązania dostosowane do indywidualnych potrzeb, produkcję, instalację i uruchomienie na miejscu oraz konserwację posprzedażną. Trzymając się filozofii produktu obejmującej bezpieczeństwo ekologiczne i wysoką efektywność kosztową, Huajidian zapewnia ogólną niezawodność rozwiązania w zakresie sprzętu do dystrybucji energii dla użytkowników na całym świecie.

Główne parametry techniczne RMU z izolacją gazową

Główny parametr techniczny wyłącznika

Główne parametry techniczne obwodu głównego (odłącznika) uziemnika kombinowanego po stronie szyn zbiorczych

Główne parametry techniczne obwodu uziemiającego (uziemnika) kombinowanego uziemnika po stronie szyny zbiorczej

Główne parametry techniczne mechanizmu napędowego magazynu energii sprężynowej
