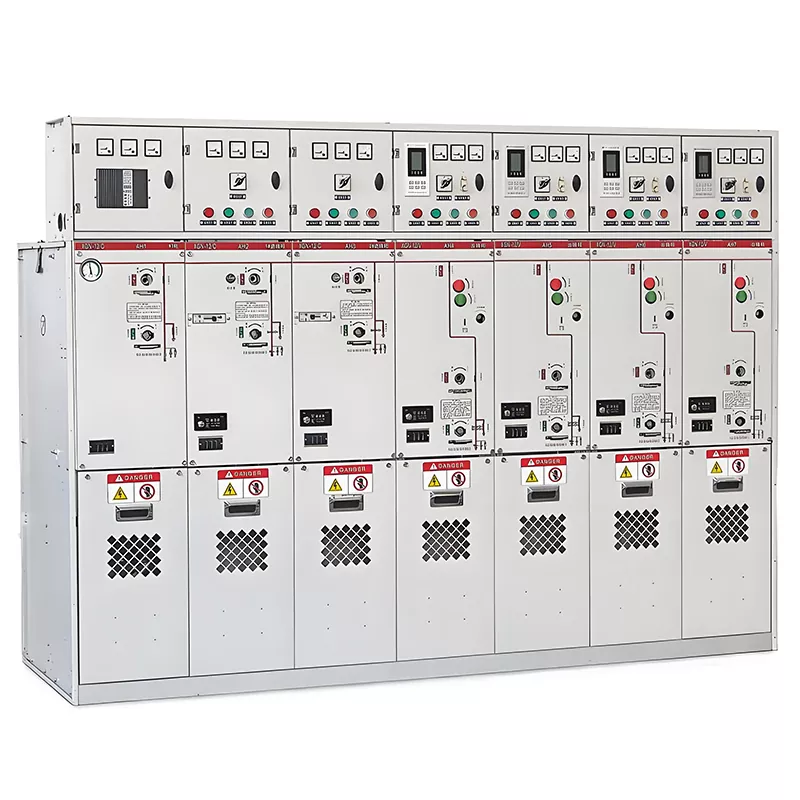

Rozdzielnica w izolacji gazowej 33kV SF6 GIS

Bezpieczeństwo elektryczne i nieprzerwane zasilanie stanowią trwałe, istotne wymagania współczesnego przemysłu oraz cywilne systemy elektroenergetyczne, w których różne typy rozdzielnic pełnią krytyczną misję zapewnienia stabilności funkcjonowanie sieci energetycznej. Grupa Huajidian poświęciła lata na dogłębne badania i rozwój w zakresie średniego i wysokiego napięcia rozdzielnica. Rozwój rozdzielnicy w izolacji gazowej 33 kV SF6 GIS jest zakorzeniony w rozległym, frontowym doświadczenie operacyjne i konserwacyjne zgromadzone przez zespół produktowy na przestrzeni czasu – szczególnie w odniesieniu do wydajności w ekstremalnych warunkach, obejmujących wysokie i niskie temperatury, wysoki poziom zapylenia i częste operacje przełączania.

Rozdzielnica w izolacji gazowej 33 kV SF6 GIS odchodzi od tradycyjnych izolowanych architektur na wolnym powietrzu i zamiast tego przyjmuje całkowicie zamknięta, pancerna obudowa metalowa wypełniona gazem izolacyjnym SF6. Ściśle przestrzega norm krajowych GB3906 i globalną normę branżową IEC298, charakteryzującą się standardowym stopniem ochrony IP2X, który można dostosować i zmodernizowany do IP4X w oparciu o konkretne wymagania projektu. Wszystkie wewnętrzne elementy pod napięciem są całkowicie odizolowane od środowisku zewnętrznym, zapobiegając w ten sposób zwarciom spowodowanym wtargnięciem ciał obcych ustanowienie podwójnej bariery bezpieczeństwa zarówno dla operatorów na miejscu, jak i samej infrastruktury sieciowej.

Jeśli chodzi o konfigurację izolacji, ilekroć odstęp izolacji powietrznej – czy to międzyfazowy, czy też faza-ziemia – mieści się w zakresie 125mm, sprzęt wyposażony jest w ceramiczne izolatory wsporcze o wytrzymałości na ściskanie wytrzymałość ≥8000N. Zapewnia to stabilną wydajność izolacji w szerokim zakresie warunków środowiskowych, szczególnie w zakresie temperatur od -25°C do +40°C i na wysokościach do 1000 metrów. Jako zaufany lokalny dostawcy, Huajidian wykorzystuje opinie terenowe zebrane z tysięcy projektów energetycznych – zarówno krajowych, jak i międzynarodowym — w celu ciągłej optymalizacji struktury produktów i udoskonalania doboru komponentów.

Podstawowe zalety produktu

1. Kompleksowa ochrona bezpieczeństwa: Standardowo wyposażone w funkcje blokujące „Pięć zapobiegania”

Bezpieczeństwo jest podstawą urządzeń do dystrybucji energii średniego napięcia. Rozdzielnica Huajidian 33kV SF6 GIS opiera się na precyzyjna mechaniczna konstrukcja blokująca do realizacji obowiązkowych funkcji blokujących „Pięć zapobiegania”:

1.1. Zapobiega przypadkowemu otwarciu lub zamknięciu wyłącznika;

1.2. Uniemożliwia pracę odłącznika (izolatora) pod obciążeniem;

1.3. Zapobiega przyłożeniu przewodu uziemiającego do obwodu pod napięciem;

1.4. Uniemożliwia załączenie wyłącznika (zasilanie linii) przy podłączonym przewodzie uziemiającym;

1,5. Zapobiega przypadkowemu wejściu personelu do przedziału pod napięciem.

Cały system blokady mechanicznej wykorzystuje pasywną, obowiązkową strukturę blokującą. To zasadniczo eliminuje zagrożenia bezpieczeństwa spowodowane zaniedbaniami operacyjnymi człowieka, zmniejszając w ten sposób częstość występowania zagrożeń bezpieczeństwa na budowie wypadki — jest to kluczowy powód, dla którego produkt ten został szeroko zastosowany w wielu obiektach infrastruktury publicznej, przemysłowej i projekty górnicze.

2. Modułowa, zwarta konstrukcja: ułatwiająca instalację i konserwację

Szafa sprzętowa, podstawowe komponenty i mechanizmy operacyjne mają konstrukcję dzieloną modułowo. To znacznie skraca czas montażu na miejscu i w dłuższej perspektywie upraszcza rutynowe prace konserwacyjne. Użytkownicy mogą wybierać — na podstawie specyficzne wymagania — albo rozdzielny wyłącznik próżniowy ZN28A-12, albo obwód próżniowy ZN63-12 (VS1) wyłącznik w połączeniu z mechanizmami elektromagnetycznymi lub sprężynowymi, aby dopasować się do różnych scenariuszy operacyjnych obejmujących różne częstotliwości przełączania. Kompaktowa konstrukcja szafki zajmuje minimalną powierzchnię, skutecznie oszczędzając przestrzeń inżynieryjna w podstacjach. Szczególnie dobrze nadaje się do budownictwa o ograniczonej przestrzeni środowiskach, takich jak modernizacja małych pomieszczeń dystrybucyjnych w starszych obszarach miejskich lub budowa podziemne rozdzielnie.

3. Zarezerwowane interfejsy do inteligentnej rozbudowy: gotowe do przyszłego rozwoju inteligentnych sieci

W przeciwieństwie do tradycyjnej rozdzielnicy, która spełnia jedynie podstawowe funkcje przesyłu i dystrybucji energii, ta rozdzielnica 33 kV SF6 GIS Rozdzielnica w izolacji gazowej posiada zarezerwowane wewnętrzne szczeliny montażowe dla czujników i urządzeń zabezpieczających przekaźniki, co pozwala do bezproblemowej integracji z systemami zdalnego monitorowania w celu automatyzacji sieci. Gdy komponenty monitorujące będą kompatybilne zainstalowany, sprzęt może zbierać dane operacyjne w czasie rzeczywistym i zapewniać wczesne ostrzeżenia dla potencjalnego sprzętu usterek i umożliwić zdalne inteligentne sterowanie. Dzięki temu użytkownicy nie muszą wymieniać całej rozdzielnicy jednostki podczas przyszłych modernizacji inteligentnych sieci, zapewniając wystarczająco dużo miejsca na przyszłą rozbudowę i postęp technologiczny.

Szczegółowe dane techniczne

Uwaga: Można regulować parametry izolacji, napięcia wytrzymywanego i zdolności wyłączania całej jednostki 33 kV w celu dostosowania do standardów lokalnej sieci energetycznej klienta i specyficznego środowiska operacyjnego na miejscu. Wszystko skończone produkty przed wysyłką przechodzą rygorystyczne testy typu w ustandaryzowanym zakładzie produkcyjnym Huajidian.

Zakres zastosowania

Rozdzielnica w izolacji gazowej SF6 GIS 33 kV idealnie nadaje się do zastosowań wymagających częstego przełączania operacje. Jest szeroko stosowany w miejskich węzłach sieci dystrybucyjnych, małych rozdzielniach, pod ziemią systemy zasilania tuneli, obiekty przemysłowe i górnicze, wielkopowierzchniowe kompleksy handlowe, lotniska i metro podstacje dystrybucyjne, szpitale najwyższej klasy (klasa 3A) i projekty dystrybucji energii wspierające stadiony sportowe.

Studium przypadku: Projekt podstacji dla dużego kompleksu handlowego w stolicy prowincji w północnych Chinach

Ten duży park handlowy, położony w stolicy prowincji w północnych Chinach, obejmuje centrum handlowe i biuro klasy A budynków oraz garaż podziemny. Systemy chłodnicze, windy i bezpieczeństwo przeciwpożarowe w centrum handlowym urządzenia wymagają ciągłego, nieprzerwanego zasilania przez całą dobę. Projekt oryginalny, starzejący się, izolowany powietrzem rozdzielnice od dawna były podatne na niekorzystne działanie pyłu i wilgoci, co prowadziło do częstej izolacji błędy degradacyjne. W 2024 r. właściciel projektu wycofał przestarzały sprzęt i zakupił partię 12 egzemplarzy Huajidian Jednostki GIS 33kV SF6.

Po 18 miesiącach ciągłej pracy w terenie – zarówno w sezonie letnim, jak i zimowym – sprzęt wykazał się następujące wyniki wydajności:

1. Przez cały okres eksploatacji nie wystąpiły żadne usterki związane ze zwarciami lub przebiciami izolacji;

2. System blokady mechanicznej „Five-Prevention” działał niezawodnie, zapewniając elastyczne i bezpieczne przełączanie operacje podczas codziennego użytkowania;

3. Kompaktowa konstrukcja szaf rozdzielczych zmniejszyła wymaganą powierzchnię zajmowaną przez inżynierię lądową dla dystrybucji miejsca o 28%, co skutkuje znacznymi oszczędnościami w kosztach infrastruktury projektu;

4. Zarezerwowane inteligentne interfejsy zostały pomyślnie zintegrowane ze zdalnym zasilaniem parku handlowego platforma monitorująca, umożliwiająca zdalny dostęp i przeglądanie w czasie rzeczywistym danych eksploatacyjnych sprzętu.

W oparciu o wyjątkowe wyniki w terenie generalny wykonawca projektu podpisał ramową współpracę umowę z Huajidian na dostawę wyposażenia podstacji dla dwóch dodatkowych, nowo wybudowanych obiektów handlowych parki.

Przyszły Kierunek Inteligentnego Rozwoju

Kierując się przyspieszającym globalnym rozwojem inteligentnych sieci, Huajidian kontynuuje udoskonalanie i udoskonalanie swojego 33 kV SF6 linii produktów GIS, unowocześniając swoją ofertę w kierunku większej inteligencji, cyfryzacji i zrównoważonego rozwoju niskoemisyjnego. Następna generacja zoptymalizowanych modeli będzie standardowo wyposażona w wbudowane monitorowanie gęstości gazu SF6 online w czasie rzeczywistym wykrywanie wyładowań niezupełnych oraz moduły transmisji danych w chmurze. Umożliwia to zespołom operacyjnym i konserwacyjnym do przejścia od okresowych inspekcji offline do inteligentnej konserwacji predykcyjnej. Dzięki technologii „plug and play” Dzięki konstrukcji z zarezerwowanymi interfejsami klienci mogą modernizować istniejący sprzęt — nawet ten, który został już zakupiony zainstalowane – dzięki tym inteligentnym akcesoriom na miejscu, bez konieczności demontażu lub wymiany całej rozdzielnicy szafka. Takie podejście maksymalizuje zwrot z początkowej inwestycji klienta w sprzęt.

Często zadawane pytania

P1: W przypadku specjalistycznych projektów w regionach przybrzeżnych charakteryzujących się wysoką wilgotnością i mgłą solną, Huajidian może dostosować stopień ochrony i mechanizmy operacyjne rozdzielnicy 33 kV SF6 GIS?

A1: Tak, możemy. Oprócz naszych standardowych stopni ochrony IP2X i IP4X, oferujemy aktualizację do obudów IP54 specjalnie zaprojektowane, aby wytrzymać kondensację i mgłę solną w przybrzeżnych środowiskach o wysokiej wilgotności. Ponadto, klienci mogą wybierać pomiędzy mechanizmami sprężynowymi i elektromagnetycznymi, w zależności od specyfiki wymagania dotyczące częstotliwości wyłączania i warunki zasilania w miejscu instalacji. Wszystkie niestandardowe rozwiązania podlegają rygorystyczne testy symulacyjne przed produkcją, aby zapewnić optymalną wydajność.

Pytanie 2: Jaka jest żywotność gazu SF6 w szafie w normalnych warunkach pracy i czy jest ona wymagana częste uzupełnianie?

A2: W standardowych warunkach pracy – zdefiniowanych jako temperatura od -25°C do +40°C i wysokość nie większa niż 1000 metrów — gaz SF6 znajdujący się w naszych całkowicie szczelnych szafach pozostaje skuteczny przez ponad 10 lat i nie wymaga rutynowe uzupełnianie. Klienci muszą jedynie przeprowadzać coroczną rutynową kontrolę gęstości gazu; uzupełnienie gazu jest wymagane dopiero po generalnym remoncie polegającym na demontażu szafki.

P3: Czy w przypadku klientów zagranicznych kupujących ten sprzęt Huajidian GIS możesz zapewnić wskazówki dotyczące instalacji na miejscu i usługi obsługi posprzedażnej?

A3: Zapewniamy bezpłatnie instrukcje instalacji w języku angielskim i zdalną pomoc techniczną online. Dla zamówienia zagraniczne na dużą skalę — szczególnie te obejmujące pojedynczy zakup 20 lub więcej jednostek — możemy wysłać profesjonalnych inżynierów elektryków na miejsce realizacji projektu w celu zapewnienia szkolenia w zakresie instalacji, zgodnie z warunkami umowy.

Huajidian pozostaje niezachwiany w swojej filozofii polegającej na priorytetowym traktowaniu bezpieczeństwa w badaniach i rozwoju sprzętu. Każdy 33kV SF6 Rozdzielnice w izolacji gazowej poddawane są rygorystycznej kontroli jakości w całym cyklu produkcyjnym — począwszy od kontrola surowców po przybyciu do naszego zakładu, aż do końcowej kontroli gotowego produktu przed przesyłka. Wybierając produkty Huajidian GIS, wybierasz gwarancję długoterminowego, stabilnego systemu elektroenergetycznego operacja. Czekamy na zapytania od globalnych wykonawców EPC, operatorów sieci i dystrybutorów dotyczące ofert cenowych, rysunki techniczne i rozwiązania niestandardowe.
