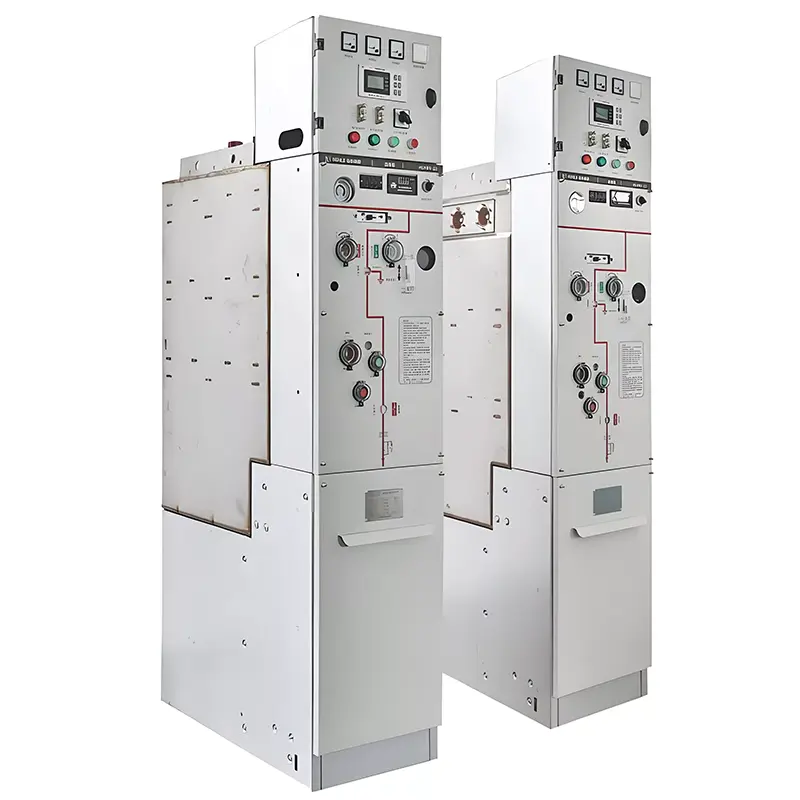

Rozdzielnica w izolacji gazowej 11kV SF6 GIS

Rozdzielnica w izolacji gazowej Huajidian 11kV SF6 GIS to wysoce inteligentny, przyjazny dla środowiska i trwały pierścień jednostka główna zaprojektowana specjalnie dla nowoczesnych systemów dystrybucji energii. W porównaniu do tradycyjnej izolacji SF6 rozdzielnicy produkt ten wykorzystuje suche powietrze i azot zamiast silnie cieplarnianego gazu SF6, osiągając zerową zawartość SF6 emisji gazów cieplarnianych, znacznie ograniczając emisję dwutlenku węgla wynikającą z funkcjonowania sieci energetycznej i wykazując się wyjątkową ekologicznością i zalety oszczędzania energii.

Sprzęt ma kompaktowy układ i znormalizowaną konstrukcję modułową, integrującą akwizycję czujników, automatyczną sterowanie i inteligentne technologie monitorowania. Łączy odbiór mocy, dystrybucję, ochronę i funkcje monitorowania, zapewniające stabilną pracę i silne możliwości przeciwzakłóceniowe. Wszystkie produkty podlegają rygorystyczna kontrola jakości w całym procesie fabrycznym, gwarantująca stabilną i niezawodną jakość. Można zapewnić standardowe i dostosowane rozwiązania produktowe dla różnych scenariuszy, kompleksowo obejmujące zasilanie potrzeby dystrybucyjne w energetyce miejskiej, przyłączeniach nowych sieci energetycznych, przedsiębiorstwach przemysłowych i górniczych, węzły komunikacyjne, placówki medyczne i supermarkety.

Podstawowe zalety produktu

1. Ekologiczna i przyjazna dla środowiska praca o niskiej emisji dwutlenku węgla

Rozdzielnica w izolacji gazowej SF6 GIS 11kV wykorzystuje czyste powietrze i azot jako media izolacyjne i gaszące łuk, całkowicie eliminując zanieczyszczenie gazami cieplarnianymi SF6. Urządzenie charakteryzuje się doskonałą skutecznością uszczelniania, m.in roczny wskaźnik wycieku wynoszący zaledwie 0,01 ppm i wewnętrzna zawartość wilgoci ≤150 μL/L, spełniająca wymagania krajowe i międzynarodowe standardy budowy zielonych sieci energetycznych i umożliwiające długoterminowe niskoemisyjne, przyjazne dla środowiska i stabilne działanie urządzeń rozdziału energii.

2. Inteligentne wzmocnienie, które można dostosować do inteligentnych sieci

Wyposażony w precyzyjny system wykrywania, automatycznego sterowania i gromadzenia informacji, może monitorować stanu pracy sprzętu i wyładowań niezupełnych w czasie rzeczywistym, umożliwiając wczesne ostrzeganie o usterkach i zdalne sterowanie. To obsługuje funkcje samonaprawy automatyki sieci, szybko lokalizując i izolując awarie linii, skutecznie poprawiając poziom inteligencji oraz efektywność działania i utrzymania sieci dystrybucyjnej.

3. Zwarta konstrukcja, trwała praca

Dzięki zintegrowanej konstrukcji modułowej sprzęt zajmuje niewielką powierzchnię i umożliwia rozbudowę zarówno od góry, jak i z boku metody instalacji w celu dostosowania do różnych przestrzeni instalacyjnych. Sprzęt ma solidną konstrukcję, o nachyleniu 8 stopni zdolność fortyfikacji sejsmicznej i jest niezwykle trwała. Wyłącznik ma trwałość mechaniczną do 10 000 cykli, rozłącznik i uziemnik mają żywotność 3000 cykli, a rezystancja na faza obwodu głównego wynosi ≤120μΩ, zapewniając długoterminową stabilną i bezawaryjną pracę.

4. Silna zdolność adaptacji, szeroki zakres zastosowań

Może pracować stabilnie w ekstremalnych temperaturach od -40 ℃ do + 50 ℃, nadaje się do obszarów na wysokościach 4000 metrów i mniej oraz może wytrzymać wysoką wilgotność i trudne warunki pogodowe. Komora powietrzna posiada stopień ochrony IP67 stopień ochrony, a obudowa zewnętrzna ma stopień ochrony IP4X, skutecznie zapobiegając kurzowi, wodzie i wtargnięcie obcego obiektu, spełniając w ten sposób potrzeby złożonych warunków pracy wewnątrz i na zewnątrz.

Specyfikacje produktu i podstawowe parametry techniczne

1. Podstawowe warunki pracy

- Napięcie znamionowe: 12kV

- Częstotliwość znamionowa: 50 Hz Trójfazowy prąd przemienny

- Typ systemu: System z pojedynczą szyną zbiorczą/system z pojedynczą szyną zbiorczą

- Temperatura otoczenia: -40 ℃ ~ + 50 ℃

- Wilgotność względna: średnia dzienna <95%, średnia miesięczna <90%

- Obowiązująca wysokość: ≤ 4000 metrów

- Odporność sejsmiczna: 8 stopni

2. Podstawowe parametry techniczne

-Prąd znamionowy: 630A

- Metoda gaszenia łuku: przerywacz próżniowy

- Medium izolacyjne: czyste powietrze/azot

- Znamionowy prąd zwarciowy: 20 kA

- Prąd znamionowy krótkotrwały wytrzymywany 3 s: Obwód główny 20 kA, Obwód uziemiający 17/4 kA

- Napięcie wytrzymywane przez 1 min. Częstotliwość zasilania: międzyfazowe/masa 42 kV, przerwanie 48 kV

- Napięcie wytrzymywane na impuls piorunowy: międzyfazowe/masa 75 kV, przerwanie 85 kV

- Częściowe wyładowanie: ≤20pC

- Wytrzymałość na łuk wewnętrzny: 20 kA/0,5 s

- Roczny wskaźnik wycieku gazu: 0,01 ppm

- Praca przy zerowym ciśnieniu: umożliwia normalną pracę przy zerowym ciśnieniu manometrycznym

3. Wymiary urządzenia (jednostka: mm)

- Górna szafka wyłącznikowa/szafa kablowa: 420×850×1950

- Szafka PT z górnym rozszerzeniem: 600×850×1950

- Boczna szafka wyłącznikowa/szafa kablowa: 420×850×2000

- Szafka PT z możliwością rozbudowy bocznej: 600×850×1950

Główne scenariusze zastosowań

Rozdzielnica w izolacji gazowej Huajidian 11kV SF6 GIS jest używana głównie do odbioru i dystrybucji energii w przemyśle i cywilne sieci kablowe i projekty terminali sieci dystrybucyjnych. Szeroko stosowane w energetyce miejskiej dystrybucyjne, małe podstacje, rozdzielnie, puszki kablowe, podstacje skrzynkowe, przemysłowe i górnicze przedsiębiorstwa, centra handlowe, lotniska, metro, farmy wiatrowe, szpitale, stadiony, linie kolejowe, tunele i inne scenariusze obejmujące różne scenariusze dystrybucji energii średniego napięcia, takie jak budynki cywilne, przemysłowe produkcji i wytwarzania nowej energii.

Przypadek aplikacji inżynierskiej w świecie rzeczywistym

Logistyczny park przemysłowy w Chongqing ucierpiał z powodu starzenia się sprzętu i niewystarczającej niezawodności dostaw energii. The w ramach projektu wymieniono stary sprzęt na inteligentną rozdzielnicę GIS firmy Huajidian. Wykorzystując modułową konstrukcję i szybkość instalacji, projekt zakończył wymianę sprzętu i uruchomienie przyłączenia do sieci w krótkim czasie, osiągając inteligentny monitoring sieci energetycznej parku. Wytrzymałość zwarciowa produktu 20 kA i wewnętrzna Skuteczność ochrony przed łukiem skutecznie opiera się wpływowi wahań obciążenia przemysłowego, zapewniając stabilną moc zaopatrzenie działalności produkcyjnej i logistycznej parku.

Często zadawane pytania

P1: Jakie są podstawowe zalety środowiskowe tej rozdzielnicy GIS w porównaniu z tradycyjnym sprzętem SF6?

Tradycyjny sprzęt GIS wykorzystuje gaz SF6, który powoduje silny efekt cieplarniany, a wycieki mogą być poważne szkody dla środowiska. To urządzenie Huajidian wykorzystuje czyste powietrze i azot jako przyjazne dla środowiska media izolacyjne, całkowicie eliminując ryzyko zanieczyszczenia SF6. Tymczasem sprzęt może pochwalić się doskonałą skutecznością uszczelniania, m.in roczny wskaźnik wycieku na poziomie zaledwie 0,01 ppm, co podkreśla jego ekologiczne i niskoemisyjne cechy, co czyni go głównym nurtem ulepsz produkt dla nowoczesnych zielonych inteligentnych sieci.

P2: Czy sprzęt może działać normalnie w ekstremalnych warunkach, takich jak duże wysokości i niska temperatura?

Może działać stabilnie. Produkt został specjalnie zaprojektowany do pracy w trudnych warunkach, przy obciążeniu operacyjnym zakres temperatur od -40 ℃ do + 50 ℃, odpowiedni do stosowania na wysokościach 4000 metrów i poniżej, i ma 8-stopniową odporność sejsmiczną odporność na trudne warunki, takie jak niska temperatura, niskie ciśnienie i wysoka wilgotność. Obsługuje również pracę przy zerowym ciśnieniu manometrycznym, umożliwiając normalną pracę nawet przy niewielkich wahaniach ciśnienia powietrza, wykazując się wyjątkowo wysoką stabilnością działania.

P3: Czy produkt obsługuje niestandardowe rozwiązania i obsługuje usługi techniczne posprzedażne?

Huajidian zapewnia dostosowane rozwiązania dla wszystkich scenariuszy i kompleksowe usługi techniczne. Na podstawie użytkownika przestrzeń instalacyjną, warunki pracy i konfigurację sieci, możemy dostosować metody rozbudowy sprzętu, konfiguracje parametrów i inteligentne funkcje monitorowania. Zapewniamy również kompleksową obsługę procesową obejmującą m.in projektowanie rozwiązań przed sprzedażą, wskazówki dotyczące instalacji w trakcie sprzedaży oraz obsługa i konserwacja posprzedażna. Możesz się skonsultować nas w dowolnym momencie w celu uzyskania ofert cenowych, rysunków i usług optymalizacji rozwiązań.

Gwarancja serwisowa

Huajidian wykorzystuje swój ustandaryzowany system produkcji fabrycznej i kompleksowy system usług technicznych wysokiej jakości rozdzielnice w izolacji gazowej 11kV SF6 GIS i powiązane usługi dla użytkowników na całym świecie. Wspieramy produkt dostosowywanie, koordynacja techniczna, dostarczanie rysunków i wskazówki na miejscu. W przypadku ofert produktów parametr dopasowywania, konsultacje w sprawie itp., prosimy o kontakt w każdej chwili za pośrednictwem naszej strony internetowej lub infolinii.

Główne parametry techniczne RMU z izolacją gazową

Główny parametr techniczny wyłącznika

Główne parametry techniczne obwodu głównego (odłącznika) uziemnika kombinowanego po stronie szyn zbiorczych

Główne parametry techniczne obwodu uziemiającego (uziemnika) kombinowanego uziemnika po stronie szyny zbiorczej

Główne parametry techniczne mechanizmu napędowego magazynu energii sprężynowej
