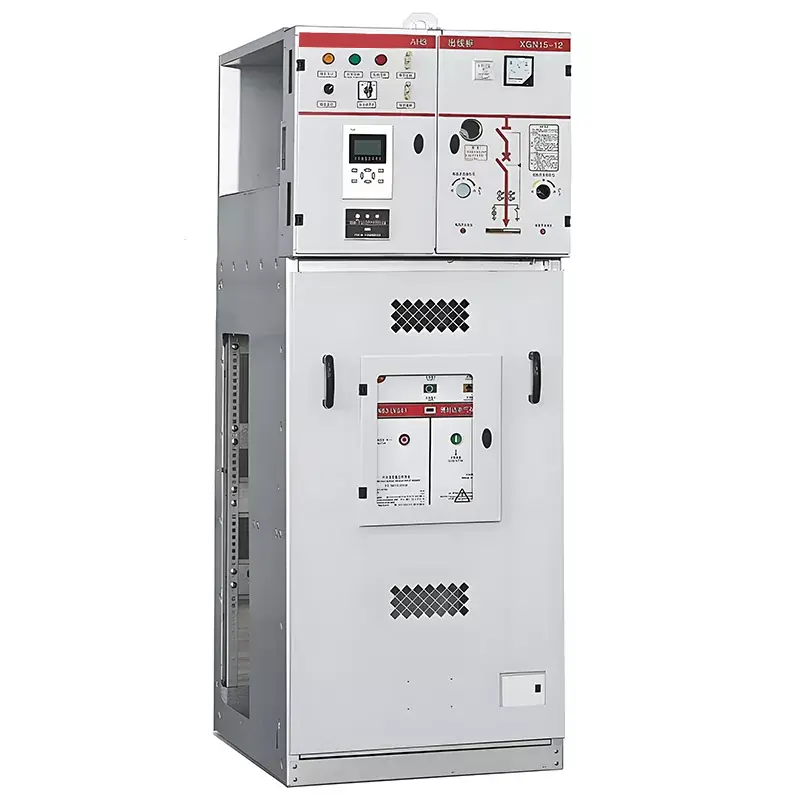

Jednostka główna z pierścieniem trójdrożnym 11 kV 13,8 kV

Trójdrożna jednostka główna z pierścieniem 11 kV 13,8 kV Huajidian to jednostka główna z pierścieniem w izolacji gazowej SF6, zoptymalizowana pod kątem modernizacji systemy dystrybucji energii średniego napięcia. W porównaniu do tradycyjnych produktów, ten produkt optymalizuje całość strukturę i wymiary, rozwiązując problemy, takie jak duży rozmiar, niewygodna instalacja i złe środowisko możliwość adaptacji tradycyjnych szafek. W procesie produkcyjnym wykorzystuje się zautomatyzowane spawanie ramieniem robota i dużą precyzję sprzęt do wykrywania nieszczelności, zapewniający precyzyjną kontrolę całego procesu, od przetwarzania surowca do dostawę gotowego produktu, zapewniając stabilność i żywotność sprzętu.

Jako niezawodny dostawca sprzętu do dystrybucji energii, ta pierścieniowa jednostka główna 10 kV SF6 jest standardowo wyposażona w SF6 wyłączniki automatyczne i przełączniki kablowe w izolacji gazowej, przeznaczone do instalacji wewnętrznych i zewnętrznych stabilna praca w trudnych warunkach. Produkt obejmuje wszystkie scenariusze, w tym dystrybucję energii w budynkach mieszkalnych, komercyjne zasilanie, produkcja przemysłowa i nowe podłączenie do sieci energetycznej, a także obsługuje niestandardowe dostosowywanie, dostosowywanie ekskluzywnych rozwiązań dystrybucji zasilania jednostek głównych pierścieniowych zgodnie z warunkami w miejscu instalacji klienta i wymagania techniczne.

Podstawowe zalety i funkcje:

1. Wysokiej jakości materiały, solidna i trwała konstrukcja

Korpus szafki wykonany jest z ocynkowanej blachy stalowej o grubości 2 mm, uformowanej w wyniku wielu precyzyjnych procesów gięcia. The Ogólna konstrukcja jest prosta i solidna, a jej wygląd jest wyjątkowy. Posiada doskonałą korozję i rdzę odporność i skuteczność ochrony mechanicznej, skutecznie przeciwstawiając się erozji środowiska zewnętrznego i mechanice uderzenia, zapewniając długoterminową stabilną pracę i znacznie wydłużając żywotność sprzętu.

2. Modułowy, niezależny układ zapewniający wygodną obsługę i konserwację

Jednostki główne 3-drogowe pierścieniowe 11 kV i 13,8 kV składają się z niezależnie oddzielnych jednostek funkcjonalnych z przejrzystym i zorganizowanym układ. Modułowa konstrukcja pozwala uniknąć wzajemnego zakłócania się modułów. Codzienne przeglądy, naprawy usterek i części wymiany są proste, skutecznie poprawiają wydajność obsługi i konserwacji oraz zmniejszają liczbę późniejszych użytkowników koszty eksploatacji i konserwacji.

3. Elastyczna konfiguracja i różnorodne tryby pracy

Główny wyłącznik obsługuje podwójne opcje konfiguracji, wybierając przełącznik obciążenia ABB SFL12 SF6 lub Huajidian samodzielnie opracowany przełącznik obciążenia FLN3612D SF6. W zależności od wymagań projektu, wyłączniki automatyczne ABB serii HAD/US SF6 lub Można także dodać wyłączniki próżniowe VD4S. Jest kompatybilny zarówno z ręcznym, jak i elektrycznym trybem pracy, dostosowanie się do różnych warunków terenowych i potrzeb budownictwa inteligentnej dystrybucji energii.

4. Wysoka zdolność adaptacji, odpowiednia dla wielu scenariuszy

Zaprojektowany do użytku wewnątrz i na zewnątrz, może działać stabilnie w złożonych środowiskach, takich jak wysoka temperatura i wilgotność. Sprzęt posiada stopień ochrony IP3X, skutecznie zapobiegając przedostawaniu się kurzu i ciał obcych zapewniając długoterminową niezawodność w warunkach zewnętrznych i przemysłowych.

Szczegółowe parametry techniczne

Środowisko użytkowania i wymiary

1. Obowiązujące warunki środowiskowe

Aby zapewnić długoterminową stabilną pracę, obowiązujące wymagania środowiskowe są następujące: Temperatura otoczenia: -25 ℃ ~ + 40 ℃; Wysokość: ≤1000m; Średnia dzienna wilgotność względna ≤95%, Miesięczna średnia wilgotność względna ≤90%. The Miejsce operacji powinno być wolne od materiałów łatwopalnych i wybuchowych, żrących chemikaliów i często ostre wibracje i silne uderzenia, dzięki czemu nadaje się do większości scenariuszy dystrybucji energii miejskiej i przemysłowej.

2. Wymiary całkowite

Główne scenariusze zastosowań

Trójdrożna jednostka główna z pierścieniem 11 kV 13,8 kV jest szeroko stosowana w budownictwie cywilnym, przemyśle, infrastrukturze i nowych dziedzinach energetyki, obejmujące wspólnoty mieszkaniowe, centra handlowe, zasilanie miejskiego oświetlenia ulicznego, zakładową dystrybucję energii, i zautomatyzowanego zasilania linii produkcyjnej. Nadaje się również do kluczowych projektów infrastrukturalnych, takich jak koleje, tunele, lotniska i szpitale, a także projekty farm wiatrowych i elektrowni fotowoltaicznych przyłączonych do sieci, zapewniając bezpieczną i stabilną dystrybucję energii średniego napięcia dla różnych scenariuszy.

Rzeczywiste przypadki zastosowań

W ramach projektu rozproszonej elektrowni fotowoltaicznej we wschodnich Chinach firma Huajidian dostosowała trójobwodowy pierścień 13,8 kV jednostka główna do podłączenia do sieci elektrowni i sterowania dystrybucją. Produkt dostosowuje się do pracy przerywanej charakterystykę wytwarzania energii fotowoltaicznej, osiągnięcie bezpiecznej izolacji i stabilnego przyłączenia mocy do sieci urządzeń wytwórczych, zapewniających efektywną integrację nowej energii elektrycznej z główną siecią. Sprzęt ma działał bezawaryjnie, w pełni spełniając rygorystyczne normy zasilania nowej sieci energetycznej połączenie.

Często zadawane pytania

P1: Jakie są różnice między wersją wyłącznika obciążenia SF6 a wersją pierścienia z wyłącznikiem próżniowym? jednostka główna i do jakich scenariuszy się nadają?

Odp.: Wyłączniki obciążenia SF6 oferują niższe koszty konfiguracji i stabilną wydajność, odpowiednie dla typowych scenariuszy, takich jak społeczności mieszkalnych, oświetlenie komercyjne i ogólna dystrybucja energii przemysłowej, wytrzymując częste codzienne obciążenie potrzeby przerwania. Wyłączniki próżniowe VD4S w konfiguracji z wyłącznikami ABB SF6 są silniejsze zdolność wyłączania (do 50 kA) i doskonała odporność na uszkodzenia, dzięki czemu są bardziej odpowiednie do zasilania o wysokiej niezawodności scenariusze dostaw, takie jak szpitale, centra danych, nowe elektrownie i parki przemysłowe o dużym obciążeniu.

P2: Czy ta 3-drożna jednostka główna z pierścieniem 11 kV 13,8 kV umożliwia dostosowywanie i regulację parametrów na miejscu?

O: Tak. Jako profesjonalna fabryka jednostek głównych pierścieni, Huajidian zapewnia pełnowymiarową, spersonalizowaną personalizację usługi. Można regulować prąd znamionowy, konfigurację zabezpieczeń, metodę działania, rozmiar szafy i akcesoria zgodnie z poziomem napięcia w miejscu instalacji, wielkością obciążenia i środowiskiem instalacji. Ekskluzywne rozwiązania techniczne, CAD dostępne są również rysunki konstrukcyjne i dokładne wyceny.

P3: Jaka jest żywotność sprzętu i codzienny cykl konserwacji?

Odp.: Produkt ma żywotność mechaniczną wynoszącą 2000 cykli i żywotność przy pełnej wydajności wynoszącą 100 cykli dla obciążenia wyłącznik. W standardowych warunkach pracy żywotność konstrukcji przekracza 15 lat. Rutynowa konserwacja Zalecenia: Co 3 miesiące przeprowadzać kontrolę wzrokową i odpylanie; przeprowadzić kompleksowe testy wydajności co 12 miesięcy, łącznie z szczelnością, rezystancją obwodu i funkcjami zabezpieczającymi. Struktura modułowa znacznie zmniejsza trudności konserwacyjne i skutecznie wydłuża cykl stabilnej pracy sprzętu.

Usługi posprzedażowe i niestandardowe

Huajidian zapewnia kompleksową obsługę w pełnym cyklu dla całej serii jednostek głównych z pierścieniem trójdrogowym 11 kV i 13,8 kV. A profesjonalny zespół obsługi klienta jest dostępny 24 godziny na dobę, 7 dni w tygodniu, aby w rzeczywistości odpowiadać na zapytania techniczne i rozwiązywać problemy czas. Możemy dostarczyć dokładne wyceny, rysunki instalacyjne CAD, kompletne rozwiązania techniczne i na miejscu usługi doradcze w oparciu o wymagania projektu. Opierając się na ciągłych innowacjach technologicznych i podnoszeniu jakości, możemy dostosować ekskluzywne rozwiązania w zakresie dystrybucji energii średniego napięcia dla klientów na całym świecie, dostosowując się do różnorodności potrzeby energetyczne wielu branż i scenariuszy.
