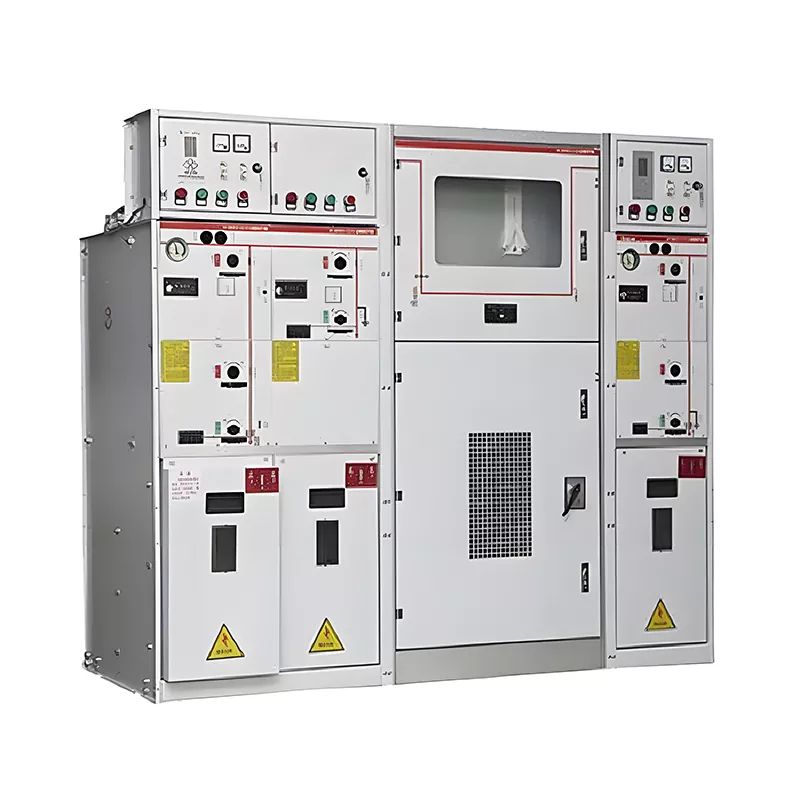

Rozdzielnica pierścieniowa 22kV SF6 GIS RMU

Ta rozdzielnica pierścieniowa 22 kV SF6 GIS RMU jest podstawowym inteligentnym urządzeniem opracowanym przez Huajidian dla średniego napięcia systemy dystrybucji energii. Produkt odrywa się od ograniczeń konstrukcyjnych tradycyjnego sprzętu kompaktowa konstrukcja modułowa, wysoce integrujące podstawowe jednostki funkcjonalne, takie jak wyłączniki automatyczne, rozłączniki, uziemniki i przekładniki. Konstrukcja szafki jest opływowa i zwarta, odpowiednia dla ograniczone scenariusze instalacji, takie jak podstacje miejskie i podstacje prefabrykowane.

Panel sterowania urządzenia ma przyjazny dla użytkownika układ i jest wyposażony w inteligentne przyrządy monitorujące oraz wizualne okno obserwacyjne umożliwiające monitorowanie pracy sprzętu w czasie rzeczywistym. Jako niezawodny dostawca, Huajidian wspiera zindywidualizowane rozwiązania oparte na rzeczywistych potrzebach użytkowników w zakresie dystrybucji energii, kompleksowo obejmujące dystrybucję energii wymagań w różnych scenariuszach, takich jak budynki cywilne, parki przemysłowe i kluczowe projekty infrastrukturalne.

Podstawowe zalety produktu

1. W pełni chroniona konstrukcja izolacji, zero zagrożeń bezpieczeństwa podczas pracy

Sprzęt wykorzystuje gaz SF6 lub gaz przyjazny dla środowiska do izolacji wewnętrznej, a części pod napięciem są w pełni szczelna konstrukcja, całkowicie izolująca je od wilgoci zewnętrznej, kurzu, gruzu i małych zwierząt, eliminując ryzyko zwarć i wycieków u źródła. Jest również ściśle zgodny ze specyfikacjami projektowymi „pięciu dowodów”. do systemów elektroenergetycznych, wyposażonych w blokujące mechanizmy napędowe i podwójną mechaniczną blokadę zabezpieczającą drzwi szafy, skutecznie zapobiegając problemom z nieprawidłowym działaniem, takim jak otwieranie i zamykanie przełączników pod obciążeniem lub przypadkowego przedostania się do przedziałów pod napięciem, kompleksowo zapewniając bezpieczeństwo personelu obsługującego.

2. Odporne na korozję i trwałe, przystosowane do skomplikowanych warunków pracy

Szafa rozdzielnicy pierścieniowej SF6 GIS RMU Ring Main Unit 22kV wykonana jest z wysokiej jakości blachy stalowej walcowanej na zimno lub blacha stalowa pokryta aluminium i cynkiem, zabezpieczona drobnym procesem natryskiwania antykorozyjnego. Charakteryzuje się wysoką wytrzymałością mechaniczną wytrzymałość, odporność na zużycie i odporność na korozję, umożliwiając długoterminową stabilną pracę w złożonych pomieszczeniach i na zewnątrz środowiskach, takich jak wysoka temperatura, wysoka wilgotność i kurz. Roczny wskaźnik wycieku gazu z pojemnika wypełnionego gazem rozdzielnica wynosi ≤0,1%, zapewniając dużą stabilność działania sprzętu i znacznie ograniczając późniejszą konserwację koszty.

3. Modułowa i elastyczna kombinacja, prosta i wygodna obsługa

Produkt przyjmuje ujednoliconą konstrukcję modułów funkcjonalnych, pozwalającą na dowolne łączenie wejść i wyjść jednostki liniowe, jednostki PT i jednostki transformatorowe zgodnie z potrzebami dystrybucji energii na miejscu, spełniając spersonalizowane wymagania wymagania konfiguracyjne różnych projektów. Panel jest naukowo podzielony i ustandaryzowany rozmieszczenie przycisków, pokręteł i instrumentów. Jest standardowo wyposażony w jasne instrukcje dotyczące procedur operacyjnych, schematy symulacyjne głównego okablowania elektrycznego i znaki ostrzegawcze wysokiego napięcia, redukujące koszty nauki operatora i ryzyko przypadkowej aktywacji, osiągając standaryzowaną i prostą obsługę.

4. Inteligentny monitoring, niskie koszty utrzymania

Wbudowane inteligentne przyrządy monitorujące mogą wykrywać wewnętrzne ciśnienie powietrza, temperaturę i stan pracy sprzętu w czasie rzeczywistym, szybko zgłaszając usterki i anomalie, uzyskując inteligentne wczesne ostrzeganie i zdalne monitorowanie. W pełni uszczelniona, zintegrowana konstrukcja eliminuje potrzebę częstej konserwacji i wymiany części, znacznie zmniejszając obciążenie pracą konserwacyjną i osiągając wysoką wydajność i niskie zużycie energii.

Podstawowe parametry techniczne

Rozdzielnica pierścieniowa Huajidian 22kV SF6 GIS RMU przeszła wiele rygorystycznych testów branżowych, zapewniając zgodne i stabilne parametry spełniające krajowe i międzynarodowe standardy dystrybucji energii średniego napięcia sprzęt:

-Napięcie znamionowe: 12kV/24kV

-Prąd znamionowy: 630A/1250A

- Częstotliwość znamionowa: 50 Hz

- Napięcie wytrzymywane częstotliwości zasilania: 42 kV/65 kV

- Napięcie wytrzymywane przez impuls piorunowy: 75 kV/125 kV

- Stopień ochrony: komora gazowa IP67/obudowa IP4X

- Roczny wskaźnik wycieku gazu: ≤0,1% (szafa wypełniona gazem)

Główne scenariusze zastosowań

Dzięki zwartej konstrukcji, wysokiemu bezpieczeństwu i wysokiej stabilności sprzęt ten jest szeroko stosowany w różnych głównych nurtach scenariusze dystrybucji energii średniego napięcia:

1. Wsparcie miejskie: miejskie obszary mieszkalne, kompleksy handlowe, pomieszczenia dystrybucji energii w budynkach biurowych

2. Dystrybucja energii przemysłowej: Parki przemysłowe, zakłady produkcyjne, sieci dystrybucyjne średniego napięcia

3. Miejska Sieć Energetyczna: Modernizacja miejskiej sieci elektroenergetycznej i węzłów zasilających sieć pierścieniową

4. Kluczowe projekty infrastrukturalne: systemy zasilania obiektów o znaczeniu krytycznym, takich jak lotniska, linie kolejowe i szpitale

Inżynierski przypadek zastosowania

1. Baner Mongolii Wewnętrznej/Projekt renowacji miejskiej sieci energetycznej hrabstwa

Tradycyjna jednostka główna pierścienia (RMU) w starych obszarach mieszkalnych Ejin Horo Banner w Mongolii Wewnętrznej miała słabą odporność na wilgoć i wodę, co czyni go podatnym na wnikanie wody i częste zwarcia w porze deszczowej wpływające na normalne zaopatrzenie mieszkańców w energię. W projekcie tym zastosowano główne jednostki pierścieniowe Huajidian 22 kV SF6 GIS RMU RMU partie. Opierając się na całkowicie szczelnej ochronie IP67 i doskonałej odporności na korozję, skutecznie jest odporny na wodę akumulacja i erozja z wilgotnego środowiska w porze deszczowej, całkowicie rozwiązując problem łatwości awaria starego sprzętu. Po oddaniu sprzętu do eksploatacji wskaźnik awaryjności dostaw energii elektrycznej w okolicy zmniejszyła się o 95%, zapewniając mieszkańcom nieprzerwane i stabilne dostawy energii oraz pomyślnie realizując zadania miejskie poprawę i renowację bezpieczeństwa sieci dystrybucyjnej.

Często zadawane pytania

P1: Jaka jest żywotność i cykl konserwacji rozdzielnicy pierścieniowej 22 kV SF6 GIS RMU?

Odp.: Ta główna jednostka pierścieniowa Huajidian RMU ma całkowicie uszczelnioną, odporną na korozję konstrukcję i wysokiej jakości rdzeń komponentów, o zaprojektowanej żywotności do 30 lat. Dzięki wyjątkowo niskiemu rocznemu współczynnikowi wycieku powietrza wynoszącemu ≤0,1% i całkowicie zamknięta, pyłoszczelna i odporna na wilgoć konstrukcja, sprzęt wymaga minimalnej konserwacji. Rutyna przeglądy wymagają jedynie sprawdzenia ciśnienia powietrza i stanu pracy co pół roku i są kompleksowe i profesjonalne konserwacja jest konieczna co 3-5 lat, co znacznie zmniejsza długoterminowe koszty konserwacji.

P2: Czy sprzęt jest w stanie wytrzymać trudne warunki zewnętrzne, takie jak wysoka temperatura i wysoka wilgotność?

O: Tak. W szafie sprzętowej zastosowano blachy stalowe pokryte powłoką aluminiowo-cynkową z powłoką antykorozyjną o wysokim standardzie procesie, zapewniającym doskonałą odporność na warunki atmosferyczne i korozję. Wewnętrzne elementy elektryczne są w pełni sprawne uszczelnione i chronione, skutecznie odporne na zakłócenia z trudnych warunków, takich jak wysoka temperatura i wysoka wilgoć, kurz i mgła solna. Może pracować stabilnie w zakresie od -40 ℃ do + 85 ℃, dostosowując się do złożonej pracy środowiskach w różnych regionach Chin.

P3: Czy produkt obsługuje usługi spersonalizowanego dostosowywania i wskazówki dotyczące instalacji na miejscu?

O: Tak. Jako profesjonalny producent i dostawca, Huajidian może zapewnić kompleksowe spersonalizowane dostosowywanie jednostki wlotowe i wylotowe urządzenia, inteligentne funkcje monitorowania, parametry ochrony i wygląd oznaczenia zgodnie z potrzebami projektu. Zapewniamy kompleksową obsługę obejmującą cały cykl życia projektu, łącznie z projektowaniem rozwiązań, instalacją na miejscu, uruchomieniem, obsługą i konserwacją oraz wsparciem posprzedażowym. Nasz profesjonalny zespół techniczny rozwiązuje wszelkiego rodzaju problemy na miejscu w trakcie całego projektu.

Gwarancja marki Huajidian

Huajidian przestrzega filozofii jakości „dostawy bez wad i obsługi w pełnym cyklu”. Wszystkie 22kV SF6 GIS RMUR rozdzielnica pierścieniowa jednostki głównej przechodzi rygorystyczne testy, w tym napięcie wytrzymywane częstotliwości sieciowej, wyładowanie niezupełne, i wzrostu temperatury, przed opuszczeniem fabryki, aby upewnić się, że produkty spełniają standardy branżowe i zastosowanie projektu wymagania. Opierając się na ustandaryzowanym systemie produkcyjnym oraz kompleksowym systemie obsługi posprzedażowej zaopatrujemy klientów z profesjonalnymi, wydajnymi i niezawodnymi zintegrowanymi rozwiązaniami w zakresie sprzętu do dystrybucji energii, począwszy od projektu rozwiązania, produkcja sprzętu, instalacja i uruchomienie aż po konserwację.
