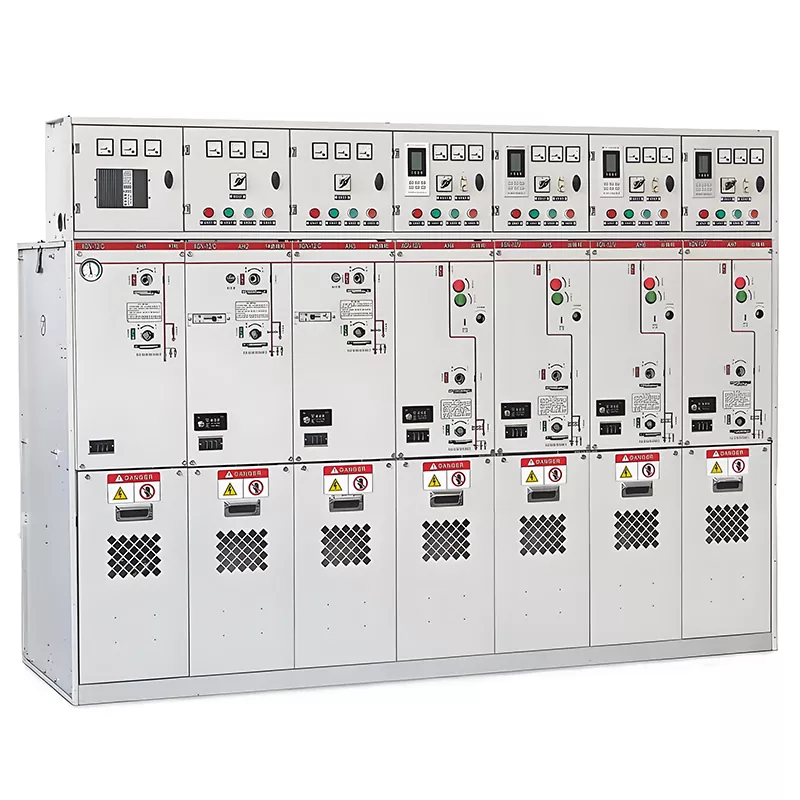

Jednostka główna z pierścieniem 4/5-drogowym 33 kV

Jednostka główna Huajidian 33 kV 4/5-drożna z pierścieniem to niezależnie opracowany i wyprodukowany rdzeń wysokiego napięcia do stosowania w pomieszczeniach zamkniętych sprzęt do dystrybucji energii, odpowiedni do trójfazowych systemów zasilania prądem przemiennym 12 kV/50 Hz. Służy głównie do zasilania odbiór i dystrybucja, a także sterowanie linią, ochrona, monitorowanie i pomiary. W porównaniu z tradycyjnym pierścieniowych, produkt ten obsługuje tryby zasilania zarówno jedno-, jak i dwupierścieniowego i może być elastycznie rozbudowywany do 4- lub 5-kierunkowych linii wejściowych/wyjściowych, rozwiązując problemy branżowe związane z tradycyjnymi urządzeniami do dystrybucji energii takie jak ograniczona funkcjonalność, słabe możliwości rozbudowy i duże rozmiary.

W sprzęcie zastosowano całkowicie zamkniętą metalową konstrukcję pancerną połączoną ze standardową izolacją z podziałem na przedziały projekt i wyposażony w kompleksowe „pięciostopniowe” funkcje blokujące, skutecznie zapobiegające wypadkom związanym z bezpieczeństwem spowodowane niewłaściwą obsługą. Dzięki stabilnej wydajności i dobrej adaptacji do środowiska produkt ma szerokie zastosowanie do różnych projektów budowy i renowacji inżynierii dystrybucji energii średniego napięcia, co czyni go wysoce renomowany w branży dostawca profesjonalnych urządzeń zasilających.

Podstawowe cechy konstrukcyjne

Jednostka główna z pierścieniem 4/5-drogowym 33 kV wykorzystuje wysokiej jakości blachy stalowe walcowane na zimno, precyzyjnie wygięte za pomocą CNC i zmontowane śruby, tworzące zintegrowaną, całkowicie zamkniętą konstrukcję opancerzoną metalem, która jest stabilna i niełatwa do odkształcenia. The Wnętrze szafy zostało naukowo podzielone na cztery niezależne, zamknięte przegródki: komorę przyrządową, przedział wyłącznika, przedział szyn zbiorczych i przedział kablowy. Każda komora jest odizolowana od pozostałych, skutecznie ograniczając rozprzestrzenianie się lokalnych usterek, unikając wzajemnych zakłóceń między komponentami i znacznie poprawę bezpieczeństwa pracy urządzeń.

Obudowa posiada stopień ochrony IP30, skutecznie zapobiegając przedostawaniu się kurzu, wilgoci i ciał obcych. To nadaje się do skomplikowanych warunków pracy w pomieszczeniach zamkniętych, zapewniając długoterminową stabilną pracę wewnętrznej precyzji komponenty.

1. Górne pomieszczenie przyrządów: centralnie mieści podstawowe komponenty, takie jak woltomierze, amperomierze i zintegrowane zabezpieczenia urządzeń, przycisków wyłączników automatycznych i przełączników magazynowania energii. Parametry pracy urządzeń wizualizowane są w czasie rzeczywistym czas, ułatwiając ciągłe monitorowanie i korygowanie stanu sprzętu przez personel.

2. Pomieszczenie wyłącznika środkowego: integruje przełączniki obciążenia, wyłączniki próżniowe, przełączniki uziemiające i elementy sterujące mechanizmy. Wyposażony w czerwoną i zieloną lampkę sygnalizacyjną wyłącznika oraz profesjonalną blokadę mechaniczną urządzeń, stan pracy jest intuicyjny, a sterowanie mechaniczne precyzyjne i niezawodne.

3. Dolna sala kablowa: posiada fabrycznie zainstalowany otwór obsługowy uziemnika, niezależny kanał nadmiarowy ciśnienia, i okap wentylacyjny. Układ jest ujednolicony i zorganizowany, co upraszcza codzienną obsługę, konserwację i rozwiązywanie problemów.

Jeśli chodzi o bezpieczeństwo, w urządzeniu zastosowano kompleksowo mechaniczne i elektryczne podwójne zabezpieczenie blokujące wdrożenie pięciu funkcji zapobiegających nieprawidłowemu działaniu: zakaz otwierania i zamykania rozłączników pod obciążeniem, zakazujące przypadkowego otwierania i zamykania wyłączników, zakazujące podłączania przewodów uziemiających podczas pod napięciem, uniemożliwiając zamknięcie wyłącznika przy podłączonym przewodzie uziemiającym i uniemożliwiając przypadkowe wejście do przedziałów pod napięciem, zapewniając bezpieczeństwo personelu i sprzętu pod każdym względem.

Podstawowe zalety funkcjonalne

1. Precyzyjna kontrola sieci, stabilne zasilanie

Potrafi precyzyjnie sterować otwieraniem i zamykaniem linii, elastycznie uzupełniać przełączanie trybów zasilania np jako sieć pierścieniowa, podzielona na segmenty i wzajemnie połączona, optymalizuje architekturę pracy sieci elektroenergetycznej i zapewnia ciągła i stabilna praca sieci dystrybucyjnej.

2. Kompleksowa ochrona przed awariami, szybkie łagodzenie uszkodzeń

Posiada wbudowane, zintegrowane urządzenie zabezpieczające o wysokiej wydajności z wieloma funkcjami zabezpieczającymi, takimi jak przetężenie, natychmiastowe wyłączenie, sekwencja zerowa, podnapięcie i przepięcie. W przypadku przeciążenia, zwarcia lub innego zdarzenia na linii wystąpią awarie, może szybko odłączyć obwód zwarciowy, zapobiec rozprzestrzenianiu się zwarcia i uniknąć przerwy w dostawie prądu na dużą skalę i uszkodzenia sprzętu.

3. Podwójna ochrona blokująca, eliminująca ukryte niebezpieczeństwa

Uziemnik, wyłącznik automatyczny i drzwi szafy są ze sobą połączone. Nie można otworzyć drzwi szafki pod napięciem, a wyłącznika nie można zamknąć bez niezawodnego uziemienia, co eliminuje zagrożenia bezpieczeństwa, takie jak praca pod napięciem i przypadkowe wejście do obszarów pod napięciem u źródła.

4. Inteligentne monitorowanie w czasie rzeczywistym, dostosowanie do inteligentnych sieci

Łącząc precyzyjne instrumenty i inteligentne jednostki zabezpieczające, może monitorować i analizować statystycznie dane operacyjne, takie jak napięcie, prąd i moc, w czasie rzeczywistym, wspierając zdalne monitorowanie i dostosowywanie się do potrzeby inteligentnego zarządzania nowoczesnymi inteligentnymi sieciami.

5. Aktywna ochrona przed nadmiarem ciśnienia, silna odporność na uszkodzenia

Każda niezależna komora jest wyposażona w dedykowany kanał nadmiarowy ciśnienia. W przypadku zwarcia łukowego wewnątrz sprzętu, może automatycznie i natychmiastowo zmniejszyć ciśnienie, zapobiegając deformacji i uszkodzeniom obudowy, oraz ochrona otaczającego sprzętu wspomagającego dystrybucję energii.

Podstawowe parametry techniczne

Podstawowe zalety produktu

1. Surowe standardy jakości i zgodności:

 Podstawowe komponenty są wybierane spośród znanych marek branżowych, a Szafka ma doskonałą odporność na korozję i skuteczność zapobiegania rdzy. Cały sprzęt przechodzi rygorystyczne testy przed opuszczeniem fabryki, łącznie z testami napięcia wytrzymywanego, izolacji i działania blokad, oraz posiada kompletne raporty z badań typu, spełniające krajowe normy elektryczne wysokiego napięcia i podłączenia do sieci energetycznej specyfikacje akceptacji.

2. Modułowa konstrukcja, niskie koszty eksploatacji i konserwacji

Jednostka główna z pierścieniem 4/5-drogowym 33 kV ma odłączaną, niezależną konstrukcję modułową, zapewniającą, że każdy Moduł funkcjonalny nie koliduje z innymi. Rutynowa wymiana komponentów i konserwacja sprzętu nie wymagają demontażu na dużą skalę, znacznie skracając czas eksploatacji i konserwacji, zmniejszając robociznę i koszty utrzymania i poprawę wydajności operacyjnej sprzętu.

3. Spersonalizowane dostosowanie, które można dostosować do wielu scenariuszy

Huajidian może dostosować rozwiązania do potrzeb projektu klienta, elastycznie dostosowując liczbę przychodzących i obwodów odpływowych i oferowanie opcjonalnych wyłączników/rozłączników obciążenia do dostosowanych schematów zabezpieczeń, spełniających wymagania zróżnicowane potrzeby różnych projektów dystrybucji energii przemysłowej i cywilnej.

Typowe scenariusze zastosowań

1. Podstawowe urządzenia rozdziału mocy dla sieci pierścieniowych, rozdzielni i podstacji miejskich sieci elektroenergetycznych, możliwość dostosowania do nowych i starych projektów budowy i renowacji sieci elektroenergetycznych;

2. Pomieszczenia rozdzielcze wysokiego napięcia i systemy sterowania zasilaniem warsztatów w przemyśle i górnictwie przedsiębiorstwa i zakłady chemiczne;

3. Pomieszczenia energetyczne w zespołach handlowych, wspólnotach mieszkaniowych i budynkach biurowych;

4. Rozdzielnice pomocnicze dla elektrowni fotowoltaicznych i wiatrowych oraz podstacji skrzynkowych;

5. Systemy gwarancji zasilania dla kluczowych lokalizacji, takich jak transport kolejowy, szpitale, szkoły i centra danych.

Przypadek zastosowania inżynierii w świecie rzeczywistym

Projekt rozproszonej produkcji energii fotowoltaicznej w północnych Chinach wykorzystuje 4-drogową jednostkę główną Huajidian 33 kV jako urządzenia do dystrybucji energii podłączone do sieci rdzeniowej dla stacji wspomagającej. Sprzęt może elastycznie przełączać moc tryby zasilania i szybko izolują awarie, doskonale dostosowując się do przerywanej i zmiennej charakterystyki wytwarzania energii fotowoltaicznej, stabilizacji jakości energii przyłączanej do sieci oraz osiągnięcia bezpiecznego przyłączenia do sieci efektywna dystrybucja nowej energii. Projekt działa stabilnie, skutecznie ulepszając lokalną nową energię absorpcji oraz zapewnienie niezawodnego wsparcia sprzętowego budowy zielonej sieci energetycznej.

Często zadawane pytania

P1: Jakie są obowiązujące wymagania dotyczące systemu napięcia i ochrony środowiska dla 4-drożnej jednostki głównej Huajidian 33 kV?

Odp.: Ten produkt jest specjalnie zaprojektowany do trójfazowych systemów dystrybucji zasilania 12 kV AC 50 Hz, ze stopniem ochrony IP30 stopień ochrony, odpowiedni do suchych i czystych środowisk dystrybucji energii w pomieszczeniach. Ma zastosowanie do otoczenia temperaturach od -10 ℃ do +40 ℃ i wysokościach ≤1000 m i może stabilnie dostosować się do typowych warunków pracy, takich jak miejskie sieci elektroenergetyczne, parki przemysłowe i komercyjne pomieszczenia dystrybucji energii.

P2: Jakie mechanizmy bezpieczeństwa są stosowane podczas pracy sprzętu?

Odp.: sprzęt ma wiele systemów zabezpieczeń: po pierwsze, jest wyposażony w kompletny zestaw „pięciu zabezpieczeń” elektromechaniczne podwójne blokady eliminujące różne ryzyko nieprawidłowego działania; po drugie, posiada niezależność konstrukcja przedziału zapobiegająca rozprzestrzenianiu się usterek; po trzecie, ma niezależny kanał nadmiarowy ciśnienia wewnętrzne zwarcia łukowe; po czwarte, jest wyposażony w wiele funkcji zabezpieczających, takich jak przeciążenie i zwarcie zabezpieczające, które potrafią szybko odłączyć uszkodzone obwody i kompleksowo zapewnić bezpieczeństwo personelu i personelu sprzęt.

P3: Czy produkt umożliwia dostosowywanie i przyszłą rozbudowę?

O: Tak. Produkt ma konstrukcję modułową z możliwością rozbudowy, umożliwiając elastyczne przełączanie pomiędzy wejściami/wyjściami 4/5 schematy linii i dostosowanie do trybów zasilania jedno- i dwupierścieniowego. Jednocześnie liczba przychodzących i linie wychodzące, typy przełączników i niestandardowe schematy zabezpieczeń można dostosować do wymagań projektu. Modułowy konstrukcja pozwala na przyszłą rozbudowę sprzętu i modernizację funkcjonalną bez modyfikacji mocy na dużą skalę system dystrybucji.

Siła firmy

Huajidian od wielu lat jest głęboko zaangażowany w dziedzinę sprzętu do dystrybucji energii wysokiego napięcia, koncentrując się na badania i rozwój, produkcja i sprzedaż kompletnych zestawów urządzeń elektroenergetycznych, takich jak rozdzielnice wysokiego napięcia, magistrale pierścieniowe jednostki i prefabrykowane podstacje. Firma posiada nowoczesne, ujednolicone warsztaty produkcyjne, profesjonalne precyzyjny sprzęt do testowania oraz starszy techniczny zespół badawczo-rozwojowy, umożliwiający niezależne prace badawczo-rozwojowe i dostosowywanie możliwości produkcyjne.
