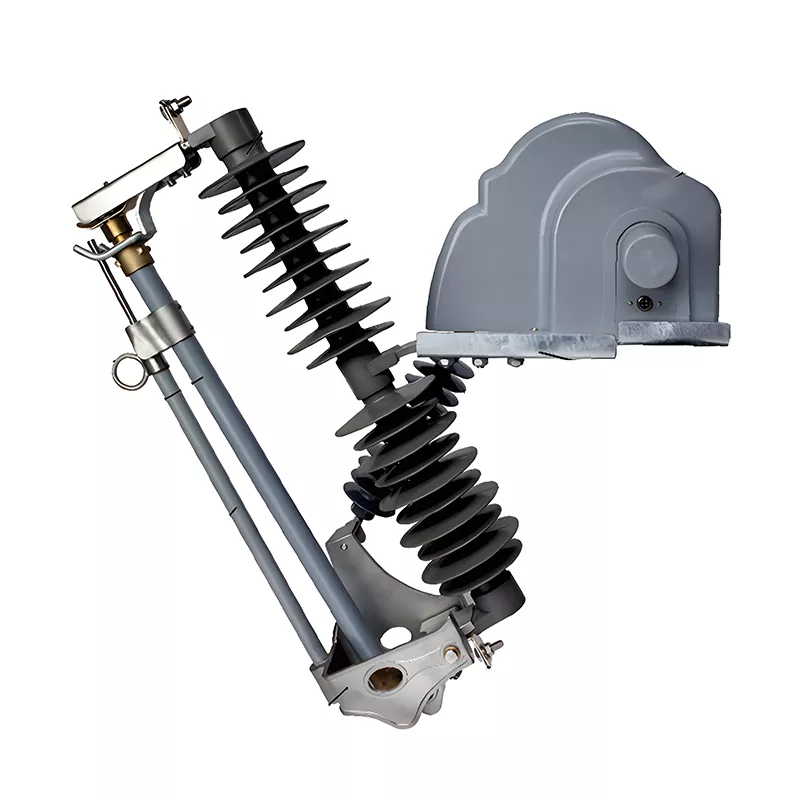

Bezpiecznik silnikowy 40,5 kV

Zmotoryzowany bezpiecznik odrzutowy HUAJIDIAN 40,5 kV to inteligentna aktualizacja tradycyjnego bezpiecznika rozwijanego do stosowania na zewnątrz, opracowana specjalnie dla zewnętrznych systemów dystrybucji energii elektrycznej wysokiego napięcia. W przeciwieństwie do tradycyjnych produktów, które wymagają ręcznej obsługi na miejscu, produkt ten zawiera siłownik elektryczny, umożliwiający w pełni automatyczne otwieranie i zamykanie. Urządzenie wykorzystuje zasadę spadku grawitacyjnego; po przepaleniu się wadliwego bezpiecznika rurka bezpiecznikowa automatycznie opada pod wpływem grawitacji, tworząc wyraźnie widoczną przerwę ułatwiającą kontrolę i konserwację.

Wykorzystując wieloletnie doświadczenie w badaniach i rozwoju oraz produkcji sprzętu elektroenergetycznego, HUAJIDIAN zoptymalizował strukturę izolacji, stabilność mechaniczną i zdolność dostosowania swoich produktów do środowiska, całkowicie rozwiązując problemy, takie jak wysokie ryzyko operacyjne, powolna reakcja na awarie i słaba odporność na warunki atmosferyczne tradycyjnych bezpieczników. Bezpieczniki te są podstawowym wyposażeniem niezbędnym do inteligentnej modernizacji nowoczesnych sieci dystrybucji energii.

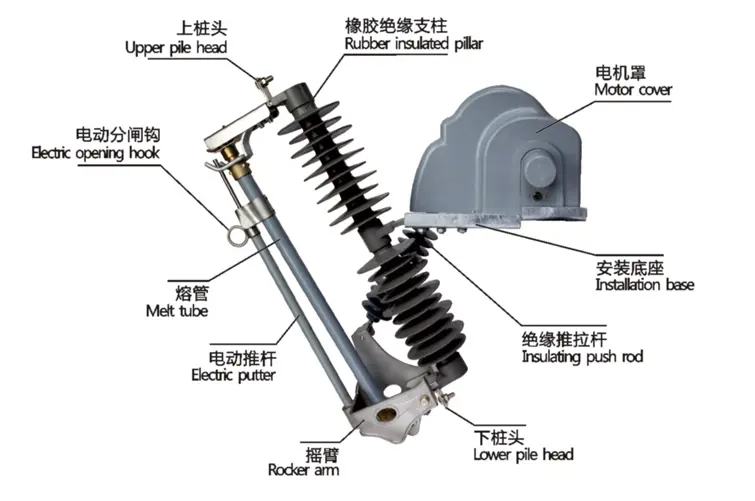

Reprezentacja strukturalna

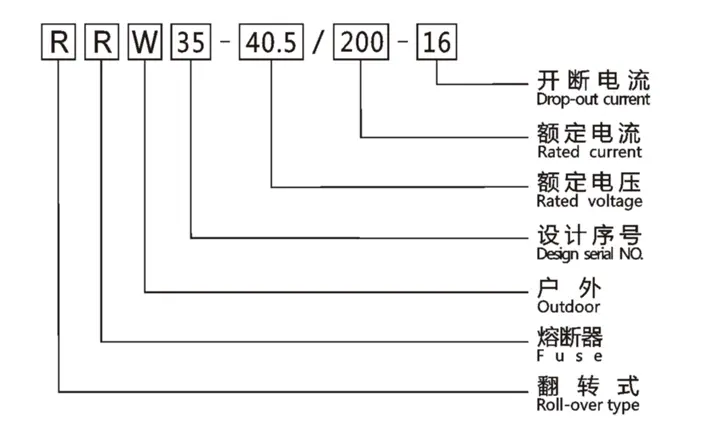

Wprowadzenie do typu

Podstawowa wydajność i specyfikacje

1. Wysokowydajne parametry ochrony

- Napięcie znamionowe: 40,5 kV

-Prąd znamionowy: 200A

- Znamionowy prąd wyłączający: 16kA

- Minimalna odległość upływu: 1255 mm Parametry te zapewniają dokładną reakcję na zwarcia i przetężenia linii, skutecznie zapobiegając przepaleniu sprzętu i wyłączeniom linii oraz gwarantując bezpieczną i stabilną pracę sieci energetycznej.

2. Inteligentny elektryczny system operacyjny

-Napięcie robocze silnika: 12 V/24 V DC, szerokie możliwości dostosowania napięcia i silna kompatybilność

- Metoda działania: Wyposażona w elektryczny popychacz i elektryczny hak zwalniający, obsługujący zdalne sterowanie i automatyczną reakcję na awarię

- Podstawowa zaleta: brak konieczności ręcznej obsługi na miejscu, co pozwala na bezobsługową obsługę usterek i znaczną poprawę wydajności działania sieci dystrybucji energii

3. Zoptymalizowany projekt konstrukcyjny

W warstwie izolacyjnej zastosowano wysokiej jakości izolowane gumą podpory i zintegrowane izolowane popychacze, o wysokiej wytrzymałości izolacji i odporności na starzenie, skutecznie eliminując ryzyko wycieków i przeskoków. Konstrukcja mechaniczna wyposażona jest w precyzyjny wahacz i dedykowaną osłonę ochronną silnika, zapewniając kompleksową ochronę wewnętrznych elementów rdzenia, odporną na uderzenia zewnętrzne i korozję pyłową oraz zapewniając długoterminową stabilną pracę sprzętu.

4. Doskonała zdolność adaptacji do środowiska

- Temperatura pracy: -30 ℃ ~ 45 ℃, odpowiednia do ekstremalnie niskich i wysokich temperatur na zewnątrz

- Obowiązująca wysokość: 1000 m i poniżej

- Wydajność oblodzenia: Wytrzymuje maksymalną promieniową grubość oblodzenia wynoszącą 6 mm, stabilną pracę w zimowych warunkach oblodzenia

Główne scenariusze zastosowań

Dzięki zaletom inteligentnej pracy, stabilnej ochrony i dużej odporności na warunki atmosferyczne, silnikowy bezpiecznik odrzutowy HUAJIDIAN 40,5 kV jest szeroko stosowany w różnych scenariuszach dystrybucji wysokiego napięcia na zewnątrz:

1. Zabezpieczenia nadprądowe i zwarciowe obwodów napowietrznych 40,5kV w miejskich i wiejskich sieciach elektroenergetycznych

2. Główne lub rezerwowe urządzenia zabezpieczające zewnętrzne jednostki dystrybucji energii w podstacjach

3. Zabezpieczenie linii dla dużych elektrowni fotowoltaicznych i systemów gromadzenia energii w farmach wiatrowych

4. Podstawowe urządzenia wspomagające systemy automatyki sieci dystrybucyjnej wymagające zdalnego automatycznego przełączania

Inżynierski przypadek zastosowania

Przypadek: Projekt ochrony sieci dystrybucyjnej dla farmy wiatrowej w północno-zachodnich Chinach

Duża lądowa farma wiatrowa w Xinjiangu boryka się z trudnymi warunkami zewnętrznymi, z silnymi wiatrami przez cały rok, dużymi różnicami temperatur między dniem i nocą oraz wysokim ryzykiem oblodzenia w zimie. Tradycyjne bezpieczniki ręczne były trudne w obsłudze, miały powolną reakcję na uszkodzenia i były podatne na przypadkowe uruchomienie z powodu oblodzenia. W projekcie tym zastosowano 86 zestawów zmotoryzowanych bezpieczników wypadających HUAJIDIAN 40,5 kV, które dzięki tolerancji na niskie temperatury -30 ℃ i właściwościom przeciwoblodzeniowym o grubości 6 mm doskonale nadają się do surowego lokalnego klimatu. Funkcja zdalnego wyłączania elektrycznego całkowicie eliminuje zagrożenia bezpieczeństwa związane z operacjami na dużych wysokościach w ekstremalnych warunkach pogodowych, zmniejsza częstotliwość konserwacji o 70% i poprawia niezawodność zasilania systemu zbierania farmy wiatrowej o ponad 95%.

Siła marki i fabryki

HUAJIDIAN to profesjonalny producent sprzętu elektroenergetycznego wysokiego napięcia z siedzibą w prowincji Zhejiang, specjalizujący się w badaniach i rozwoju, produkcji i sprzedaży zewnętrznych urządzeń zabezpieczających przed wysokim napięciem. Firma jest wyposażona w kompletne linie produkcyjne, ustandaryzowane laboratoria badawcze i pełne kwalifikacje branżowe, umożliwiające kompleksową obsługę, od badań i rozwoju i produkcji precyzyjnej po kontrolę jakości i wsparcie posprzedażne.

Marka zawsze kieruje się filozofią biznesową stawiającą na jakość, ściśle przestrzegając standardów krajowych i branżowych w całym procesie, a wszystkie produkty przechodzą profesjonalne testy wydajności. Mamy długoterminowe partnerstwa z głównymi sieciami energetycznymi i nowymi elektrowniami energetycznymi w całych Chinach, zapewniając bezpieczne, wysokiej jakości i opłacalne rozwiązania w zakresie sprzętu elektroenergetycznego klientom na całym świecie, zdobywając szerokie uznanie na rynku i reputację w branży.

Często zadawane pytania

P1: Jakie są podstawowe zalety bezpiecznika silnikowego HUAJIDIAN w porównaniu z tradycyjnymi bezpiecznikami ręcznymi?

Tradycyjne bezpieczniki wymagają ręcznej obsługi na miejscu, co stwarza ryzyko, takie jak praca na dużych wysokościach i powolna obsługa usterek. Zmotoryzowany model HUAJIDIAN 40,5 kV jest wyposażony w inteligentny elektryczny system operacyjny, obsługujący zdalne sterowanie 12 V/24 V DC i automatyczną reakcję na awarie, eliminując potrzebę obsługi na miejscu i znacznie poprawiając bezpieczeństwo konserwacji i skuteczność usuwania usterek. Jednocześnie urządzenia są odporne na niskie temperatury, przeciwoblodzeniowe oraz charakteryzują się większą stabilnością izolacji, co skutkuje dłuższą żywotnością i niższymi kosztami utrzymania, dostosowując się do potrzeb rozwoju nowoczesnych bezzałogowych i inteligentnych sieci dystrybucyjnych.

P2: Do jakich środowisk pracy nadaje się ten silnikowy bezpiecznik odrzutowy 40,5 kV?

Ten produkt został opracowany specjalnie do zastosowań w dystrybucji zasilania wysokiego napięcia na zewnątrz. Może pracować stabilnie w zakresie temperatur od -30 ℃ do 45 ℃, nadaje się do pracy na wysokościach do 1000 m i może wytrzymać maksymalne oblodzenie promieniowe o grubości 6 mm. Ma szerokie zastosowanie w farmach wiatrowych, elektrowniach fotowoltaicznych, miejskich i wiejskich zewnętrznych liniach dystrybucyjnych, zabezpieczeniach zewnętrznych podstacji i innych scenariuszach i może z łatwością radzić sobie z różnymi trudnymi warunkami zewnętrznymi, takimi jak wysokie temperatury, ekstremalne zimno, oblodzenie i kurz.

P3: Czy elektryczny system sterowania produktu jest kompatybilny z konwencjonalnymi urządzeniami do automatyzacji sieci dystrybucji energii?

Doskonała kompatybilność. W produkcie zastosowano wiodącą w branży konstrukcję napędu silnikowego o szerokim napięciu 12 V/24 V DC, która jest kompatybilna z większością konwencjonalnych systemów sterowania automatyzacją sieci dystrybucji energii i urządzeniami do zdalnego monitorowania dostępnymi na rynku. Standardowe specyfikacje interfejsu siłownika elektrycznego i haka zwalniającego eliminują potrzebę skomplikowanych modyfikacji i adaptacji podczas instalacji. Może szybko uzyskać zdalne otwieranie i zamykanie oraz zabezpieczenie przed awarią, dzięki czemu instalacja jest wygodna i stabilna.
