Rozdzielnice w izolacji powietrznej z Chin dla niezawodnej infrastruktury energetycznej

TheHuajidian Rozdzielnica izolowana powietrzemma konstrukcję opancerzoną metalem i wykorzystuje izolację powietrzną oraz technologię gaszenia łuku próżniowego. Nie emituje gazów cieplarnianych SF₆, zapewniając ekologiczny i niskoemisyjny cykl życia. Sprzęt ściśle spełnia normy IEC 62271-200 i GB 3906, obejmujące poziomy napięć od 6 kV do 36 kV, prąd znamionowy od 630 A do 4000 A i prąd zwarciowy wyłączalny od 25 kA do 40 kA. Nadaje się do podstacji wewnętrznych, zakładów przemysłowych, kompleksów handlowych i centrów danych.

Podstawowe zalety

1. Bezpieczny i niezawodny, doskonała wydajność

Standardowe funkcje obejmują pięciostopniową blokadę i konstrukcję chroniącą przed łukiem elektrycznym. Stopień gaszenia łuku wewnętrznego osiąga IAC A FLR, eliminując ryzyko nieprawidłowego działania i wyładowania łukowego.
Przerywacz próżniowy ma żywotność mechaniczną ≥10 000 cykli. W obwodzie głównym zastosowano stop miedzi o wysokiej przewodności, o rezystancji obwodu ≤130μΩ. Wzrost temperatury jest zmniejszony o 15 K w porównaniu z tradycyjnym sprzętem, dzięki czemu nadaje się do scenariuszy częstej pracy.
Stopień ochrony IP4X, przystosowany do trudnych warunków, takich jak wysoka wilgotność i kurz, zapewniający długoterminową stabilną pracę.

2. Modułowa konstrukcja, elastyczna adaptacja

Szafa ma standardową architekturę modułową, obsługującą pojedyncze/podwójne szyny zbiorcze oraz konfiguracje stałe/zdejmowane, co pozwala na elastyczne łączenie przełączników obciążenia, wyłączników automatycznych i zespołów bezpiecznikowych.
Dostępne szerokości szaf to 500 mm/650 mm/800 mm, co pozwala na niezawodny montaż na ścianie, oszczędzając 30%–50% miejsca i dostosowując się do kompaktowych układów pomieszczeń dystrybucji zasilania.
Obsługuje niestandardowe rozwiązania, aby spełnić wymagania dotyczące napięcia, prądu i logiki zabezpieczeń w różnych scenariuszach.

3. Ekonomia niskoemisyjna, łatwa konserwacja

W 100% wolny od SF₆, zerowy efekt cieplarniany, zgodny ze światowymi trendami ekologicznymi i niskoemisyjnymi, nie wymagający specjalnej konserwacji ani utylizacji gazu.
Konstrukcja z izolacją powietrzną ułatwia dostęp do podzespołów i ich kontrolę, nie wymagając żadnych specjalnych narzędzi, co zmniejsza koszty konserwacji o ponad 40%.
Niski całkowity koszt cyklu życia, łączący wartość ekonomiczną i środowiskową.

4. Rygorystyczna kontrola jakości, globalna certyfikacja

Wdrożyć trójpoziomowy system kontroli jakości: IQC → IPQC → FAT, przeprowadzając kompleksowe testy od surowców po gotowe produkty, aby upewnić się, że każdy element wyposażenia spełnia standardy umowne i międzynarodowe.
Produkty posiadają certyfikaty IEC, CE, IECEx i ATEX, zapewniając zgodne usługi dla rynków takich jak SABRE w Arabii Saudyjskiej i SNI w Indonezji.
Wykorzystując dojrzały chiński łańcuch dostaw, podstawowe komponenty pochodzą od renomowanych producentów z Wenzhou, co zapewnia stabilną i niezawodną jakość.

Typowy przypadek zastosowania

Projekt dystrybucji energii 10 kV w parku przemysłowym w Azji Południowo-Wschodniej

Tło projektu:W 2024 roku zrealizowaliśmy projekt dystrybucji energii dla parku produkcyjnego w Wietnamie, wymagający wdrożenia 24 rozdzielnic w izolacji powietrznej 12 kV do zasilania warsztatu fabrycznego, budynku biurowego i stacji magazynowania energii, co wymagało wysokiej niezawodności i niskich kosztów utrzymania.
Rozwiązanie:Wykorzystując AIS serii Huajidian XGN, skonfigurowany z wyłącznikami próżniowymi + ochroną mikroprocesorową, modułowa szafa oszczędza miejsce w pomieszczeniu dystrybucyjnym i jest odpowiednia dla lokalnego środowiska o wysokiej temperaturze i dużej wilgotności.
Wyniki projektu:Sprzęt przeszedł testy akceptacyjne za pierwszym podejściem i od tego czasu działa bez żadnych usterek. Obciążenie konserwacyjne zostało zmniejszone o 50% w porównaniu z tradycyjną rozdzielnicą SF₆, a klient wyraził zainteresowanie długoterminowym przedłużeniem umowy.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między rozdzielnicą izolowaną powietrzem Huajidian a rozdzielnicą wypełnioną gazem SF₆?

A1: Podstawowa różnica polega na materiale izolacyjnym i przyjazności dla środowiska. AIS wykorzystuje powietrze jako medium izolacyjne, nie wytwarzając gazów cieplarnianych SF₆, dzięki czemu jest niskoemisyjny, przyjazny dla środowiska, łatwy w utrzymaniu i tańszy. Rozdzielnice SF₆ wykorzystują izolację z sześciofluorku siarki, co wymaga regularnych testów i odzyskiwania gazu, co skutkuje wyższymi kosztami konserwacji i ryzykiem dla środowiska.

P2: Jakie są cykle konserwacji i główna zawartość AIS?

Odpowiedź 2: Cykl konserwacji AIS odbywa się co sześć miesięcy. Podstawowe treści obejmują: ① Sprawdzenie uszczelnienia obudowy i czyszczenie elementów izolacyjnych; ② Testowanie wydajności otwierania i zamykania wyłącznika próżniowego; ③ Sprawdzenie ustawień zabezpieczeń i obwodów wtórnych; ④ Dokręcenie zacisków przewodów. Nie są wymagane żadne operacje związane z gazem, dzięki czemu konserwacja jest wygodna.

P3: Jakie certyfikaty i wsparcie w zakresie zgodności oferuje rozdzielnica z izolacją powietrzną Huajidian?

A3: Standardowe certyfikaty obejmują IEC 62271, CE, IECEx i ATEX; możemy pomóc w uzyskaniu obowiązkowych certyfikatów na rynkach takich jak SABRE w Arabii Saudyjskiej, SNI w Indonezji i SONCAP w Nigerii, dostarczając kompletne raporty z testów i dokumenty dotyczące zgodności, aby zapewnić sprawne rozliczenie projektu i podłączenie do sieci.

View as

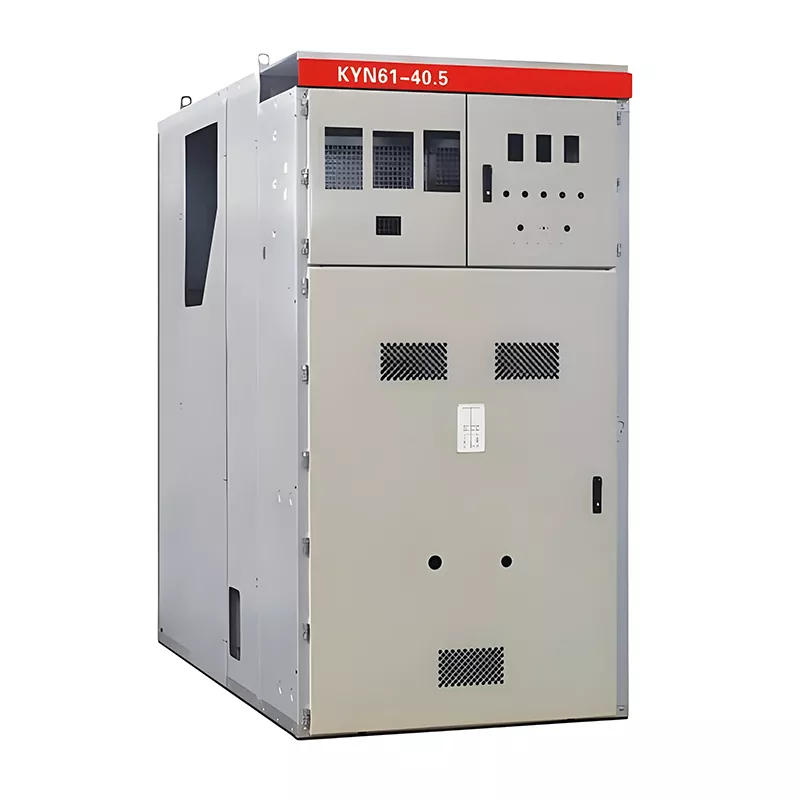

KYN61-40.5 Panel rozdzielnicy wewnętrznej VCB 33 kV

System zasilania 27 ~ 40,5 kV, 3-fazowy prąd przemienny 50 Hz / 60 Hz

Certyfikaty IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Wewnętrzny panel rozdzielczy VCB KYN61-40.5 33 kV firmy Huajidian służy jako podstawowa jednostka dystrybucyjna dostosowana do systemów dystrybucyjnych średniego napięcia 12 kV/33 kV. Prąd znamionowy wynoszący 630 A jest wyposażony w wysokowydajne wyłączniki próżniowe ułatwiające kontrolę dystrybucji mocy i ochronę obwodów wyjściowych transformatora. Konstrukcja szafki wykonana jest z formowanych blach stalowych powlekanych aluminium i cynkiem i zawiera kompletny zestaw mechanizmów blokujących „pięć zabezpieczeń”. Produkt jest zgodny z normami krajowymi i międzynarodowymi – w tym GB 3906 i IEC 62271-200 – i może pochwalić się stopniem ochrony IP4X dla obudowy szafy (IP2X przy otwartych drzwiach przedziału wyłącznika). Konstrukcja wysuwanego wyłącznika na wózku pomaga zminimalizować czas trwania przerw w dostawie prądu podczas konserwacji.

Zobacz więcej >> Wyślij zapytanie >>

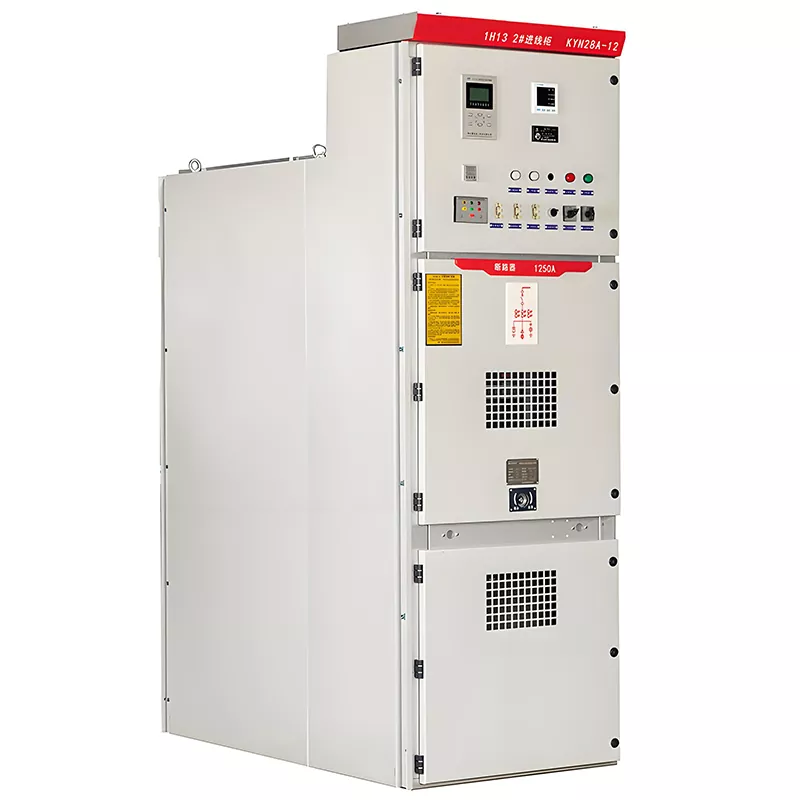

Panel rozdzielnicy wnętrzowej średniego napięcia 11 kV VCB

Trójfazowy prąd przemienny 3,6–24 kV, 50/60 Hz

Certyfikaty IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Huajidian Wytrzymała wewnętrzna rozdzielnica VCB średniego napięcia 11 kV: Ten produkt jest przeznaczony do stosowania w trójfazowych, segmentowych systemach dystrybucji energii prądu przemiennego o napięciu 3,6–24 kV, 50/60 Hz. Firma zlokalizowana w Wenzhou w prowincji Zhejiang, znanej jako „stolica elektryczna” Chin, jest niezawodnym krajowym dostawcą energii elektrycznej. Produkt został opracowany i wyprodukowany przez profesjonalny zespół, przy czym fabryka utrzymuje ścisłą kontrolę nad całym procesem produkcyjnym. Zgodny zarówno z normami krajowymi, jak i międzynarodowymi specyfikacjami IEC, urządzenie integruje funkcje odbioru, dystrybucji, sterowania, ochrony i monitorowania mocy. Oferuje kompatybilność z szeroką gamą głównych krajowych i międzynarodowych wyłączników próżniowych i posiada certyfikaty ISO9001, CE oraz liczne patenty na produkty. Jednostki te zostały z powodzeniem wdrożone w obiektach przemysłowych i górniczych, elektrowniach oraz projektach modernizacji dystrybucji energii, zarówno na rynku krajowym, jak i na rynku Ameryki Łacińskiej.

Zobacz więcej >> Wyślij zapytanie >>

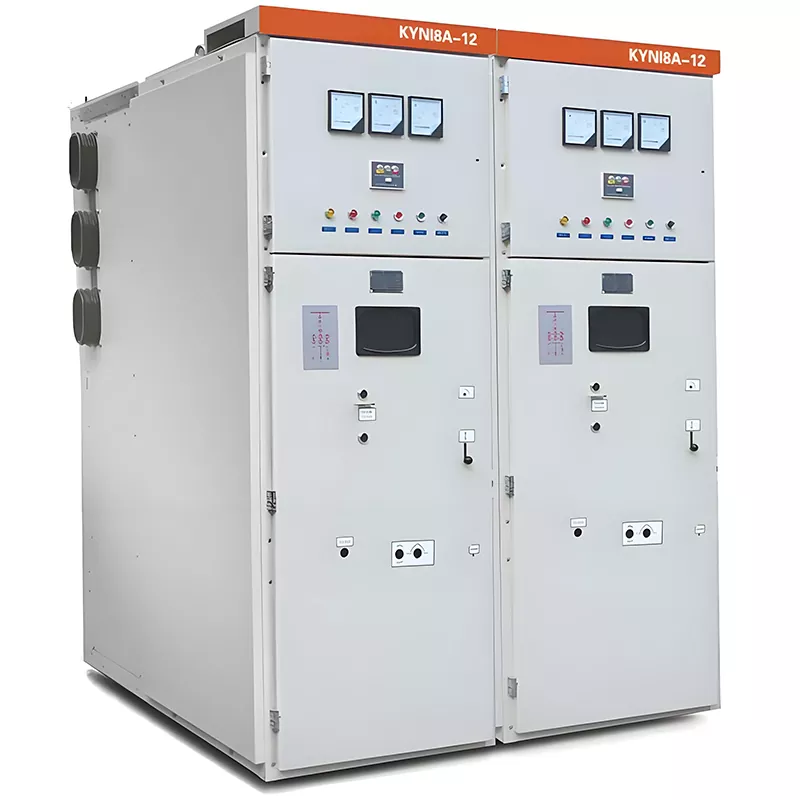

Zewnętrzne panele VCB 11 kV niskiego i średniego napięcia

System zasilania 11 kV, 12 kV, trójfazowy prąd przemienny 50 Hz

Certyfikaty IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Zewnętrzne panele LV i MV VCB 11 kV firmy Huajidian reprezentują nową generację podstawowego sprzętu do dystrybucji energii od średniego do wysokiego napięcia. Zaprojektowane i wyprodukowane w ścisłej zgodności z normą krajową GB3906, produkty te są przystosowane do stosowania w 3-fazowych wewnętrznych systemach dystrybucji zasilania AC 50 Hz o napięciu znamionowym 12 kV. Jako wyspecjalizowany dostawca marka poświęciła lata na doskonalenie tej kategorii produktów. Wykorzystując konstrukcję obejmującą modułową obudowę, mechanizmy blokujące „Five-Prevention”, zabezpieczenie przed nadmiarem ciśnienia i wyjmowane konstrukcje wyłączników próżniowych, jednostki te zapewniają wyjątkowe bezpieczeństwo i niezawodność, dostosowując się do szerokiego zakresu warunków pracy. Zapewniamy kompleksowe, kompleksowe usługi — obejmujące badanie terenu, dostosowywanie, instalację, uruchomienie i wsparcie w pełnym cyklu życia — z produktami z powodzeniem wdrożonymi w różnych projektach, w tym w sieciach energetycznych, obiektach przemysłowych i górniczych, nowych sektorach energetycznych i infrastrukturze komercyjnej.

Zobacz więcej >> Wyślij zapytanie >>

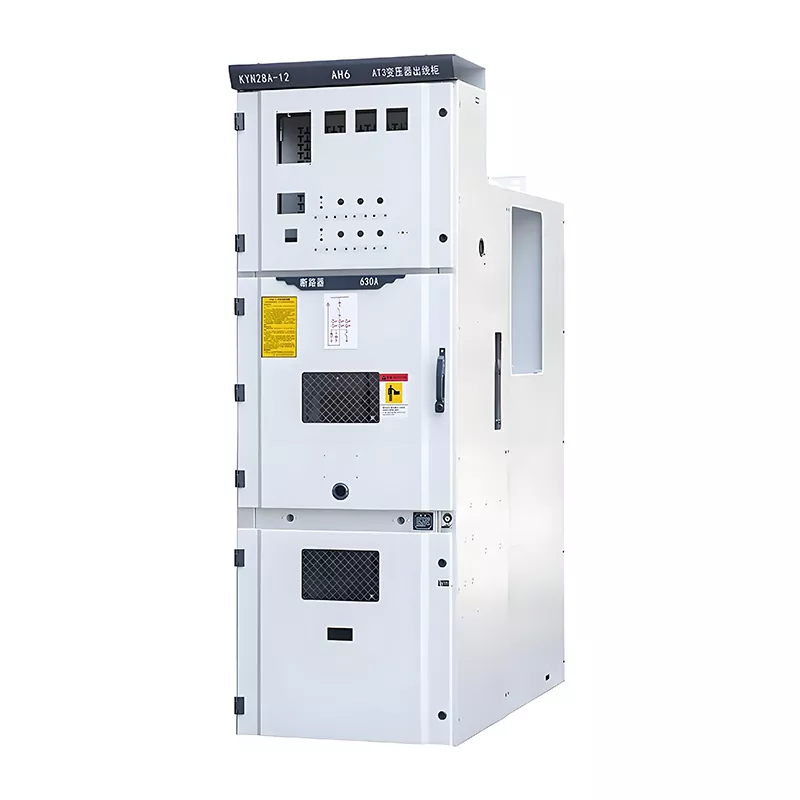

Rozdzielnica średniego napięcia niskiego i średniego napięcia 24kV

System zasilania 13,8 kV do 24 kV, 50 Hz/60 Hz

Certyfikaty IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Rozdzielnica średniego napięcia niskiego i średniego napięcia Huajidian 24 kV to wysokowydajna rozdzielnica w izolacji powietrznej (AIS) opracowana i wyprodukowana specjalnie dla systemów dystrybucji energii średniego napięcia. Jako wyspecjalizowana fabryka zajmująca się urządzeniami do dystrybucji energii wysokiego i niskiego napięcia, Huajidian ściśle przestrzega uznanych na całym świecie standardów w trakcie swoich procesów projektowania i produkcji. Urządzenie wyposażone w wyłączniki próżniowe ma zwartą budowę modułową i zaawansowaną technologię blokad bezpieczeństwa. Jest kompatybilny z poziomami napięcia w zakresie od 13,8 kV do 24 kV i obsługuje systemy zasilania o podwójnej częstotliwości (50 Hz/60 Hz), dzięki czemu ma szerokie zastosowanie w produkcji przemysłowej, zakładach użyteczności publicznej i systemach sieci elektroenergetycznych do odbioru, dystrybucji, sterowania, monitorowania i zabezpieczeń energii. Dzięki dużej możliwości dostosowania do środowiska, łatwości konserwacji i wysokiej skalowalności, produkt ten oferuje niezawodne rozwiązania dla różnorodnych projektów dystrybucji średniego napięcia – zarówno w kraju, jak i za granicą – ustanawiając Huajidian jako głównego dostawcę sprzętu elektroenergetycznego w globalnym sektorze dystrybucji.

Zobacz więcej >> Wyślij zapytanie >>

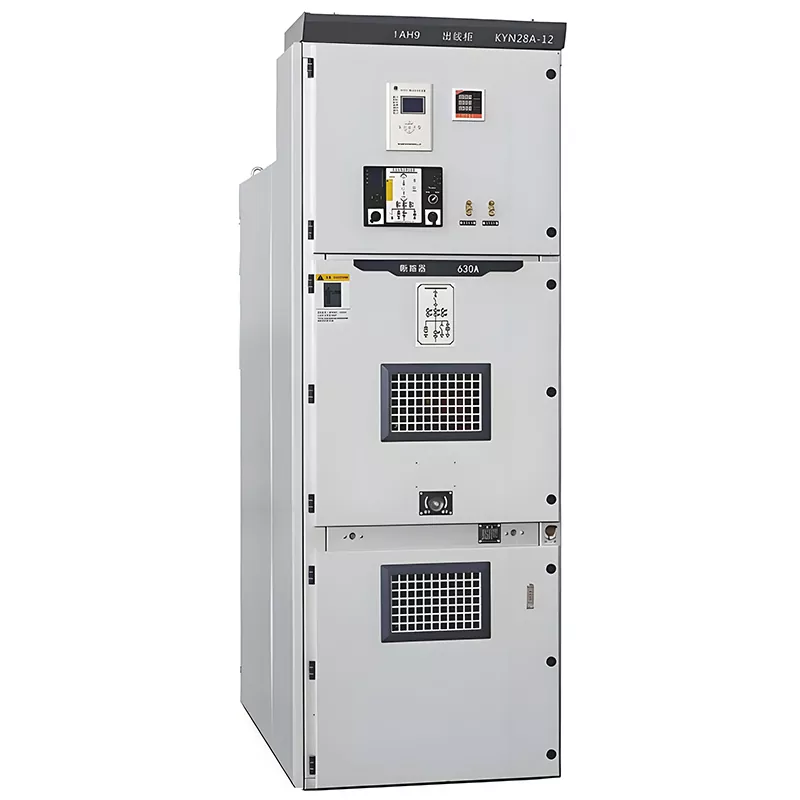

Rozdzielnica próżniowa średniego napięcia KYN28-12

System zasilania 3,6 kV–12 kV, trójfazowy prąd przemienny 50/60 Hz

Certyfikaty IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

Rozdzielnica próżniowa średniego napięcia Huajidian KYN28-12 to wysokowydajny system rozdzielnic w izolacji powietrznej (AIS), niezależnie opracowany i wyprodukowany we własnym zakresie przez nasz wyspecjalizowany zakład. Zaprojektowany dla trójfazowych systemów zasilania prądem przemiennym 3,6 kV–12 kV, 50/60 Hz, służy jako wewnętrzna, wyjmowana jednostka dystrybucji energii w obudowie metalowej, obsługująca zarówno konfiguracje zasilania z pojedynczą szyną zbiorczą, jak i z sekcyjnym zasilaniem z pojedynczą szyną zbiorczą. Wykorzystując technologię próżniowego gaszenia łuku, produkt integruje kompleksowe funkcje odbioru, dystrybucji, sterowania, monitorowania i pełnej ochrony mocy. Dzięki niezawodnej strukturze blokady mechanicznej, elastycznym opcjom instalacji i przestrzeganiu rygorystycznych norm jakości oferuje wyraźne zalety, takie jak wysoki poziom bezpieczeństwa, duże możliwości dostosowania do środowiska oraz niskie koszty eksploatacji i konserwacji (O&M). Jako zaufany dostawca w branży elektrycznej średniego napięcia, Huajidian zapewnia klientom na całym świecie zarówno standardowe, jak i dostosowane do indywidualnych potrzeb produkty rozdzielnic, wraz z usługami wsparcia technicznego przez cały cykl życia.

Zobacz więcej >> Wyślij zapytanie >>
