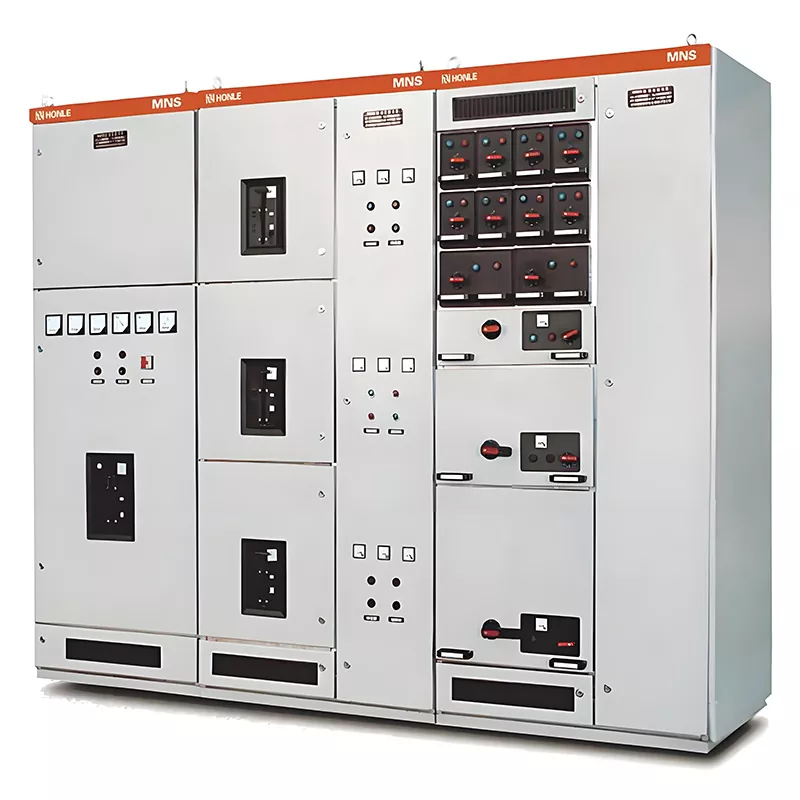

Rozdzielnica niskiego napięcia MNS

Stabilna dystrybucja mocy jest podstawą sprawnego funkcjonowania fabryk i budynków; rozdzielnica wysuwna niskiego napięcia bezpośrednio decyduje o bezpieczeństwie, efektywności operacyjnej i poziomie inteligencji całej sieci elektroenergetycznej. HUAJIDIAN opracował rozdzielnicę niskiego napięcia MNS wraz z serią GCK i MNS, optymalizując projekty w oparciu o wieloletnie doświadczenie w branży i opinie klientów z całego świata.

To urządzenie jest kompatybilne z trójfazowymi systemami zasilania prądem przemiennym 50/60 Hz (napięcia znamionowe 380 V/400 V/690 V) i służy do przesyłania i dystrybucji mocy, sterowania silnikiem i kompensacji mocy biernej. W przeciwieństwie do tradycyjnych szafek stałych, konstrukcja wysuwanej szuflady fizycznie izoluje jednostki funkcjonalne od obwodu głównego. Wadliwą jednostkę można oddać do konserwacji indywidualnie, bez wyłączania całej szafy, co znacznie zmniejsza ryzyko przestoju linii produkcyjnej.

Kluczowe zalety produktu

1. Znormalizowany i modułowy układ szafy

Rozdzielnica niskiego napięcia MNS wykorzystuje ujednolicony zespół modułowy; Szyny główne i odgałęzione rozmieszczone są w oddzielnych strefach, obsługujących zarówno okablowanie poziome, jak i pionowe. Obwody szuflad i moduły funkcjonalne można elastycznie dodawać lub usuwać w zależności od wymagań dotyczących obciążenia na miejscu, bez konieczności przeprojektowywania szafek na zamówienie. Znacząco skraca to czas produkcji i dostawy, dzięki czemu idealnie nadaje się do etapowej rozbudowy zakładów i projektów renowacji budynków.

2. Wysoka ochrona IP41 + izolowana, bezpieczna konstrukcja wyjmowana

Obudowa posiada stopień ochrony IP41, blokując ciała obce o średnicy większej niż 1 mm i zapobiegając wnikaniu kurzu oraz przypadkowemu kontaktowi z częściami pod napięciem. Niezależne szuflady zapewniają fizyczną izolację pomiędzy urządzeniem a obwodem głównym; konserwacja polega na wyjęciu tylko uszkodzonej szuflady, co pozwala uniknąć powszechnych przerw w dostawie prądu i zwiększa bezpieczeństwo pracy.

3. Wyjątkowa odporność na zwarcia

Główna szyna zbiorcza charakteryzuje się maksymalnym znamionowym prądem roboczym 6300A, krótkotrwałym prądem wytrzymywanym 100kA/1s i szczytowym prądem wytrzymywanym 220kA/0,1s. Szyny odgałęźne występują w wersji standardowej i wzmocnionej: typ standardowy wytrzymuje prąd szczytowy o wartości 105 kA/0,1 s, natomiast typ wzmocniony osiąga 176 kA/0,1 s. W przypadku zwarcia konstrukcja szafy i szyny zbiorcze są odporne na odkształcenia i zapobiegają upływowi łuku, zapewniając stabilność sieci.

4. Zarezerwowane interfejsy do inteligentnej rozbudowy monitoringu

Wszystkie rozdzielnice niskiego napięcia MNS są standardowo wyposażone w komputerowe interfejsy komunikacyjne, umożliwiające integrację z platformami automatyki przemysłowej, inteligentnymi systemami dystrybucji energii w budynkach i scentralizowanymi systemami sterowania elektrownią. W wysoce zautomatyzowanych środowiskach, takich jak zakłady petrochemiczne i elektrociepłownie, jednostki te ułatwiają zdalne gromadzenie danych, monitorowanie operacyjne i wczesne ostrzeganie o awariach, wspierając tworzenie bezzałogowych, inteligentnych sieci dystrybucji energii.

Podstawowe parametry techniczne

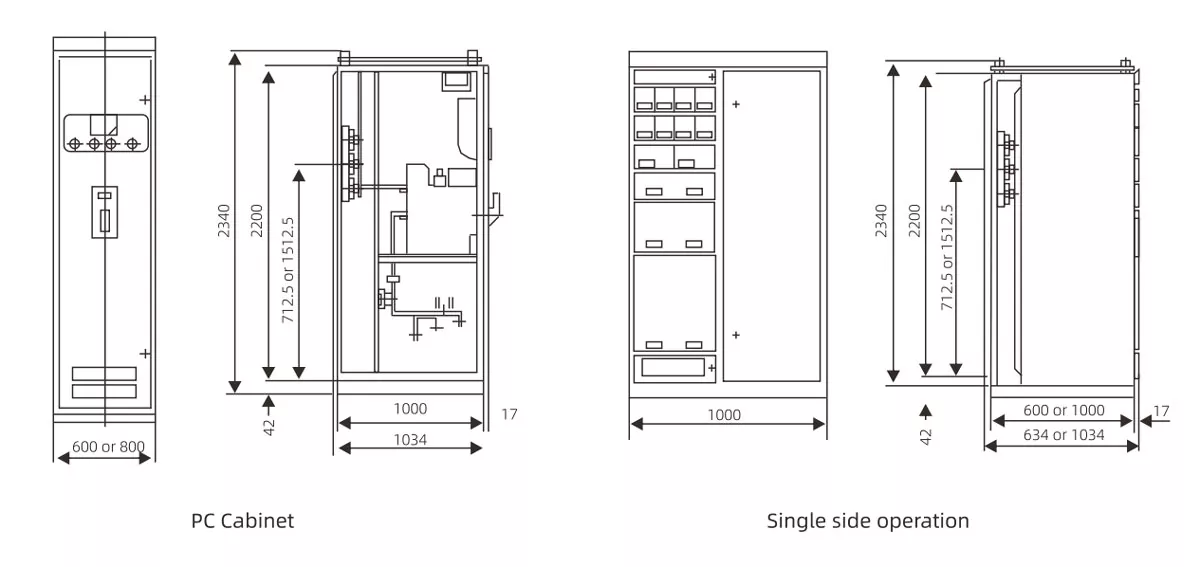

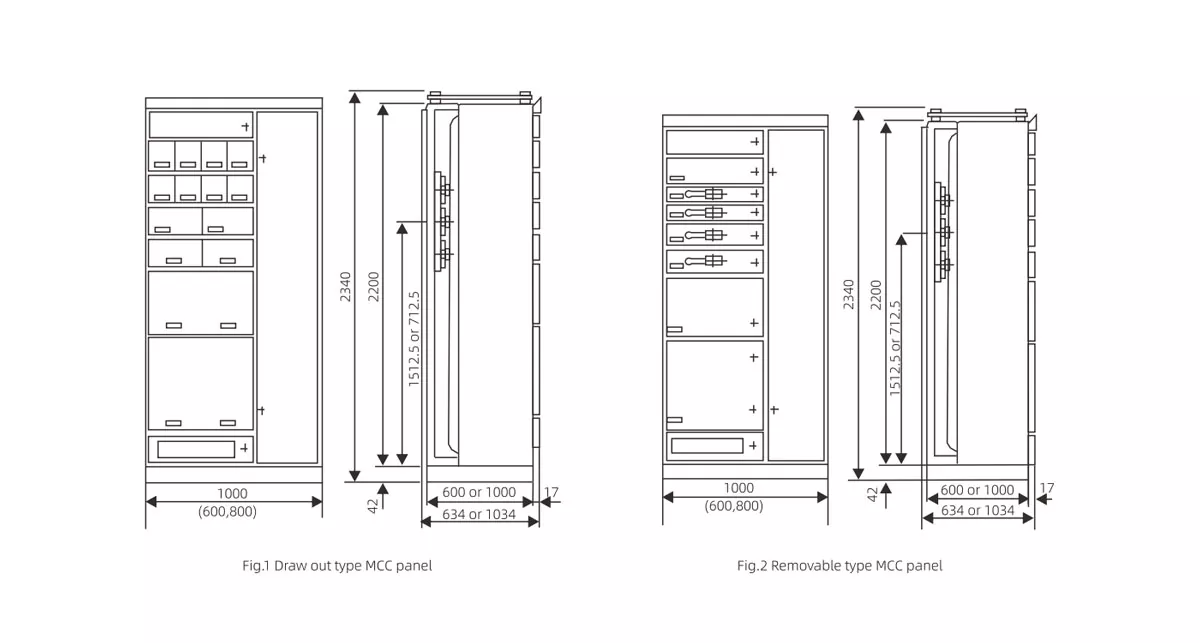

KONSTRUKCJA WNĘTRZA

Obowiązujące warunki środowiskowe

1. Temperatura otoczenia: -5°C do +40°C; Średnia dobowa temperatura nie przekraczająca 35°C

2. Wysokość instalacji: ≤2000 metrów; wyłącznie do użytku w pomieszczeniach zamkniętych

3. Wilgotność: Wilgotność względna ≤50% przy 40°C; maksymalna wilgotność 90% w temperaturze 20°C; wyposażone w funkcje zapobiegające kondensacji, aby poradzić sobie z wahaniami temperatury

4. Pionowość montażu: Nachylenie szafki nie przekraczające 5°

5. Miejsce pracy: Zabroniona jest instalacja w obszarach zawierających media łatwopalne/wybuchowe, silne wibracje lub żrące gazy chemiczne

Zastosowania wielobranżowe i przypadki projektów w świecie rzeczywistym

Przypadek 1: Projekt dystrybucji energii dla dużej bazy petrochemicznej we wschodnich Chinach

Zakład przetwórstwa chemicznego o rocznej wydajności 1,2 miliona ton wykorzystuje 28 jednostek rozdzielnicy niskiego napięcia HUAJIDIAN MNS. Pełniąc funkcję centrum sterowania silnikami warsztatu, system zapewnia ciągłe zasilanie zbiorników reakcyjnych i pomp transferowych. Szafy o stopniu ochrony IP41 skutecznie izolują pyły chemiczne, wzmocnione szyny zbiorcze wytrzymują prądy udarowe powstające podczas uruchamiania silników, a interfejsy komunikacyjne integrują się z zakładowym systemem sterowania DCS; system działał stabilnie przez trzy lata, bez żadnych incydentów zwarciowych.

Studium przypadku 2: Pomocniczy system zasilania elektrowni cieplnej o mocy 300 MW

Wyposażony w 35 rozdzielnic GCS do rozdziału energii na układy pomocnicze, takie jak instalacje wodociągowe, odsiarczania i odpylania. Główna szyna zbiorcza 6300A obsługuje pracę przy pełnym obciążeniu, a wysoka odporność na zwarcia ogranicza wahania sieci podczas uruchamiania i wyłączania jednostki. Inteligentne interfejsy łączą się bezpośrednio z centralną platformą sterowania zakładu, umożliwiając alarmowanie o usterkach w czasie rzeczywistym.

HUAJIDIAN: Siła korporacji i zapewnienie jakości

Marka, założona w Wenzhou w Zhejiang w 1998 roku, oferuje kompleksową gamę produktów do przesyłu i dystrybucji energii, w tym rozdzielnice niskiego napięcia, główne jednostki pierścieniowe (RMU), transformatory, stabilizatory napięcia i wyłączniki automatyczne.

Jako wieloletni dostawca krajowych i międzynarodowych projektów EPC, firma posiada certyfikat systemu zarządzania jakością ISO9001 oraz certyfikat bezpieczeństwa CE. Posiadamy własną, znormalizowaną fabrykę z pełnym procesem kontroli jakości, obejmującym surowce, półprodukty i produkty gotowe; każda rozdzielnica przed opuszczeniem fabryki przechodzi kompleksowe testy wydajności elektrycznej.

Nasz profesjonalny zespół techniczny zapewnia kompleksowe usługi, w tym projektowanie schematów dystrybucji energii, wskazówki dotyczące instalacji na miejscu i wsparcie techniczne przez całe życie. Stawiając przede wszystkim na jakość, nasze produkty są eksportowane na rynki całego świata.

Często zadawane pytania

P1: Czy rozdzielnicę niskiego napięcia HUAJIDIAN MNS można później rozbudować i jaka jest maksymalna liczba obwodów na jednostkę?

A1: Rozdzielnica ma w pełni modułową konstrukcję, co pozwala na elastyczne dodawanie lub usuwanie funkcjonalnych jednostek szufladowych nawet po instalacji na miejscu. Nie ma potrzeby wymiany ramy szafki; wystarczy zainstalować dodatkowe moduły szufladowe. Szyny główne i odgałęzione wyposażone są w zarezerwowane interfejsy rozszerzeń, co znacznie skraca czas i koszty modernizacji systemu.

P2: Jak wybrać pomiędzy szynami odgałęźnymi standardowymi i wzmocnionymi dla systemu GCS?

A2: Standardowa szyna odgałęziona zapewnia wytrzymałość szczytową 105 kA/0,1 s, odpowiednią do zastosowań z niewielkimi obciążeniami, takich jak budynki biurowe i fabryki tekstylne. Wzmocniona wersja wytrzymuje 176 kA/0,1 s, dzięki czemu idealnie nadaje się do środowisk zwarciowych o dużym wpływie występujących w zakładach petrochemicznych, zakładach metalurgicznych i dużych elektrowniach. Nasz zespół techniczny może bezpłatnie zalecić odpowiednie specyfikacje szyn zbiorczych w oparciu o parametry prądu zwarciowego w Twojej lokalizacji.

P3: Czy rozdzielnica niskiego napięcia MNS obsługuje dostosowane do indywidualnych potrzeb inteligentne funkcje monitorowania i jakie protokoły komunikacyjne są kompatybilne?

A3: Wszystkie szafy posiadają zarezerwowane niezależne interfejsy komunikacyjne i obsługują instalację niestandardowych inteligentnych modułów monitorujących. Kompatybilne z głównymi protokołami komunikacyjnymi stosowanymi w energetyce, umożliwiają zdalną transmisję danych – w tym napięcia, prądu, temperatury szafy i sygnałów o usterkach – a także zdalne sterowanie i alarmy o anomaliach. Na życzenie dostępne są również rozwiązania w zakresie okablowania wtórnego i integracji z systemami monitorowania.

Parametry techniczne obwodu pierwotnego (wg Dw45)

Notatka:

1. Prąd pionowej szyny zbiorczej wynosi maksymalnie 2000 A @ + 35 ℃; (+40℃ z chłodnicą)

2. W razie potrzeby przy projektowaniu specjalnym brany jest pod uwagę stopień ochrony lP54
