Rozdzielnica niskiego napięcia GCS

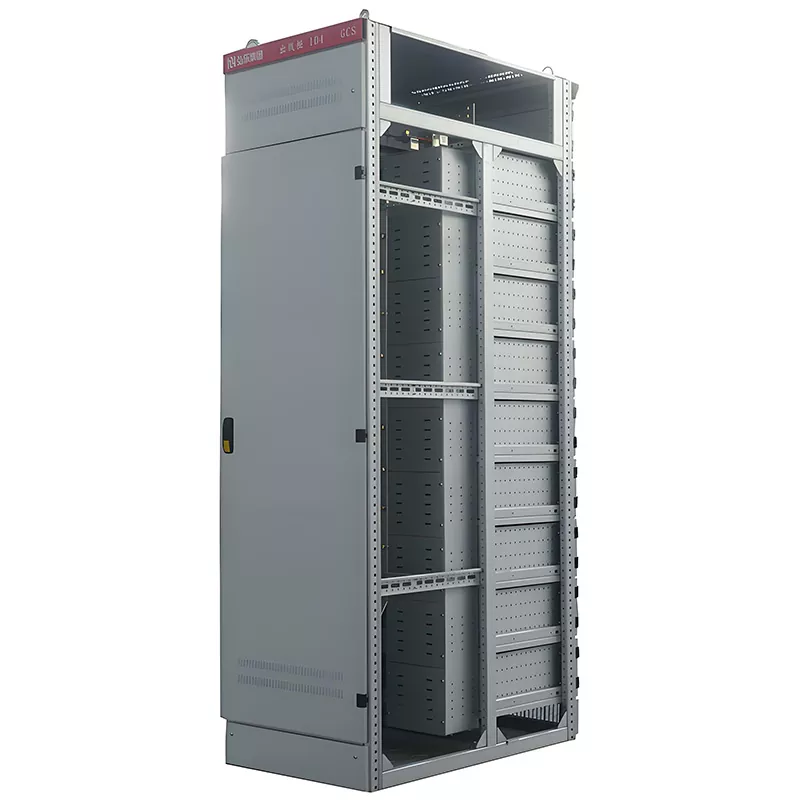

Rozdzielnica wysuwna niskiego napięcia HUAJIDIAN GCS ma zamkniętą, pionową konstrukcję metalowej szafy i służy jako wielkogabarytowa jednostka dystrybucyjna do zastosowań przemysłowych i komercyjnych dużej mocy. W przeciwieństwie do stacjonarnych skrzynek rozdzielczych w budynkach mieszkalnych, produkt ten wykorzystuje modułową, wysuwaną konstrukcję szuflady, która integruje funkcje odbioru, dystrybucji, sterowania i zabezpieczeń, dzięki czemu idealnie nadaje się do wymagających warunków pracy wymagających dużej mocy.

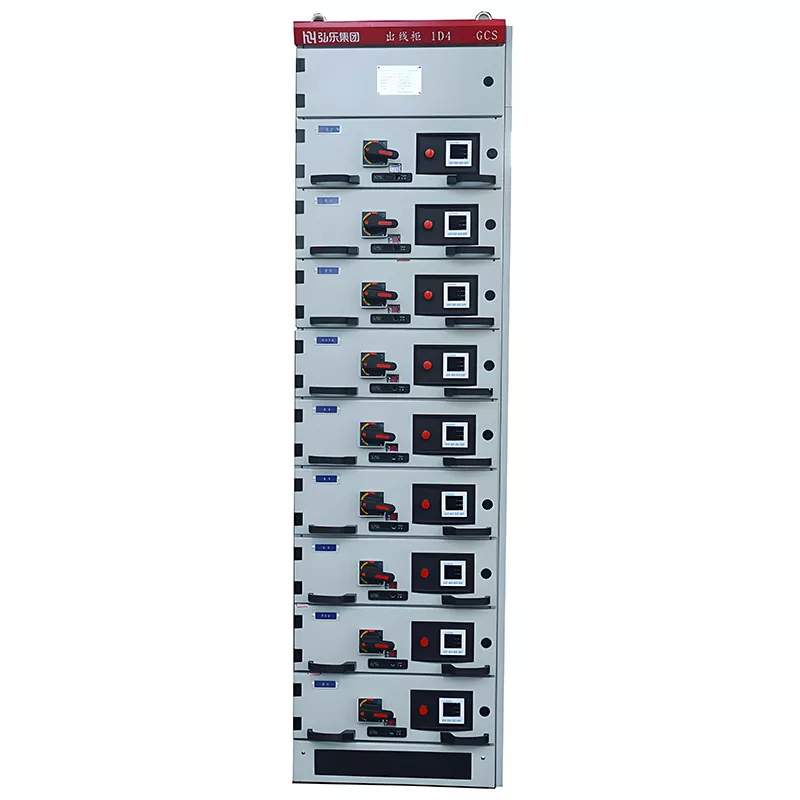

Produkt charakteryzuje się rygorystycznym wzornictwem przemysłowym; czerwony pasek identyfikacyjny na górze szafy ułatwia szybkie rozpoznanie, a dedykowany zamek na drzwiach przednich zapobiega przypadkowemu otwarciu i zapewnia bezpieczeństwo użytkowania. Sprzęt charakteryzuje się wysokim ogólnym stopniem ochrony, skutecznie chroniąc elementy wewnętrzne przed kurzem, ciałami obcymi i kapiącą wodą. Podstawowe komponenty elektryczne — takie jak wyłączniki automatyczne i styczniki — są umieszczone w niezależnych modułach szuflad, co umożliwia modułowe dzielenie obwodów i zapewnia wydajną pracę, a także wygodną konserwację w przyszłości.

Kluczowe zalety produktu

1. Efektywna konserwacja i zmniejszone straty wynikające z przestojów

Moduł wysuwanej szuflady jest cechą wyróżniającą. W przypadku awarii obwodu lub podczas rutynowej konserwacji, personel może po prostu wyjąć konkretną szufladę w celu sprawdzenia, naprawy lub całkowitej wymiany bez demontażu całej szafy lub odcinania zasilania całego obiektu. Taka konstrukcja znacznie skraca czas przestojów, zapobiega powstawaniu rozległych przerw w dostawie prądu, a także znacznie poprawia ciągłość i stabilność zasilania.

2. Bezpieczeństwo, niezawodność i duża zdolność adaptacji do środowiska

Dzięki stopniowi ochrony IP41 produkt skutecznie blokuje wnikanie ciał stałych i chroni elementy wewnętrzne przed pionowo kapiącą wodą, zapewniając stabilną pracę w złożonych środowiskach przemysłowych charakteryzujących się zapyleniem lub wilgocią. Dodatkowo sprzęt charakteryzuje się doskonałą odpornością na zwarcia, wytrzymując ogromne, chwilowe prądy zwarciowe. Skutecznie zapobiega to przepaleniu sprzętu i awariom zasilania spowodowanym zwarciami, zapewniając wysoki poziom bezpieczeństwa pracy.

3. Inteligentna kompatybilność i łatwa rozbudowa/aktualizacja

Rozdzielnica niskiego napięcia HUAJIDIAN GCS posiada wysoce skalowalne interfejsy komunikacyjne, umożliwiające bezproblemową integrację z zautomatyzowanymi systemami sieci komputerowych. Umożliwia inteligentne monitorowanie, zdalne sterowanie i transmisję danych w systemie dystrybucji energii, spełniając wymagania inteligentnej i zautomatyzowanej pracy w nowoczesnej dystrybucji energii. Jego ustandaryzowana, modułowa konstrukcja ułatwia masową produkcję w fabryce, jednocześnie upraszczając instalację na miejscu, uruchomienie oraz przyszłą rozbudowę lub modernizację wydajności.

Podstawowe specyfikacje techniczne

Rozdzielnica wysuwna niskiego napięcia HUAJIDIAN GCS jest produkowana w ścisłej zgodności z normami krajowymi i branżowymi. Oferuje precyzyjne specyfikacje i stabilną wydajność, kompleksowo obejmując główne zastosowania dystrybucji zasilania niskiego napięcia:

1. Napięcie znamionowe: Opcje obejmują 380 V, 400 V i 660 V, kompatybilne z większością przemysłowych i cywilnych standardów zasilania niskim napięciem;

2. Prąd znamionowy głównej szyny zbiorczej: do 6300A, spełniający wymagania dotyczące dystrybucji dużej mocy;

3. Odporność na zwarcie: Szczytowy prąd znamionowy głównej szyny zbiorczej osiąga 220 kA, zapewniając solidną odporność na chwilowe zwarcia;

4. Stopień ochrony: IP41, odpowiedni do stosowania w wewnętrznych środowiskach przemysłowych, komercyjnych i dystrybucji energii w budynkach;

5. Cechy konstrukcyjne: W pełni modułowa konstrukcja szuflady, umożliwiająca niezależną konserwację i wymianę poszczególnych obwodów.

Kluczowe scenariusze zastosowań

Dzięki dojrzałej technologii, stabilnej wydajności i dużej kompatybilności rozdzielnica niskiego napięcia HUAJIDIAN GCS jest szeroko stosowana w krytycznych scenariuszach dystrybucji energii. Należą do nich centra sterowania elektrowniami cieplnymi i wodnymi, systemy dystrybucji energii dla przedsiębiorstw petrochemicznych, centra sterowania energią dla przemysłu metalurgicznego i tekstylnego oraz dystrybucje w wieżowcach. Szczególnie dobrze nadaje się do zastosowań wymagających dużej stabilności zasilania i inteligentnego monitorowania sieciowego.

Przypadek aplikacji w świecie rzeczywistym

1. Kontekst projektu: Duże zintegrowane przedsiębiorstwo petrochemiczne we wschodnich Chinach musiało zmodernizować swój system dystrybucji energii obejmujący cały zakład. Istniejące stacjonarne skrzynki rozdzielcze były kłopotliwe w utrzymaniu, powodowały długie przestoje w przypadku usterek i brakowało im możliwości inteligentnego monitorowania, co oznaczało, że nie spełniały podstawowego wymagania, jakim jest ciągłe, stabilne zasilanie linii produkcyjnych substancji chemicznych.

2. Rozwiązanie aplikacyjne: Przedsiębiorstwo zakupiło 32 jednostki rozdzielnicy wysuwnej niskiego napięcia HUAJIDIAN GCS w celu wdrożenia w swoim głównym warsztacie dystrybucji energii. Sprzęt łączy się z przedsiębiorstwowym zautomatyzowanym systemem monitorowania mocy za pośrednictwem rozbudowanych interfejsów komunikacyjnych, umożliwiając monitorowanie danych dystrybucyjnych w czasie rzeczywistym i zdalne wczesne ostrzeganie o awariach. Modułowa konstrukcja szuflady pozwala na niezależną kontrolę i ochronę obwodów na różnych liniach produkcyjnych.

3. Wyniki zastosowania: Po wdrożeniu czas trwania przerw w dostawie prądu na potrzeby konserwacji pojedynczego obwodu został skrócony o ponad 80%, odporność systemu na uszkodzenia zwarciowe została znacznie zwiększona, a roczny wskaźnik awaryjności zasilania spadł niemal do zera. Inteligentne możliwości monitorowania ułatwiają ulepszone zarządzanie energią, skutecznie obniżając ryzyko operacyjne i koszty energii, jednocześnie w pełni demonstrując niezawodność i praktyczność produktu w wysokiej klasy środowiskach przemysłowych.

Często zadawane pytania

P1: Jaka jest kluczowa różnica między rozdzielnicą wysuwną GCS a standardowymi stacjonarnymi skrzynkami rozdzielczymi?

Podstawowa różnica polega na modułowej konstrukcji wysuwnej. Standardowe stacjonarne skrzynki rozdzielcze mają monolityczną, stałą konstrukcję, wymagającą całkowitego wyłączenia zasilania i demontażu jednostki w celu konserwacji lub wymiany komponentów. Natomiast rozdzielnica HUAJIDIAN GCS wykorzystuje niezależną konstrukcję szuflady; każdy obwód odpowiada określonej szufladzie, którą można indywidualnie wyjąć w celu konserwacji lub wymiany, bez zakłócania zasilania innych obwodów, zapewniając w ten sposób większą ciągłość zasilania. Ponadto stopień ochrony produktu, obciążalność prądowa i możliwości inteligentnej sieci znacznie przewyższają parametry standardowych stacjonarnych skrzynek rozdzielczych klasy cywilnej.

P2: Czy rozdzielnicę niskiego napięcia HUAJIDIAN GCS można dostosować?

Tak. Jako profesjonalny producent i dostawca firma HUAJIDIAN może dostosować liczbę szuflad, konfiguracje obwodów, typy interfejsów komunikacyjnych i wymiary szaf w oparciu o specyficzne wymagania dotyczące dystrybucji mocy w sektorach takich jak wytwarzanie energii, przetwarzanie chemiczne i budownictwo. Wykorzystując ustandaryzowany system produkcji fabrycznej, skutecznie realizujemy produkcję zindywidualizowaną, zapewniając jednocześnie zgodność produktu i stabilność operacyjną, spełniając różnorodne potrzeby różnych gałęzi przemysłu w zakresie dystrybucji energii.

P3: Jakie usługi posprzedażne są dołączone do produktu?

HUAJIDIAN zapewnia kompleksową, kompleksową obsługę posprzedażną rozdzielnic niskiego napięcia GCS przez cały cykl życia produktu. Usługi obejmują wskazówki dotyczące instalacji na miejscu, uruchomienie sprzętu, szkolenia operacyjne, wskazówki dotyczące okresowych przeglądów i konserwacji oraz szybką reakcję na zapytania dotyczące usterek. Usługi gwarancyjne dotyczące problemów z jakością produktów są świadczone w ścisłej zgodności ze standardami branżowymi. Użytkownicy mogą w dowolnym momencie pytać o specyfikacje produktów, opcje dostosowywania, oferty cenowe i kwestie posprzedażowe; nasz profesjonalny zespół techniczny niezwłocznie dostarczy rozwiązania dostosowane do indywidualnych potrzeb.
