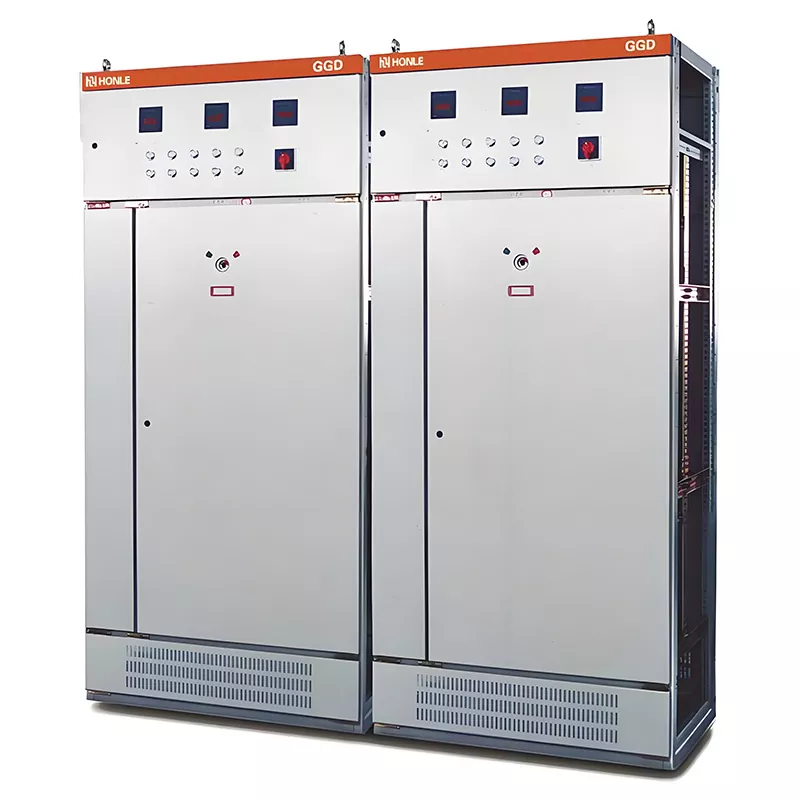

Rozdzielnica niskiego napięcia GGD

Rozdzielnica niskiego napięcia HUAJIDIAN GGD łączy w sobie dziesięciolecia doświadczenia produkcyjnego, ustandaryzowane linie produkcyjne i rygorystyczną kontrolę jakości. Równoważy bezpieczeństwo, trwałość i potrzebę inteligentnych modernizacji, zaspokajając potrzeby w zakresie dystrybucji energii w sektorach infrastruktury przemysłowej, handlowej, mieszkaniowej i energetycznej. Sprawdzony w wielu rzeczywistych projektach i w pełni certyfikowany, sprzęt oferuje klientom krajowym i międzynarodowym ekonomiczne, trwałe rozwiązanie do dystrybucji energii niskiego napięcia.

Dysponujemy własnym, kompleksowym zapleczem produkcyjnym, obejmującym warsztaty blacharskie, linie montażowe oraz pełną kontrolę jakości procesu, w tym testy starzenia po włączeniu zasilania. Produkty są dostarczane z pełną certyfikacją 3C, fabrycznymi certyfikatami zgodności i schematami systemu. Jako zaufany globalny dostawca oferujemy opcje dostosowywania — takie jak niestandardowe wymiary, konstrukcje antykorozyjne/przeciwwybuchowe oraz inteligentne aktualizacje dystrybucji — a także kompleksowe usługi, w tym badania lokalizacji, optymalizację rozwiązań i wskazówki dotyczące instalacji. Liczne udane wdrożenia projektów potwierdzają niezawodność sprzętu, w tym odporność na zwarcia, różne stopnie ochrony i separację izolacji.

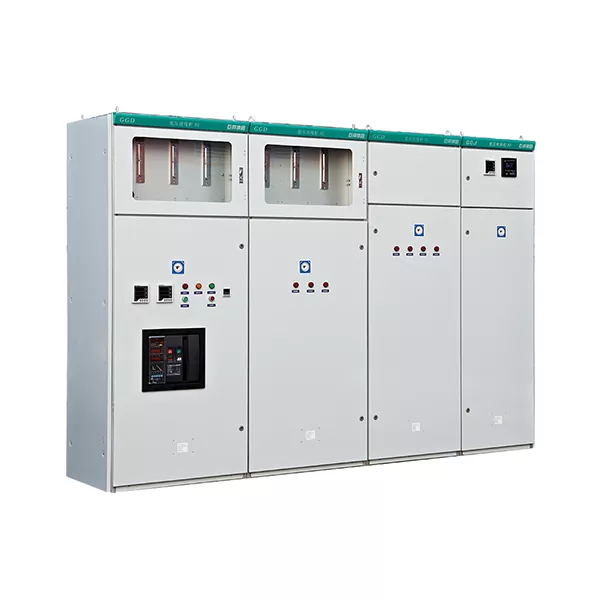

Przegląd produktu

Seria GGD składa się z wewnętrznych, stacjonarnych szaf rozdzielczych niskiego napięcia opracowanych niezależnie przez HUAJIDIAN, zaprojektowanych zgodnie z normą krajową GB7251 i normą międzynarodową IEC60439:

1 Odpowiednia sieć energetyczna: częstotliwość przemysłowa 50 Hz, systemy dystrybucji napięcia znamionowego 400 V.

2 Zakres prądu: 630A–3150A; obciążalność głównej szyny zbiorczej do 3150A (regulowana na życzenie).

3 podstawowe funkcje: dystrybucja mocy, ochrona przed przeciążeniem i zwarciem oraz sterowanie uruchamianiem/zatrzymywaniem silnika.

4 Elastyczna konfiguracja: Można ją łączyć z szafami zasilającymi, szafami zasilającymi odpływowymi i szafami kompensacji mocy biernej, tworząc zintegrowany system dystrybucji energii niskiego napięcia.

5 scenariuszy zastosowań: elektrownie, podstacje, obiekty przemysłowe i górnicze, zakłady przetwórstwa spożywczego, kompleksy handlowe i wysokie budynki mieszkalne.

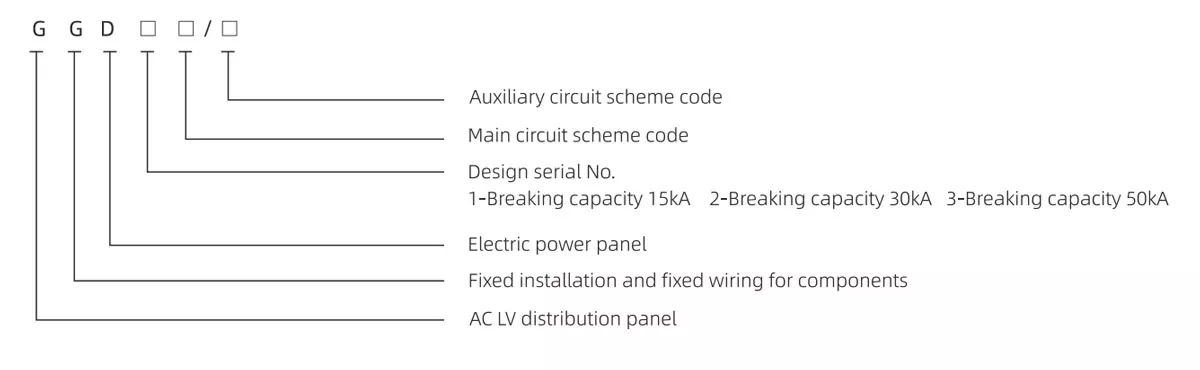

MODEL

Możliwości produkcyjne HUAJIDIAN

1. Dedykowany warsztat blacharski: obsługuje procesy cięcia, gięcia i formowania szafek.

2. Linia montażu wyspecjalizowanych komponentów: ustandaryzowane procedury montażu minimalizujące błędy ludzkie.

3. Kompleksowa kontrola materiałów przychodzących: rygorystyczna kontrola miedzianych szyn zbiorczych, wyłączników, płyt stalowych i elementów izolacyjnych przy wejściu.

4. Test wypalania gotowego produktu: Przed opuszczeniem fabryki każda szafa przechodzi test wypalania pod obciążeniem, aby wyeliminować ukryte usterki.

5. Kompletna dokumentacja dostawy: Każde urządzenie jest dostarczane z fabrycznym certyfikatem zgodności, pełną certyfikacją 3C oraz dostosowanymi schematami systemu pierwotnego i wtórnego.

Oprócz produktów standardowych oferujemy kompleksowe usługi dostosowywania: niestandardowe wymiary, ulepszenia w celu zapewnienia ochrony antykorozyjnej lub przeciwwybuchowej oraz instalację modułów zdalnej komunikacji i systemów monitorowania zużycia energii. Zapewniamy również badania na miejscu, optymalizację schematów i wskazówki techniczne na miejscu dotyczące instalacji.

Kluczowe dane techniczne

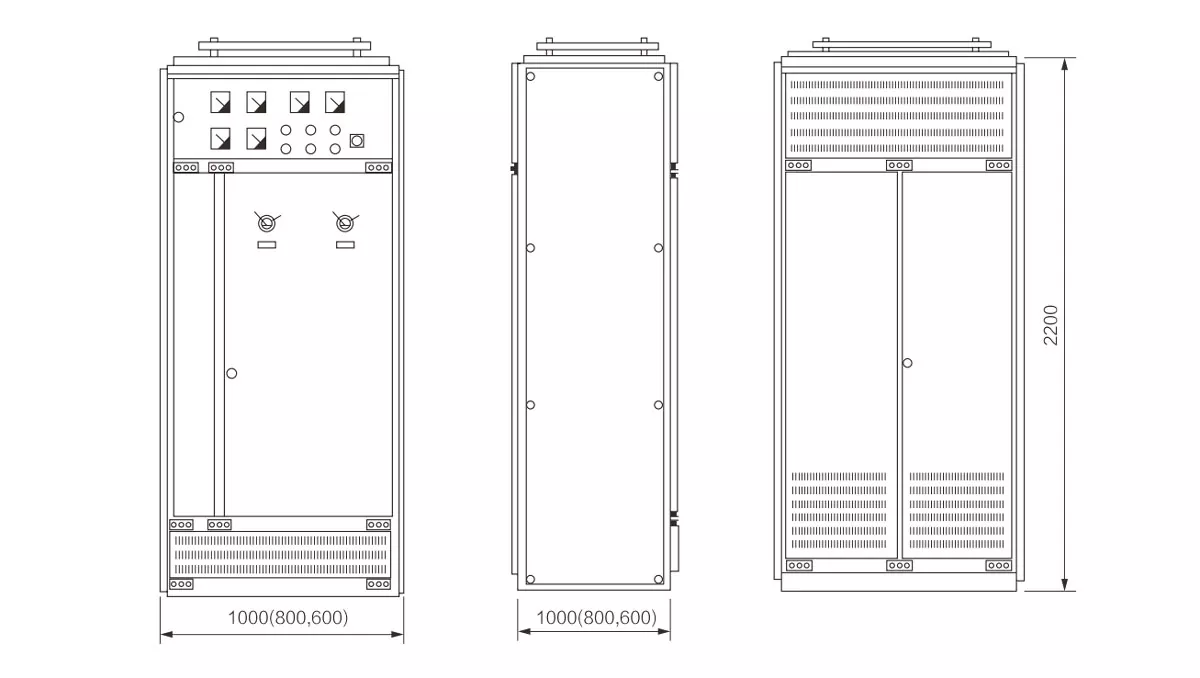

Modułowa konstrukcja szafy

1. Rama szafki i panele

Profile konstrukcyjne mają wstępnie nawiercone standardowe modułowe otwory montażowe o średnicy 20 mm i wykorzystują montaż śrubowy zamiast rozległego spawania; zapewnia to wysoką wytrzymałość mechaniczną zdolną wytrzymać siły elektromagnetyczne powstające podczas zwarć. Drzwi szaf i panele boczne są wykonane z wysokiej jakości stali walcowanej na zimno o grubości 1,5–2,0 mm, poddanej procesowi dwuwarstwowemu (fosforanowanie/usuwanie rdzy, a następnie elektrostatyczne malowanie proszkowe epoksydowe), aby zapewnić odporność na kwasy i zasady oraz długoterminową trwałość przed złuszczaniem i rdzą.

2. Górny przedział szyn zbiorczych

Niezależna, szczelna komora szyn zbiorczych na górze mieści miedziane szyny główne T2 zabezpieczone trudnopalnymi zaciskami szyn zbiorczych PPO (odporność na temperaturę 120°C). W tym izolowanym przedziale znajdują się potencjalne uszkodzenia szyn zbiorczych, zapobiegając uszkodzeniom komponentów opisanych w poniższych sekcjach.

3. Przednia komora jednostki funkcjonalnej

Obszar operacyjny skierowany do przodu jest podzielony na sekcję oglądania przyrządów i sekcję obsługi przełączników; przezroczyste okienko umożliwia odczyt przyrządów i sprawdzenie stanu przełączenia bez konieczności otwierania drzwi. Integruje wyłączniki automatyczne, styczniki, przyrządy i lampki sygnalizacyjne, aby ułatwić wieloobwodową dystrybucję mocy.

4. Dolny przedział kablowy

Niezależna komora na okablowanie na dole zawiera wstępnie wycięte porty wejściowe/wyjściowe kabli i żaluzje wentylacyjne. Okablowanie zasilania i sterowania są poprowadzone oddzielnie, aby zapobiec zakłóceniom podczas konserwacji, a gęste otwory wentylacyjne w podstawie stale obniżają wewnętrzną temperaturę roboczą.

Podstawowe zalety produktu

1. Doskonałe bezpieczeństwo zwarciowe

Rozdzielnica niskiego napięcia GGD wytrzymuje krótkotrwały prąd wytrzymywany do 50kA; Wybrane szyny zbiorcze i komponenty przeszły symulowane testy pod kątem wzrostu temperatury zwarciowej. W przypadku nagłego zwarcia konstrukcja szafy pozostaje nieodkształcona, a szyny miedziane nie topią się, co znacznie zmniejsza ryzyko pożaru w systemach dystrybucji energii. Dzięki temu nadaje się do obiektów z obciążeniami impulsowymi o dużej mocy, takich jak huty i zakłady przemysłu ciężkiego.

2. Podzielona na przedziały izolacja i kompleksowa ochrona przed porażeniem elektrycznym

Standardowy stopień ochrony IP30 zapobiega przedostawaniu się ciał stałych o średnicy większej niż 2,5 mm i przypadkowemu kontaktowi palców z częściami pod napięciem. Szyna zbiorcza, jednostka funkcjonalna i przedziały kablowe są całkowicie izolowane, co gwarantuje, że zwarcie w jednej strefie nie rozprzestrzeni się na inne. Opcjonalna funkcja odcięcia zasilania blokadą drzwi eliminuje ryzyko porażenia prądem podczas konserwacji.

3. Konstrukcja z dostępem od przodu zapewniająca tanią rozbudowę i modyfikację

Dzięki pełnemu dostępowi od przodu wszystkie komponenty są instalowane z przodu; wymiana części lub poprowadzenie kabli nie wymaga zdejmowania panelu tylnego. Standaryzowane modułowe otwory montażowe pozwalają na przyszłe zwiększanie wydajności bez modyfikacji ramy, redukując koszty związane z przestojami i modernizacją.

4. Szeroki zakres temperatur, odpowiedni do trudnych warunków pracy

Standardowa rozdzielnica niskiego napięcia GGD jest odpowiednia do konwencjonalnych środowisk w zakresie od -5°C do +40°C. Ulepszona obudowa o stopniu ochrony IP54 jest przeznaczona do środowisk o wysokiej wilgotności, zapylenia lub korozyjności, takich jak zakłady chemiczne i garaże podziemne, zapewniając stabilną pracę nawet w obszarach o znacznych wahaniach temperatury.

Scenariusze zastosowań

1. Sektor przemysłowy: hutnictwo i górnictwo, zakłady produkcji maszyn, chemiczne parki przemysłowe i zakłady przetwórstwa spożywczego; dystrybucja mocy i sterowanie obrabiarkami, sprężarkami powietrza i silnikami wentylatorów.

2. Budynki komercyjne i mieszkalne: wysokie kompleksy mieszkalne, kompleksy handlowe i podziemne pomieszczenia dystrybucyjne budynków biurowych; zasilanie i sterowanie oświetleniem, centralną klimatyzacją i pompami pożarniczymi.

3. Infrastruktura energetyczna: Małe i średnie elektrownie oraz regionalne podstacje; kompletne systemy dystrybucji zasilania niskiego napięcia dla urządzeń pomocniczych.

Przypadki projektów ze świata rzeczywistego

1. Projekt GGD o dużej mocy wyłączalnej 50 kA dla huty Gansu

Huta metali nieżelaznych w północno-zachodnich Chinach zakupiła 48 jednostek rozdzielnicy GGD HUAJIDIAN 1200A o dużej zdolności wyłączania, która miała służyć jako główne szafy rozdzielcze w jej warsztacie, gdzie zakład borykał się z dużymi skokami prądu obciążenia i rygorystycznymi wymogami w zakresie ochrony przed zwarciami. Sprzęt działał nieprzerwanie przez trzy lata bez deformacji obudowy lub usterek związanych z przegrzaniem szyn zbiorczych; nasz zespół zajął się całym procesem, w tym badaniem terenu, optymalizacją rozwiązania i wytycznymi dotyczącymi instalacji na miejscu.

2. Projekt GGD odporny na korozję IP54 dla Nadbrzeżnego Parku Chemicznego

Podziemna stacja pomp w nadmorskim parku chemicznym zakupiła 26 jednostek dostosowanej do potrzeb rozdzielnicy odpornej na korozję o stopniu ochrony IP54, która wytrzymuje wysoką wilgotność i gazy korozyjne. Udoskonaliliśmy proces powlekania i zainstalowaliśmy uszczelnione dławiki kablowe; sprzęt działał stabilnie przez 24 miesiące, bez problemów związanych z rdzą lub degradacją izolacji.

Często zadawane pytania

P1: Jakie usługi dostosowywania obsługuje rozdzielnica niskiego napięcia HUAJIDIAN GGD?

A1: Trzy kluczowe obszary dostosowywania: ① Dostosowywanie wymiarowe: Dostosowywanie wymiarów szafy (długość, szerokość, wysokość) w celu dopasowania do określonej przestrzeni pomieszczenia dystrybucji zasilania; ② Ulepszenia ochrony: stopnie ochrony IP40/IP54, powłoki antykorozyjne i przeciwwybuchowe wzmocnienie konstrukcyjne, odpowiednie dla zakładów chemicznych i górnictwa; ③ Inteligentne aktualizacje: Wstępna instalacja funkcji zdalnej komunikacji, monitorowania zużycia energii i urządzeń do automatycznej kompensacji mocy biernej. Bezpłatne usługi obejmują badania na miejscu, optymalizację rysunków i wskazówki dotyczące instalacji na miejscu.

P2: Jakie dokumenty kwalifikacyjne są dołączone do dostawy każdego urządzenia HUAJIDIAN GGD?

A2: W momencie wysyłki dostarczany jest kompletny zestaw oficjalnej dokumentacji: fabryczny certyfikat zgodności, pełny obowiązkowy raport certyfikacyjny 3C, schematy układu elektrycznego, schematy rozmieszczenia szyn zbiorczych oraz szczegółowa lista specyfikacji komponentów. Cała dokumentacja spełnia standardy odbiorowe krajowych sieci elektroenergetycznych oraz wymagania przetargów na projekty zagraniczne.
