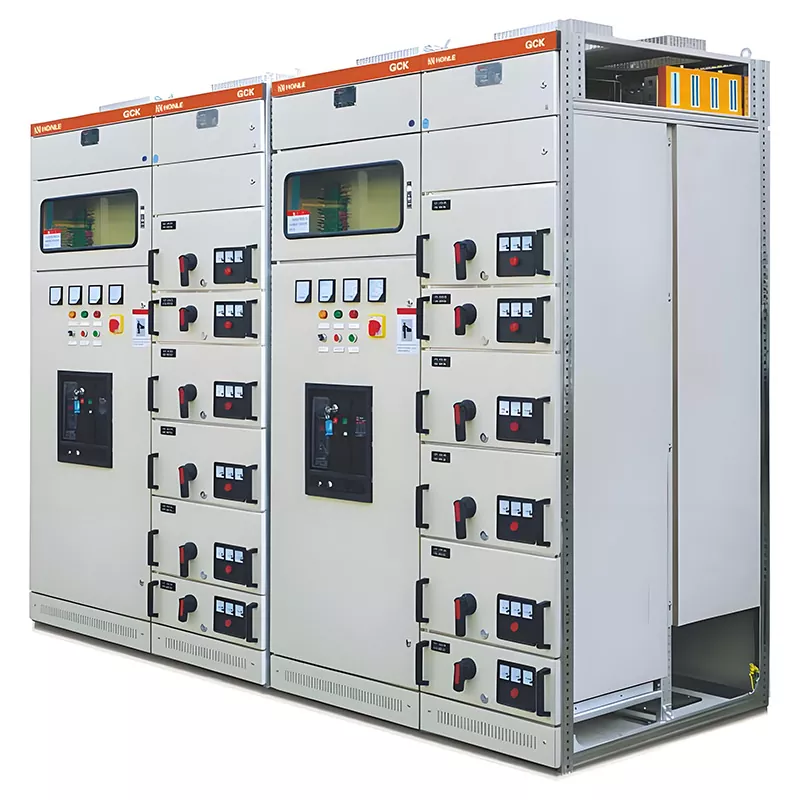

Rozdzielnica niskiego napięcia GCK

W rozdzielnicy niskiego napięcia HUAJIDIAN GCK zastosowano wysuwaną szufladę, co ułatwia konserwację. Pozwala na elastyczne konfiguracje — obejmujące szafy z podajnikiem wejściowym, szafki z szufladami podajnika i szafy pomiarowe — w celu obsługi sterowania uruchamianiem/zatrzymywaniem silnika oraz zabezpieczeniem przed zwarciem/przeciążeniem. Jest to główne modułowe rozwiązanie niskonapięciowe przeznaczone do pomieszczeń dystrybucji zasilania o dużej mocy.

Jako niezawodny dostawca kompleksowych rozwiązań w zakresie dystrybucji energii, oferujemy różne usługi dostosowywania o wartości dodanej: niestandardowe wymiary szaf, specjalistyczne zabiegi antykorozyjne/zabezpieczające przed wilgocią oraz integrację modułów komunikacji zdalnej i monitorowania energii online. Zapewniamy również bezpłatne badania terenu przed realizacją projektu, aby upewnić się, że sprzęt jest dostosowany do układu obciążenia placu budowy.

Każde urządzenie posiada certyfikat 3C, fabryczny certyfikat zgodności i podstawowy schemat systemu. Blacha szafy objęta jest 2-letnią gwarancją, natomiast elementy wewnętrzne spełniają oryginalne standardy gwarancji producenta; zapewniamy również dożywotnie konsultacje techniczne i dostawę części zamiennych.

Scenariusze zastosowań

1. Zakłady przemysłowe, fabryki chemiczne i warsztaty przybrzeżne narażone na działanie mgły solnej

2. Duże kompleksy handlowe i biurowce

3. Projekty miejskiej komunikacji kolejowej i miejskich tuneli metra

4. Scentralizowane obszary sterowania silnikami i pomieszczenia dystrybucji/pomiaru mocy w kompleksach przemysłowych

MODEL

Podstawowe parametry techniczne elektryczne

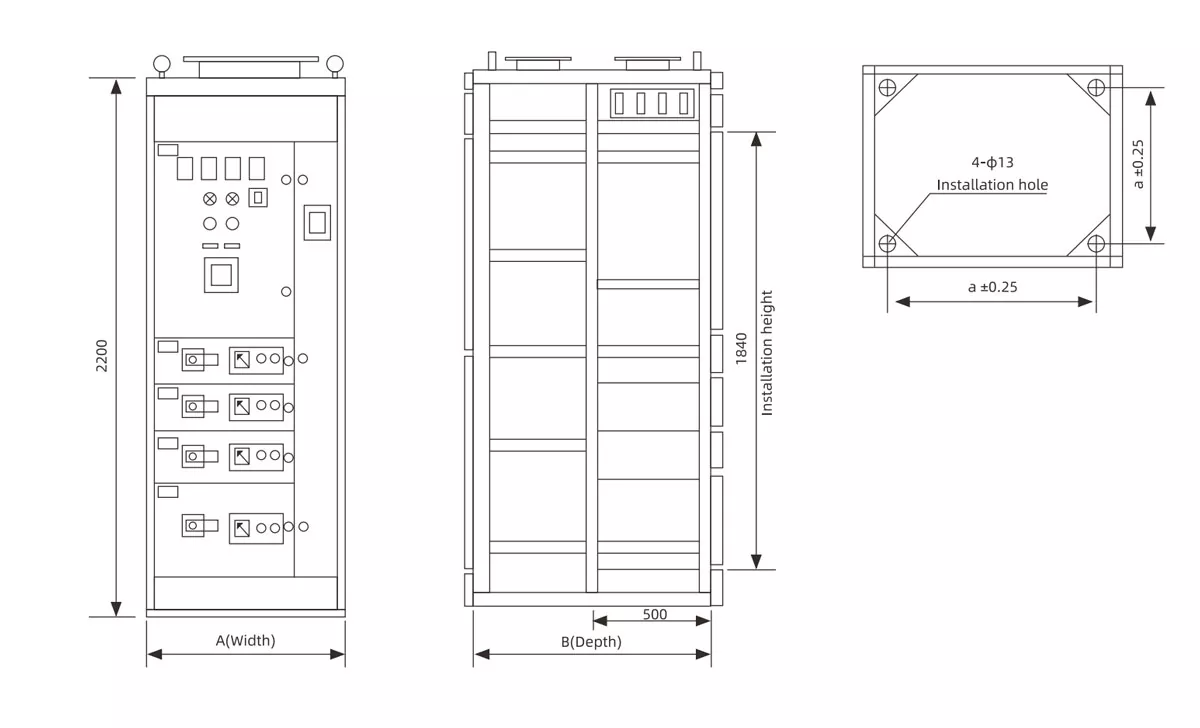

Projekt konstrukcyjny i kluczowe cechy

1. Szafka z profilem 8MF montowana śrubami (bez spawów)

Obudowa jest montowana przy użyciu standardowych profili i śrub formowanych na zimno 8MF, tworząc bezspawową ramę o dużej wytrzymałości mechanicznej, zdolną wytrzymać odkształcenia spowodowane siłami elektromagnetycznymi zwarcia.

Panele szaf wykonane są ze stali walcowanej na zimno, poddanej trawieniu, fosforanowaniu i elektrostatycznemu natryskiwaniu epoksydowemu, co zapewnia doskonałą odporność na korozję i starzenie, zapewniając trwałość bez rdzewienia i łuszczenia się farby podczas długotrwałego użytkowania w pomieszczeniach dystrybucyjnych. Modułowe wycięcia są wstępnie zarezerwowane, aby ułatwić przyszłe aktualizacje i modyfikacje.

2. Szuflady z trójpozycyjną blokadą bezpieczeństwa

- Pozycja serwisowa: Szuflada całkowicie wsunięta; podłączone są zarówno główne, jak i wtórne obwody sterujące, co umożliwia normalną pracę.

- Pozycja testowa: Obwód główny odłączony; obwód wtórny zasilany w celu testowania/odbioru do eksploatacji bez napędzania dalszych obciążeń.

- Pozycja rozłączona: Szuflada całkowicie wysunięta; zarówno obwody główne, jak i wtórne są pozbawione napięcia, co zapewnia bezpieczeństwo podczas konserwacji i wymiany podzespołów.

Wyposażona w mechaniczny mechanizm blokujący, który zapobiega wymuszeniu, gdy szuflada jest pod napięciem, eliminując zagrożenia bezpieczeństwa.

Podstawowe zalety produktu

1. Niższe koszty rozbudowy i modernizacji wydajności

Ustandaryzowane specyfikacje modułów szuflad pozwalają na zwiększenie ładowności po prostu poprzez zainstalowanie dodatkowych modułów szuflad – bez modyfikowania głównej ramy szafy – co skutkuje znacznie niższymi kosztami modernizacji w porównaniu do kosztów modernizacji szaf GGD typu stałego.

2. Wyższe wykorzystanie przestrzeni

Przy identycznych wymiarach zewnętrznych rozdzielnica niskiego napięcia GCK może pomieścić o 60% więcej obwodów odpływowych niż w szafach stacjonarnych, zmniejszając wymaganą powierzchnię pomieszczenia dystrybucji energii i oszczędzając na kosztach prac inżynieryjnych.

3. Silna zdolność adaptacji do środowiska

Modele standardowe pasują do konwencjonalnych środowisk wewnętrznych; dostępne są dostosowane do indywidualnych potrzeb szafy antykorozyjne o stopniu ochrony IP54 przeznaczone do stosowania w trudnych warunkach, takich jak zakłady chemiczne, podziemne tunele użytkowe i obszary przybrzeżne narażone na duże ryzyko mgły solnej.

4. Obsługuje inteligentne aktualizacje

Można dodać moduły do ​​zdalnej komunikacji i monitorowania zużycia energii online, aby umożliwić przesyłanie danych i zdalne alarmowanie o usterkach, ułatwiając cyfrową transformację inteligentnych fabryk i inteligentnych budynków.

Przykłady projektów ze świata rzeczywistego

Przypadek 1: Przybrzeżne zakłady chemiczne w Shandong

Ze względu na wysoką wilgotność i silną korozję mgły solnej zakład zakupił 32 jednostki dostosowanej do potrzeb klienta rozdzielnicy niskiego napięcia GCK o stopniu ochrony IP54, odpornej na korozję. Wyposażone w pogrubione powłoki antykorozyjne i uszczelnione konstrukcje szuflad, jednostki działają nieprzerwanie przez cztery lata bez rdzy i degradacji izolacji. Silniki na poszczególnych liniach produkcyjnych można wycofać do konserwacji bez przerwy w dostawie prądu w całym zakładzie, co zmniejsza straty związane z przestojami o 70% w porównaniu z poprzednimi szafami stacjonarnymi.

Przypadek 2: 38-piętrowy komercyjny budynek biurowy w Jiangsu

Podziemna rozdzielnia zasilająca wyposażona jest w 18 szaf w standardzie IP30 obsługujących dystrybucję energii dla systemów HVAC, wind, oświetlenia i urządzeń przeciwpożarowych. Układ szuflad o dużej gęstości pozwala zaoszczędzić prawie 20 m² przestrzeni inżynieryjnej w pomieszczeniu dystrybucji zasilania; wyposażony w moduł monitorowania zużycia energii, zarządca nieruchomości może przeglądać dane dotyczące energii elektrycznej w czasie rzeczywistym, aby zoptymalizować zużycie energii w godzinach szczytu/poza szczytem i obniżyć koszty energii elektrycznej.

Często zadawane pytania

P1: Czy rozdzielnice niskiego napięcia GCK można stosować w zakładach chemicznych lub na obszarach przybrzeżnych, w których występuje mgła solna?

A1: Tak. Dostępne są wersje o wysokim stopniu ochrony (IP40, IP54), wyposażone w pogrubione szafki pokryte powłoką epoksydową, uszczelnione szuflady i obróbkę powierzchni odporną na mgłę solną, dzięki czemu nadają się do warsztatów chemicznych, podziemnych tuneli użyteczności publicznej i obiektów przybrzeżnych; standardowa wersja IP30 nadaje się tylko do suchych, wewnętrznych pomieszczeń rozdzielczych, wolnych od gazów korozyjnych.

P2: Jakie są różnice pomiędzy rozdzielnicą wysuwną GCK a rozdzielnicą stacjonarną GGD pod względem zwiększenia wydajności i liczby obwodów odpływowych?

Odpowiedź 2: Istnieją dwie kluczowe różnice: Po pierwsze, szuflady GCK są ustandaryzowane; dodanie nowych ładunków wymaga po prostu zainstalowania dodatkowej szuflady bez modyfikacji ramy szafy, co skutkuje kosztami modyfikacji o połowę niższymi niż w przypadku jednostek GGD. Po drugie, w przypadku szaf tej samej wielkości liczba obwodów wychodzących zwiększa się o 60%, co znacznie zmniejsza inwestycje w zakresie inżynierii lądowej i wodnej w pomieszczeniu dystrybucji zasilania.
