Szafka rozdzielcza niskiego napięcia

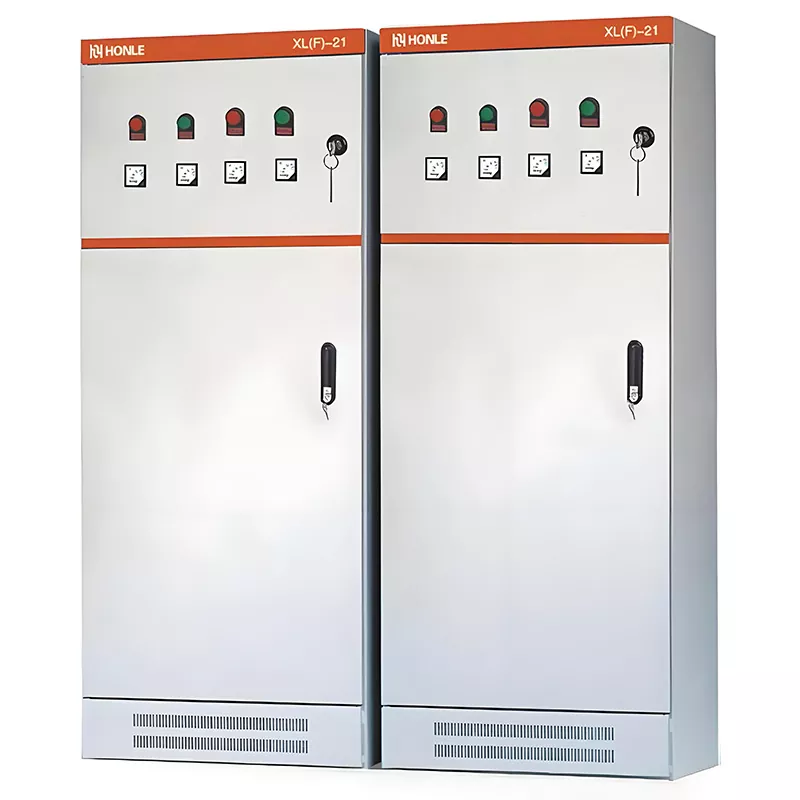

Dostosowana do potrzeb klienta szafa rozdzielcza niskiego napięcia XL(F)-21 firmy HUAJIDIAN ma klasyczną szaro-białą obudowę z pomarańczowym paskiem akcentującym u góry. Drzwi szafy podzielone są na górną część roboczą oraz dolną szczelną komorę sprzętową, z zamykanymi drzwiami zapewniającymi bezpieczeństwo użytkowania. Zintegrowana żaluzja wentylacyjna na dole zapewnia zarówno odprowadzanie ciepła, jak i ochronę przed kurzem.

Panel przedni jest standardowo wyposażony w czerwone/zielone wskaźniki stanu (praca/usterka), mierniki napięcia i prądu oraz główny przełącznik kluczykowy, umożliwiający monitorowanie stanu obwodu w czasie rzeczywistym bez otwierania obudowy. Instalacja jest elastyczna i umożliwia samodzielne umieszczenie na ścianie lub konfiguracje modułowe obok siebie, dzięki czemu nadaje się do projektów dystrybucji zasilania o dużej wydajności i wielu obwodach.

Jako globalny dostawca sprzętu do dystrybucji energii, HUAJIDIAN prowadzi własną fabrykę, ściśle przestrzegając norm GB/T 7251.12-2013 i IEC 60439. Dzięki historii udanych realizacji projektów szafy niezawodnie nadają się do środowisk takich jak zapylone zakłady przemysłowe, budynki komercyjne i infrastruktura miejska, w pełni spełniając wymogi bezpieczeństwa w przemysłowych i cywilnych zastosowaniach elektrycznych.

MODEL

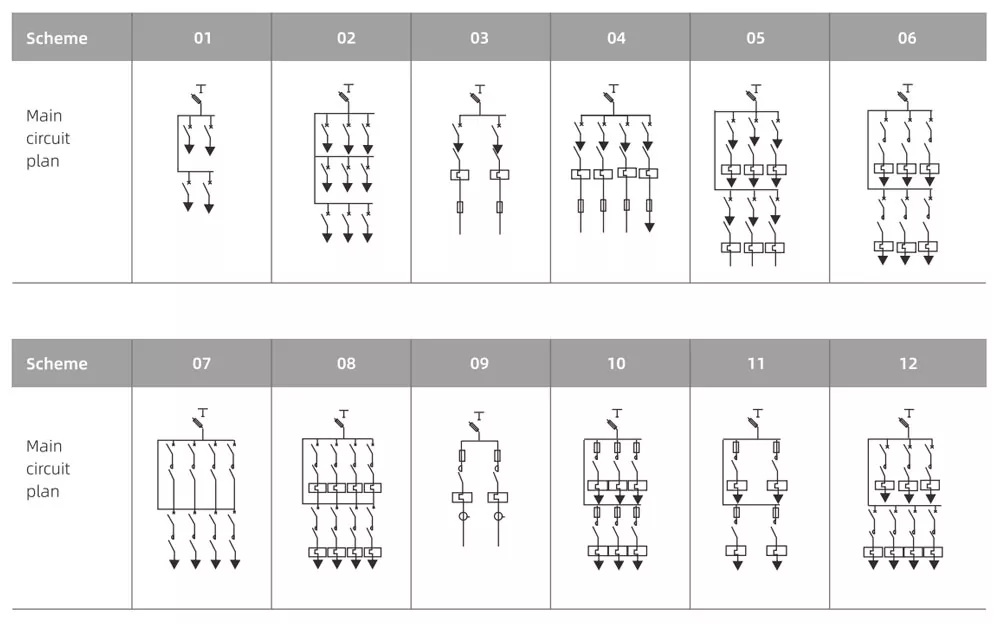

Podstawowe parametry techniczne

SZCZEGÓŁOWE ZDJĘCIA

Kluczowe zalety produktu

1. Ulepszona konstrukcja żaluzji odporna na kurz

W przeciwieństwie do standardowych szaf XL-21, model XL(F) charakteryzuje się zoptymalizowanym uszczelnieniem połączeń szafy i ulepszonymi dolnymi żaluzjami. Taka konstrukcja zapewnia wentylację, jednocześnie blokując kurz i wilgoć, zmniejszając w ten sposób ryzyko zwarć i starzenia się podzespołów, dzięki czemu idealnie nadaje się do zapylonych warsztatów w branżach takich jak odlewnictwo, tekstylia i obróbka skrawaniem.

2. Wielowarstwowy system ochrony bezpieczeństwa

Podwójne zabezpieczenie (przeciążenie, zwarcie i upływ prądu) zarówno dla wyłączników głównych, jak i odgałęzionych, wyposażone w czerwone lampki sygnalizacyjne awarii, umożliwiające natychmiastowe wizualne ostrzeganie o anomaliach w obwodzie; niezależne uziemienie drzwi szafy, ramy i szyn miedzianych, w połączeniu z konstrukcją z oddzielnym uziemieniem neutralnym, eliminuje ryzyko powstania napięcia w obudowie szafy; podwójny mechanizm ryglujący (główny klucz sterujący + mechaniczny zamek drzwi) zapewnia blokadę zasilania podczas konserwacji, zapobiegając przypadkowemu uruchomieniu pod napięciem.

3. Energooszczędne i trwałe szyny zbiorcze z miedzi o wysokiej czystości

Znormalizowana konfiguracja wykorzystująca sztywne miedziane szyny zbiorcze TMY zgodne ze standardem krajowym (GB), oferująca doskonałą przewodność i wysoką obciążalność prądową, zapewniając minimalne wytwarzanie ciepła podczas długotrwałej pracy przy pełnym obciążeniu; znormalizowane perforacje szyn zbiorczych i zorganizowane okablowanie odgałęźne zmniejszają rezystancję styków, minimalizując w ten sposób straty energii i koszty energii elektrycznej w czasie.

4. Elastyczne opcje dostosowywania i dostaw

Fabryka HUAJIDIAN obsługuje dwa modele dostaw: w pełni zmontowane szafy, wstępnie zainstalowane z komponentami zgodnymi z normami krajowymi lub sprzedaż pustych szaf wraz z kompletnym zestawem materiałów pomocniczych (miedziane szyny zbiorcze, zamki do drzwi, szyny montażowe); Wymiary szafy, stopnie ochrony i obwody wewnętrzne można dostosować do konkretnych wymagań.

Obowiązujące warunki środowiskowe

1. Temperatura otoczenia: -5°C do +40°C; średnia dobowa temperatura nie przekraczająca 35°C;

2. Wysokość montażu: ≤2000 m; rozwiązania obniżające parametry dostępne do zastosowań na dużych wysokościach;

3. Wilgotność otoczenia: Wilgotność względna ≤90% (przy 20°C, bez kondensacji); W wilgotnych środowiskach warsztatowych można zainstalować wentylatory osuszające;

4. Scenariusze zabronione: Nie do użytku na zewnątrz; nieodpowiednie dla środowisk z silnie korozyjnymi gazami lub atmosferą łatwopalną/wybuchową; W strefach zagrożonych wybuchem wymagane są specjalistyczne szafy przeciwwybuchowe.

Studium przypadku zastosowania w świecie rzeczywistym

Przypadek 1: Warsztaty przędzenia tekstyliów na dużą skalę (środowisko przemysłowe z pyłem)

Duży krajowy producent tekstyliów zakupił 16 jednostek rozdzielnicy elektrycznej niskiego napięcia HUAJIDIAN XL(F)-21 400A do użytku w swoich przędzalniczych liniach produkcyjnych. W warsztacie przez cały rok powstają znaczne ilości włókien bawełnianych i kurzu; dzięki ulepszonym żaluzjom pyłoszczelnym IP30, sprzęt działa nieprzerwanie przez rok bez gromadzenia się kurzu i awarii zwarciowych, redukując częstotliwość konserwacji o 60% w porównaniu do standardowych jednostek XL-21. Wiele szaf jest połączonych równolegle w celu centralnego sterowania 48 przędzarkami, co ułatwia ujednolicone monitorowanie i szybkie rozwiązywanie problemów.

Studium przypadku 2: Wielopiętrowy biurowiec o mieszanym przeznaczeniu (scenariusz dotyczący infrastruktury cywilnej)

22-piętrowy komercyjny budynek biurowy jest wyposażony w osiem głównych szaf rozdzielczych zasilania HUAJIDIAN 630A i dwadzieścia cztery szafy rozdzielcze dla oddziałów. Środowisko wewnętrzne odpowiada standardowemu stopniowi ochrony IP30, a instrumenty wizualne skierowane do przodu zmniejszają obciążenie pracą podczas rutynowych inspekcji. Niezależna konstrukcja uziemienia zapobiega zakłócaniu przez elektryczność statyczną wrażliwej elektroniki biurowej, a stojąca na podłodze konstrukcja przylegająca do ściany idealnie pasuje do wąskich szybów elektrycznych budynku.

Często zadawane pytania

P1: Jaka jest kluczowa różnica pomiędzy szafą pyłoszczelną XL (F)-21 a standardową szafą rozdzielczą XL-21?

Odp.: XL (F)-21 to ulepszony, pyłoszczelny model HUAJIDIAN; posiada paski uszczelniające na szwach obudowy i zoptymalizowane, odporne na kurz żaluzje u podstawy, zapewniające doskonałą odporność na kurz – idealne do zakurzonych warsztatów, takich jak zakłady tekstylne lub odlewnicze. Standardowy XL-21 zapewnia jedynie podstawowy stopień ochrony IP30 bez wzmocnionej ochrony przed kurzem, dzięki czemu lepiej nadaje się do czystych środowisk, takich jak budynki biurowe.

P2: Jaka jest maksymalna obciążalność prądowa i liczba obwodów odgałęzionych standardowej szafy rozdzielczej niskiego napięcia? Czy można zwiększyć pojemność?

Odp.: Standardowa szafa obsługuje prąd znamionowy wyłącznika głównego do 630 A i może pomieścić od 6 do 12 obwodów odgałęzionych, w zależności od szerokości szafy. W przypadku większych wymagań dotyczących wydajności można połączyć wiele szaf równolegle bez konieczności wprowadzania dodatkowych modyfikacji konstrukcyjnych.

P3: Czy można kupić samą pustą szafkę i samodzielnie zamontować komponenty? Jakie akcesoria są w zestawie?

Odp.: HUAJIDIAN oferuje puste szafki XL (F)-21 do osobnego zakupu, wraz z akcesoriami instalacyjnymi, takimi jak miedziane szyny zbiorcze TMY, zamki antywłamaniowe, szyny DIN i listwy zaciskowe. Standardowe rozmiary są łatwo dostępne, a niestandardowe szafki można również dostosować do własnych rysunków.
