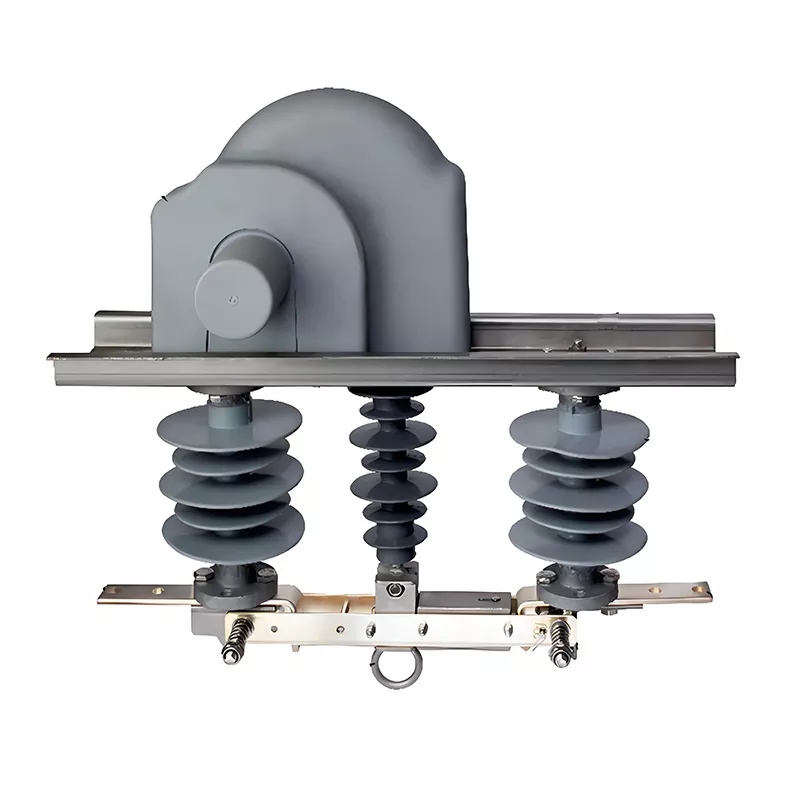

Wyłącznik wysokiego napięcia

Wyłącznik wysokiego napięcia HUAJIDIAN jest urządzeniem izolującym bez obciążenia, bez możliwości gaszenia łuku. Jego podstawową funkcją jest utworzenie wyraźnej, widocznej szczeliny powietrznej po otwarciu wyłącznika, fizycznie izolując źródło zasilania od strony obciążenia, aby zapewnić bezpieczeństwo personelu konserwacyjnego.

Jako inteligentne urządzenie izolujące głównego nurtu do modernizacji automatyki dystrybucyjnej, może działać niezależnie lub łączyć się ze standardowymi wyłącznikami próżniowymi montowanymi na słupach, tworząc zintegrowaną jednostkę „wyłącznik + odłącznik”. Dzięki głębokiej wiedzy specjalistycznej na temat chińskiego sektora zewnętrznych urządzeń zasilających średniego napięcia oferujemy zarówno standardowe produkty, jak i niestandardowe rozwiązania, które są zgodne z międzynarodowymi standardami technicznymi w zakresie napięcia, izolacji i automatyzacji.

Podstawowe elementy konstrukcyjne

1. Montowany od góry szary elektryczny mechanizm operacyjny / inteligentny sterownik

Posiada wbudowany silnik, przekładnię zębatą i moduł sterujący. Obsługuje lokalną obsługę ręczną, elektryczne otwieranie/zamykanie i zdalne sterowanie wysyłką, umożliwiając bezpośrednią integrację z systemami automatyki dystrybucyjnej. Obsługuje również opcjonalne moduły do ​​zdalnej sygnalizacji położenia i wskazania linii pod napięciem, spełniając wymagania inteligentnych sieci dla „Czterech pilotów” (zdalna sygnalizacja, zdalny pomiar, zdalne sterowanie i zdalna regulacja).

2.

2. Tuleje izolacyjne

W fazach lewej i prawej zastosowano izolatory o dużej przesłonie do podparcia obwodu przewodzącego, podczas gdy faza środkowa ma zwartą konstrukcję o małej przesłonie, służącą jako podpora izolacyjna dla uziemnika i mechanizmu transmisyjnego, ułatwiając zwartą instalację na słupach elektroenergetycznych.

3. Styki i zaciski przewodzące

Wykonane ze stopu o wysokiej przewodności i zabezpieczone przed korozją i utlenianiem, zapewniając stabilną ciągłość obwodu w trudnych warunkach zewnętrznych.

4. Centralny pierścień podnoszący i konstrukcja blokady sprężynowej

Umożliwia mechaniczną blokadę pomiędzy obsługą ręczną a uziemnikiem; blokuje pozycje otwarte/zamknięte, aby wyeliminować ryzyko przypadkowego uruchomienia.

Kluczowe zalety funkcjonalne

1. Wizualna izolacja fizyczna zapewniająca bezpieczeństwo konserwacji

Po wyłączeniu zasilania odłącznik wysokiego napięcia tworzy wyraźną szczelinę powietrzną, całkowicie oddzielając źródło zasilania od obciążenia, zgodnie z globalnymi normami bezpieczeństwa dotyczącymi konserwacji sieci.

2. Trzy tryby sterowania dostosowane do różnych scenariuszy eksploatacji i konserwacji

Dostępne są opcje sterowania ręcznego, elektrycznego i zdalnego; Zdalna, scentralizowana obsługa zastępuje wspinanie się na słup na miejscu, znacznie zmniejszając ryzyko bezpieczeństwa związane z operacjami pod napięciem.

3. Kompatybilność z systemami automatyki dystrybucyjnej

Transmisja w czasie rzeczywistym sygnałów stanu otwarty/zamknięty do głównej stacji automatyki, spełniająca wymagania dotyczące zdalnej sygnalizacji dla aktualizacji samonaprawy inteligentnych sieci.

4. Rozszerzalne moduły funkcjonalne

Opcjonalne akcesoria obejmują wskaźniki stanu linii pod napięciem, monitorowanie usterek i blokady zapobiegające nieprawidłowemu działaniu, spełniając różnorodne potrzeby w zakresie budowy inteligentnych sieci w różnych regionach.

5. Kompaktowa konstrukcja do montażu na słupie

Konstrukcja szopy o zmniejszonych rozmiarach w fazie środkowej minimalizuje całkowitą objętość sprzętu, umożliwiając instalację na istniejących słupach energetycznych bez konieczności stosowania dodatkowych wsporników montażowych.

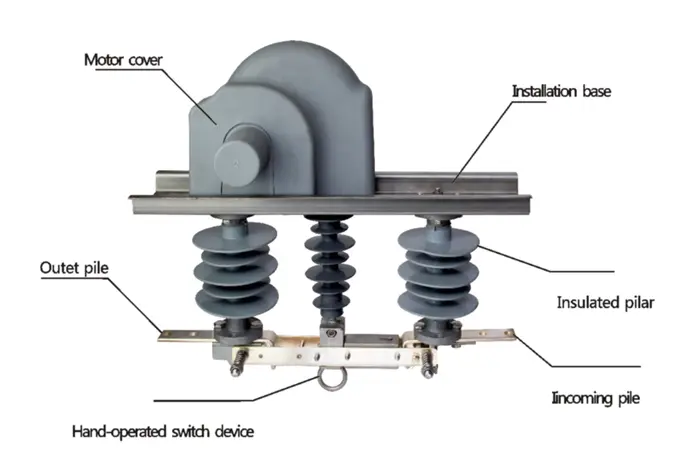

Reprezentacja strukturalna

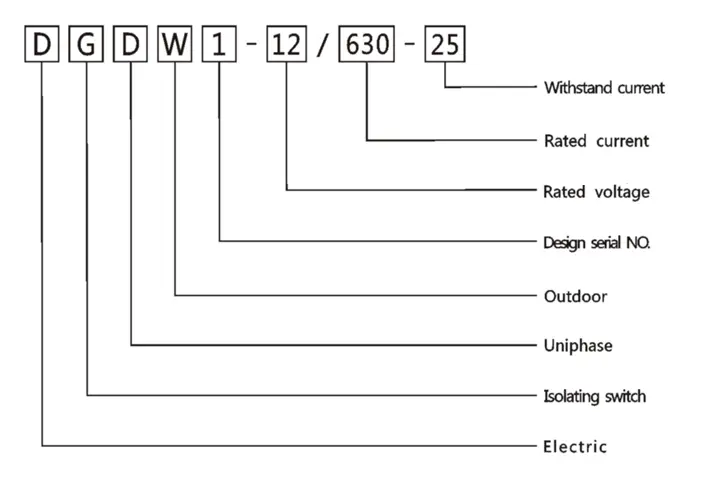

Wprowadzenie do typu

Standardowe podstawowe parametry techniczne

Kluczowe scenariusze zastosowań

1. Używany w połączeniu z wyłącznikami próżniowymi ZW8-12 lub ZW32-12 montowanymi na słupach, aby spełnić obowiązkowe wymagania dotyczące izolacji podczas konserwacji linii;

2. Dzielenie i rozgałęzianie linii podczas modernizacji automatyki miejskiej i wiejskiej sieci dystrybucyjnej, umożliwiające zdalne izolowanie uszkodzonych odcinków;

3. Dedykowane urządzenie zabezpieczające do konserwacji i wymiany urządzeń na miejskich i wiejskich liniach napowietrznych głównych i odgałęzionych 10kV.

Przykład wdrożenia w świecie rzeczywistym

W 2025 r. biuro dostaw energii w Azji Południowo-Wschodniej uruchomiło projekt modernizacji inteligentnej sieci dystrybucyjnej na obszarach wiejskich, obejmujący 42 miasta i wsie oraz ponad 180 km linii napowietrznych 10 kV. Oryginalne linie były wyposażone jedynie w tradycyjne ręczne rozłączniki pozbawione możliwości zdalnego sterowania; personel konserwacyjny musiał wspinać się na słupy, aby móc pracować na miejscu, co skutkowało przedłużającymi się przestojami i wysokim ryzykiem bezpieczeństwa.

Wykonawca projektu wybrał inteligentny odłącznik wysokiego napięcia firmy HUAJIDIAN w połączeniu z wyłącznikami próżniowymi ZW32-12 w celu stworzenia zautomatyzowanego systemu linii podzielonych na sekcje. Dostarczono ogółem 126 jednostek z dostosowanymi modyfikacjami, aby spełnić lokalne standardy krajowe dotyczące izolacji i protokołów komunikacyjnych.

Znaczące wyniki osiągnięte po roku pracy w sieci:

1. Operacje przełączania linii realizowane są w całości za pomocą pilota z centrum dyspozytorskiego, co zmniejsza częstotliwość pracy linii pod napięciem na miejscu o 85%;

2. Czas potrzebny na wyizolowanie usterki i przywrócenie zasilania został skrócony z 2–3 godzin do poniżej 3 minut, co znacznie zwiększa niezawodność zasilania;

3. Widoczna konstrukcja szczeliny izolacyjnej eliminuje ryzyko porażenia prądem podczas konserwacji, co skutkuje zerowym incydentem bezpieczeństwa przez cały rok.

Projekt ten w pełni potwierdza przydatność produktu do modernizacji sieci zagranicznych i demonstruje możliwości HUAJIDIAN w zakresie świadczenia kompleksowych, dostosowanych do potrzeb usług.

Porównanie: Inteligentny rozłącznik HUAJIDIAN ze standardowym ręcznym rozłącznikiem

Możliwości produkcyjne i usługi dostosowywania

HUAJIDIAN prowadzi niezależny zakład produkcyjny obejmujący prace badawczo-rozwojowe, tłoczenie, montaż i testowanie gotowych produktów, w pełni wyposażony w kompleksową aparaturę do testowania wydajności elektrycznej wysokiego napięcia. Zapraszamy klientów z całego świata do planowania wizyt na naszych liniach produkcyjnych i w obiektach badawczych oraz do osobistego wybierania próbek.

Wspieramy kompleksowe dostosowywanie w oparciu o normy krajowe: można regulować parametry izolacji, protokoły komunikacyjne, napięcia robocze, mechaniczne struktury blokujące i parametry ochrony obudowy. Niezależnie od tego, czy chodzi o standardowe zamówienia masowe, czy specjalistyczny sprzęt dostosowany do konkretnego projektu, nasz zespół techniczny zapewnia indywidualne wsparcie w zakresie rozwiązań; zapytania dotyczące parametrów, ofert i rysunków niestandardowych są mile widziane w każdej chwili.

Często zadawane pytania

P1: Czy ten odłącznik wysokiego napięcia może sam przerwać prąd obciążenia, jak wyłącznik próżniowy?

A1: Nie. To urządzenie jest przeznaczone do pracy bez obciążenia i nie posiada komory gaszenia łuku. Wyłącznik próżniowy musi najpierw przerwać prąd obciążenia, zanim rozłącznik utworzy widoczną przerwę izolacyjną. Przełączanie pod obciążeniem jest surowo zabronione, aby zapobiec wypadkom związanym z zwarciem łukowym; urządzenie to musi być używane w połączeniu z wyłącznikami instalowanymi na słupach, takimi jak ZW8-12 lub ZW32-12.

P2: Czy zdalne sterowanie jest funkcją standardową, czy wymaga dodatkowego dostosowania?

A2: Elektryczny mechanizm operacyjny i zdalny interfejs komunikacyjny są standardem w inteligentnych wyłącznikach HUAJIDIAN; Zdalna sygnalizacja stanu otwartego/zamkniętego jest wbudowana bez dodatkowych kosztów. Opcjonalne moduły — takie jak wskaźniki linii pod napięciem lub rozszerzenia monitorowania usterek — można dodać w zależności od konkretnych wymagań projektu.

P3: Czy parametry produktu można modyfikować, aby były zgodne ze standardami elektrycznymi obowiązującymi w krajach innych niż Chiny?

A3: Tak. Jako profesjonalny producent sprzętu do dystrybucji energii średniego napięcia oferujemy pełną personalizację parametrów, aby spełnić standardy na całym świecie – w tym prąd znamionowy, krótkotrwały prąd wytrzymywany, odległość upływu izolatora, protokoły zdalnej komunikacji i napięcie zasilania sterującego. Wystarczy podać lokalne oficjalne specyfikacje elektryczne, a nasz zespół badawczo-rozwojowy zoptymalizuje strukturę i parametry produktu, aby zapewnić zgodność z regionalnymi wymogami certyfikacyjnymi.
