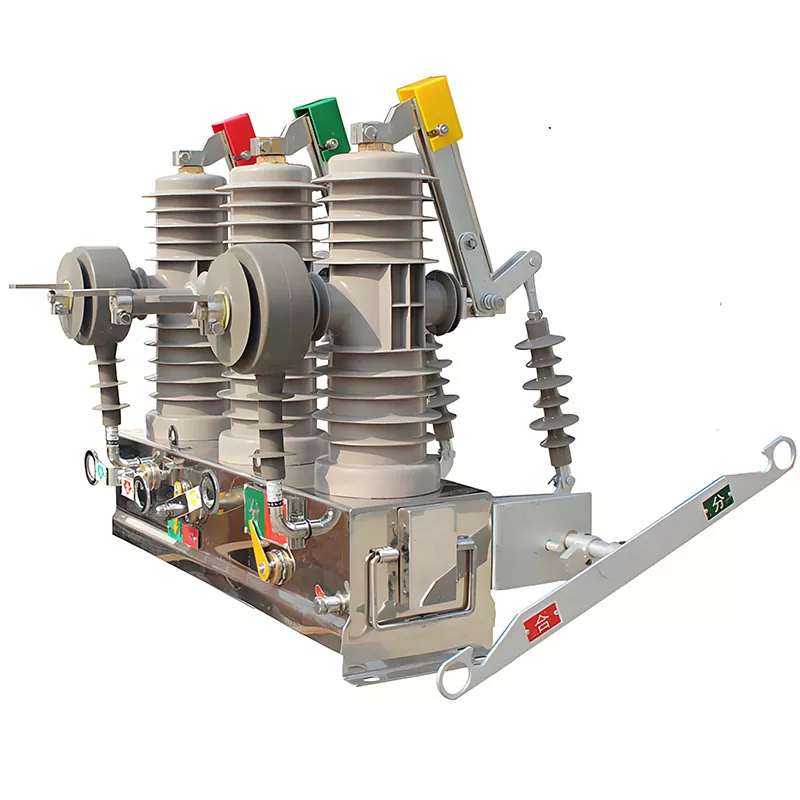

Wyłącznik próżniowy 11 kV montowany na słupie

Wyłącznik próżniowy HUAJIDIAN 11 kV do montażu na słupie stanowi ewolucję zaprojektowaną, aby rozwiązać problemy tradycyjnych przełączników zewnętrznych, a mianowicie wysoki wskaźnik awaryjności, uciążliwą konserwację i ograniczoną funkcjonalność. Przy napięciu znamionowym 12 kV jest kompatybilny z trójfazowymi zewnętrznymi sieciami dystrybucyjnymi AC 50 Hz. Odchodząc od tradycyjnych mechanizmów sprężynowych, zastosowano w nim zaawansowany mechanizm operacyjny z magnesami trwałymi, charakteryzujący się opływową konstrukcją i mniejszą liczbą części podatnych na zużycie; w połączeniu z przerywaczem próżni zapewnia stabilną i niezawodną pracę. Produkt integruje inteligentny system pomiarowo-sterujący i zabezpieczeniowy obsługujący różne metody komunikacji (m.in. GPRS i światłowody), umożliwiający automatyczną identyfikację uszkodzeń, zdalne sterowanie, monitorowanie danych w czasie rzeczywistym i precyzyjną izolację uszkodzeń, spełniając tym samym wymagania pracy bezzałogowej w automatyce sieci dystrybucyjnych (FA).

Podstawowe zalety produktu

1. Niezawodna konstrukcja, bardzo niskie koszty utrzymania

Dzięki wykorzystaniu mechanizmu operacyjnego z magnesem trwałym konstrukcja całkowicie eliminuje złożone struktury przekładni występujące w tradycyjnych mechanizmach sprężynowych. Dzięki mniejszej liczbie komponentów i brakowi elastycznych części podatnych na zużycie zasadniczo rozwiązuje problemy związane ze zmęczeniem mechanicznym i wysokim wskaźnikiem awaryjności powszechnym w tradycyjnym sprzęcie.

2. Wyjątkowa trwałość, odpowiednia do częstej pracy

Wyłącznik próżniowy 11 kV montowany na słupie charakteryzuje się trwałością mechaniczną sięgającą 30 000 operacji. Wytrzymuje częste cykle otwierania i zamykania w dłuższej perspektywie, dzięki czemu doskonale nadaje się do zastosowań w inteligentnych sieciach dystrybucyjnych, obejmujących automatyczne ponowne zamykanie i przełączanie o wysokiej częstotliwości. Zapobiega to uszkodzeniom sprzętu spowodowanym częstą pracą i zapewnia ciągłą, stabilną pracę systemu automatyki sieci.

3. Solidna obsługa usterek, bezpieczna i stabilna praca

Przy znamionowym prądzie zwarciowym wyłączalnym wynoszącym 25 kA, urządzenie może niezawodnie wykonać 30 kolejnych operacji wyłączania zwarciowego. Wyposażony we wbudowany moduł zabezpieczający oparty na mikroprocesorze, oferuje kompleksowy zestaw funkcji zabezpieczających – w tym trójstopniowe kierunkowe zabezpieczenie nadprądowe z blokowaniem napięcia, zabezpieczenie przed składową zerową i automatyczne ponowne załączenie. Szybko identyfikuje i izoluje awarie sieci, zapobiega rozprzestrzenianiu się zwarć i zwiększa bezpieczeństwo pracy sieci.

4. Inteligentna integracja i zdalne zarządzanie

Integruje funkcje pomiarowe, sterujące, zabezpieczające i komunikacyjne w jednym urządzeniu, obsługując zdalne przełączanie (otwieranie/zamykanie), monitorowanie danych mocy w czasie rzeczywistym, alarmy o usterkach i przesyłanie danych. Kompatybilny z głównymi trybami komunikacji, takimi jak GPRS i światłowód, płynnie łączy się z platformami inteligentnego zarządzania siecią, umożliwiając cyfrową, wizualizowaną i inteligentną obsługę i utrzymanie (obsługę i konserwację) sieci dystrybucyjnych.

5. Możliwość dostosowania do ekstremalnych warunków zewnętrznych

Zaprojektowany specjalnie do trudnych warunków zewnętrznych, charakteryzuje się wysokim stopniem ochrony i działa stabilnie w ekstremalnym zakresie temperatur od -40°C do +70°C. Nadaje się do stosowania na wysokościach do 2000 metrów i na obszarach o dużym zanieczyszczeniu klasy V. Dzięki doskonałej odporności na wysokie i niskie temperatury, korozję i kurz, dostosowuje się do różnorodnych, złożonych środowisk zewnętrznych, w tym regionów przybrzeżnych, stref przemysłowych i obszarów położonych na dużych wysokościach.

Scenariusze zastosowań

1. Integracja z podstacją: Pełni funkcję wyłącznika odpływowego pola zasilającego po stronie 10 kV transformatorów głównych podstacji, zapewniając bezpieczne przełączanie i ochronę obwodów zasilających przed awarią.

2. Modernizacja i modernizacja linii: Instalowane na słupach/wieżach linii dystrybucyjnych jako sekcje lub przełączniki łączące, aby umożliwić segmentację zasilania i izolację usterek.

3. Ogólne scenariusze dystrybucji: Nadaje się do kontroli dystrybucji energii w inteligentnych sieciach miejskich, modernizacji sieci wiejskich, przedsiębiorstwach przemysłowych i górniczych, wspólnotach mieszkaniowych i parkach handlowych.

4. Scenariusze zasilania o wysokiej niezawodności: szczególnie odpowiednie dla obszarów wymagających wysokiej niezawodności dostaw i modernizacji automatyzacji sieci dystrybucyjnej; szybko izoluje uszkodzone sekcje i przywraca zasilanie nienaruszonych obszarów, znacznie poprawiając jakość usług.

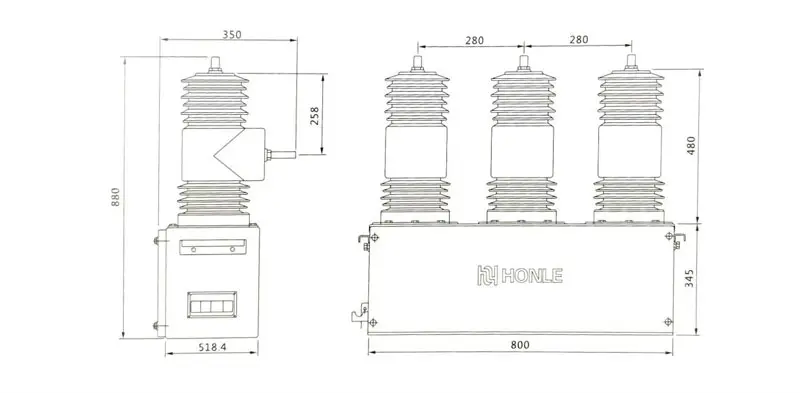

Parametry techniczne

Przypadek aplikacji w świecie rzeczywistym

Przypadek: Projekt modernizacji automatyki sieci wiejskiej w Anhui

W 2025 r. w hrabstwie Guzhen w mieście Bengbu w prowincji Anhui uruchomiono projekt modernizacji automatyzacji sieci wiejskich, wdrażając dużą liczbę montowanych na słupach wyłączników próżniowych HUAJIDIAN 11 kV. Oryginalna lokalna sieć wiejska opierała się na tradycyjnej rozdzielnicy charakteryzującej się niską automatyzacją i częstymi awariami; awarie linii skutkowały powszechnymi przerwami w dostawie prądu, które nie zaspokajały niezawodnego zapotrzebowania na energię elektryczną mieszkańców obszarów wiejskich i przedsiębiorstw miejskich.

W projekcie zastosowano metodę obejścia linii pod napięciem w celu zainstalowania tego inteligentnego wyłącznika na kluczowych odcinkach linii dystrybucyjnych, zapewniając brak zakłóceń w dostawie energii dla lokalnych użytkowników. Wykorzystując stabilną pracę mechanizmu z magnesami trwałymi i inteligentny system identyfikacji usterek, urządzenie wykrywa awarie na poziomie milisekundowym, automatycznie izoluje uszkodzone segmenty linii i szybko przywraca zasilanie w nienaruszonych obszarach.

Po wdrożeniu urządzenia znacznie spadła liczba przerw w dostawie prądu spowodowanych awariami lokalnych linii sieci wiejskiej, a niezawodność dostaw energii w regionie wzrosła do 99,98%. Doskonała odporność produktu na niskie temperatury i silne zanieczyszczenia sprawia, że ​​idealnie nadaje się do złożonych wiejskich środowisk zewnętrznych; działa bezobsługowo w dłuższej perspektywie, skutecznie zmniejszając obciążenie związane z obsługą i konserwacją sieci oraz skutecznie osiągając cel, jakim jest modernizacja inteligentnych sieci wiejskich.

Często zadawane pytania

P1: Jakie są kluczowe zalety mechanizmu z magnesami trwałymi w porównaniu z tradycyjnymi mechanizmami sprężynowymi?

Mechanizm z magnesami trwałymi HUAJIDIAN eliminuje złożone struktury przekładni występujące w tradycyjnych mechanizmach sprężynowych. Dzięki opływowej konstrukcji wewnętrznej i brakowi wrażliwych elementów elastycznych zasadniczo rozwiązuje problemy, takie jak zmęczenie materiału, zakleszczenie i wysoki wskaźnik awaryjności związany z mechanizmami sprężynowymi. Urządzenie zapewnia doskonałą stabilność działania i żywotność mechaniczną do 30 000 operacji, obsługując częste przełączanie i automatyczne ponowne zamykanie w sieciach dystrybucyjnych. Umożliwia także bezobsługową pracę, znacznie obniżając długoterminowe koszty eksploatacji i utrzymania dla użytkowników.

P2: Czy ten wyłącznik automatyczny jest w stanie wytrzymać trudne warunki zewnętrzne?

Tak. Produkt ten jest zoptymalizowany pod kątem ekstremalnych warunków zewnętrznych, może pracować stabilnie w zakresie temperatur od -40°C do +70°C i nadaje się do stosowania na wysokościach do 2000 metrów i na obszarach o dużym zanieczyszczeniu klasy V. Dzięki wysokiemu stopniowi ochrony przed wnikaniem oraz doskonałej odporności na kurz, korozję i ekstremalne temperatury, działa niezawodnie w trudnych warunkach, takich jak wilgotne obszary przybrzeżne, strefy przemysłowe i regiony alpejskie, w pełni spełniając wymagania dotyczące długotrwałej pracy na zewnątrz.

P3: Jakie inteligentne funkcje i metody komunikacji obsługuje montowany na słupie wyłącznik próżniowy 11 kV?

Produkt integruje kompleksowy zestaw funkcji zabezpieczających, w tym trójstopniowe zabezpieczenie nadprądowe z blokadą napięcia, zabezpieczenie przed składową zerową i automatyczne ponowne załączenie. Obsługuje także zdalne sterowanie, monitorowanie danych dotyczących zasilania w czasie rzeczywistym i automatyczne alarmowanie o usterkach. Jeśli chodzi o komunikację, obsługuje oba główne tryby — bezprzewodowy GPRS i przewodowy światłowód — i bezproblemowo integruje się z platformami automatyzacji sieci dystrybucyjnych. Umożliwia zdalne inteligentne sterowanie urządzeniami, bezobsługową obsługę i konserwację oraz cyfrowe zarządzanie siecią, stanowiąc podstawowy element infrastruktury inteligentnych sieci.
