Wyłącznik próżniowy 33 kV montowany na słupie

Wyłącznik próżniowy HUAJIDIAN 33 kV do montażu na słupie to wysokowydajna rozdzielnica średniego napięcia przeznaczona do zewnętrznych systemów dystrybucyjnych 10 kV–33 kV. Stosowany jest przede wszystkim do ochrony i kontroli odpływów podstacji, linii wejściowych wysokiego napięcia dla przedsiębiorstw przemysłowych i górniczych oraz odgałęzień na obszarach mieszkalnych.

Produkt w innowacyjny sposób integruje przerywacz próżniowy z inteligentnym sterownikiem i posiada wbudowaną kompleksową logikę ochrony sieci. Potrafi samodzielnie izolować uszkodzone gałęzie, nie zakłócając zasilania linii głównej, skutecznie minimalizując w ten sposób zakres przerw w dostawie prądu i zwiększając stabilność pracy sieci dystrybucyjnej. Służy jako podstawowy element infrastruktury nowoczesnych inteligentnych sieci dystrybucyjnych.

Podstawowe parametry produktu

HUAJIDIAN ściśle przestrzega branżowych standardów produkcyjnych, a parametry sprzętu są w pełni zgodne z wymaganiami operacyjnymi zewnętrznych trójfazowych systemów dystrybucji prądu przemiennego. Kluczowe parametry są następujące:

1. Napięcie znamionowe: 12 kV (odpowiednie dla miejskich/wiejskich linii dystrybucyjnych 10 kV; kompatybilne z warunkami pracy na słupach 33 kV)

2. Prąd znamionowy: 630A, 1000A, 1250A (wiele specyfikacji w celu spełnienia różnych wymagań obciążenia)

3. Znamionowy prąd zwarciowy wyłączalny: 20 kA, 25 kA (zdolny do przerwania poważnych uszkodzeń sieci)

4. Stosowany system: trójfazowy system dystrybucji zewnętrznej prądu przemiennego 50 Hz

5. Tryb pracy: Podwójne sterowanie ręczne/elektryczne; obsługuje inteligentną zdalną obsługę

Kluczowe cechy strukturalne i wydajnościowe

1. Zintegrowany i zoptymalizowany projekt konstrukcyjny

Wyłącznik próżniowy 33 kV do montażu na słupie posiada wbudowany wysokowydajny przerywacz próżniowy odpowiedzialny za przełączanie obciążenia i przerywanie prądu zwarciowego; zapewnia szybkie wygaszanie łuku bez zewnętrznego wycieku łuku. Wyposażone w uchwyt sprężynowy i ręczny otwieranie/zamykanie oraz czerwono-zielone wskaźniki stanu, urządzenie pozwala na jasne, bezpośrednie wizualne monitorowanie jego stanu pracy. Wbudowany mechanizm ładowania sprężyny zapewnia stabilne magazynowanie energii i niezawodne operacje przełączania, spełniając wymagania częstego, długotrwałego użytkowania.

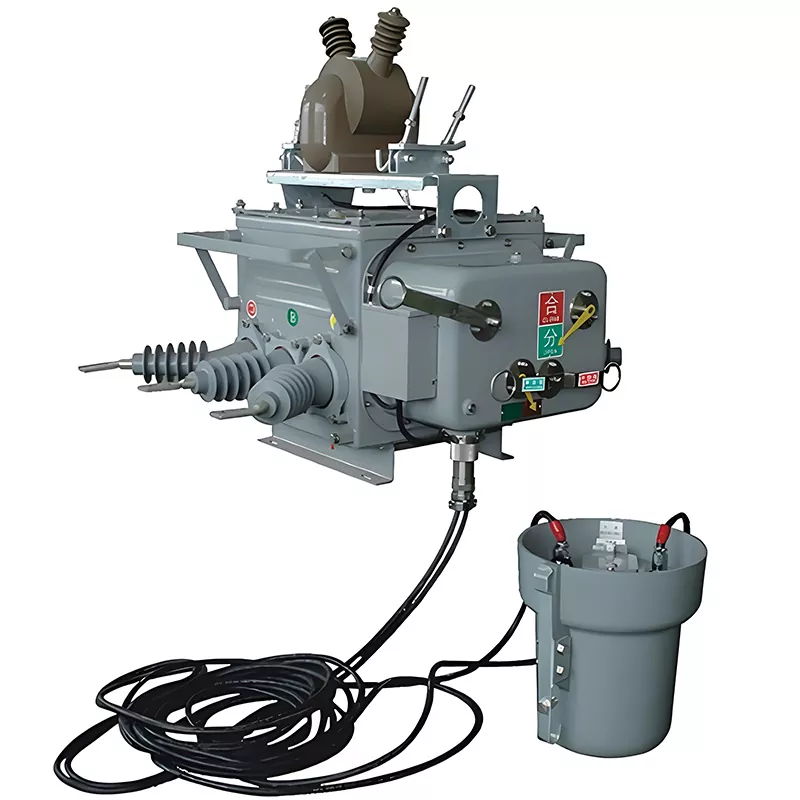

Na górze urządzenia zamontowany jest przekładnik napięciowy (PT) w brązowej izolowanej obudowie, zapewniający pobieranie próbek zasilania i napięcia sieciowego dla sterownika znajdującego się za urządzeniem. Urządzenie łączy się ze sterownikiem za pomocą specjalistycznego czarnego wodoodpornego kabla, przesyłając w czasie rzeczywistym sygnały prądowe i napięciowe, jednocześnie zapewniając stabilną moc roboczą do systemu sterowania.

2. Doskonała zdolność adaptacji do środowiska zewnętrznego

Wyłącznik próżniowy 33 kV montowany na słupie ma w pełni uszczelnioną, zintegrowaną obudowę, która jest wodoodporna i odporna na rdzę. Zewnętrzna silikonowa obudowa jest odporna na zabrudzenia i promieniowanie UV, dzięki czemu jest w stanie wytrzymać ekstremalne warunki zewnętrzne, takie jak wysokie temperatury, ulewny deszcz i silny wiatr. Zaprojektowany do długotrwałej pracy na słupie przy minimalnych wymaganiach konserwacyjnych, znacznie zmniejsza koszty eksploatacji i konserwacji sieci.

3. Inteligentna zintegrowana logika ochrony

Działając jako inteligentny „stratnik” sieci dystrybucyjnej, urządzenie zawiera sprawdzoną logikę zabezpieczeń dla uziemienia o zerowej składowej i warunków nadprądowych. Obsługuje szybkie wyłączanie, opóźnione zabezpieczenie nadprądowe, wyłączanie podnapięciowe i automatyczne ponowne załączanie. W przypadku jednofazowego zwarcia doziemnego lub zwarcia międzyfazowego w odgałęzieniu linii użytkownika, urządzenie automatycznie wyłącza się w ciągu milisekund, aby odizolować uszkodzoną sekcję. Umożliwia to sekcyjną ochronę, zapobiegając powszechnym awariom zasilania na linii głównej.

Podstawowe zalety funkcjonalne

1. Precyzyjna izolacja usterek w celu zwiększenia stabilności sieci

Zaprojektowane, aby usuwać typowe usterki w miejskich i wiejskich liniach dystrybucyjnych, urządzenie precyzyjnie lokalizuje i niezależnie izoluje wadliwe gałęzie. Po odizolowaniu uszkodzonej linii zasilanie linii głównej będzie kontynuowane nieprzerwanie. To skutecznie minimalizuje czas trwania i zakres przerw, znacznie poprawiając niezawodność zasilania obszarów mieszkalnych, parków przemysłowych i sieci wiejskich.

2. Wielowymiarowe zdalne inteligentne sterowanie

Towarzyszący inteligentny sterownik oferuje wszechstronną funkcjonalność, obsługującą zdalne przełączanie, automatyczne raportowanie usterek i transmisję danych w czasie rzeczywistym. Kompatybilny z trzema głównymi metodami komunikacji — 4G, światłowodami i operatorem linii energetycznej (PLC) — bezproblemowo integruje się ze stacjami głównymi automatyki dystrybucyjnej, umożliwiając bezzałogową obsługę, zdalne monitorowanie i inteligentne zarządzanie sprzętem zamontowanym na słupie.

3. Zgodność z międzynarodowymi standardami i wsparcie w zakresie dostosowywania

Jako profesjonalny producent sprzętu do dystrybucji energii, HUAJIDIAN oferuje spersonalizowane usługi dostosowywania dostosowane do norm elektrycznych i specyfikacji działania sieci różnych krajów. Wspieramy dostosowanie parametrów, optymalizacje funkcjonalne i ulepszenia strukturalne, zapewniając kompleksowe, ekskluzywne rozwiązania dla użytkowników na całym świecie.

Typowe scenariusze zastosowań

1. Miejskie i wiejskie linie dystrybucyjne: Ochrona graniczna linii napowietrznych 10kV; pełni funkcję przełącznika rozgraniczenia własności dla odgałęzień obsługujących wspólnoty mieszkaniowe i fabryki.

2. Modernizacje automatyzacji sieci: Podział zabezpieczeń i inteligentne modernizacje starzejących się sieci dystrybucyjnych, umożliwiające automatyczną diagnostykę usterek i izolację linii dystrybucyjnych.

3. Dystrybucja energii przemysłowej i górniczej: Ochrona linii wejściowych wysokiego napięcia dla parków przemysłowych, kopalń i projektów petrochemicznych, zapewniająca bezpieczną i stabilną pracę urządzeń przemysłowych.

4. Podstacyjne systemy dystrybucyjne: Ochrona linii zasilających dla małych i średnich stacji elektroenergetycznych, spełniająca wymagania automatyzacji nowoczesnych sieci dystrybucyjnych.

Studium przypadku projektu w świecie rzeczywistym

1. Tło projektu

W 2024 r. rozpoczęto projekt modernizacji automatyzacji sieci wiejskich w regionie wschodnich Chin. Lokalne wiejskie linie dystrybucyjne były szeroko rozproszone, a awarie linii odgałęzionych występowały często; jednopunktowa awaria może z łatwością spowodować przerwę w dostawie prądu na całym obszarze, poważnie wpływając na zużycie energii elektrycznej w budynkach mieszkalnych i produkcję przemysłową na obszarach wiejskich.

2. Rozwiązanie aplikacyjne

Projekt obejmował seryjne rozmieszczenie montowanych na słupach wyłączników próżniowych HUAJIDIAN 33 kV na granicach linii odgałęzionych i wzdłuż głównych odcinków linii dystrybucyjnych. Połączenia światłowodowe z lokalną stacją główną automatyki dystrybucyjnej umożliwiły monitorowanie w czasie rzeczywistym napięcia, prądu i stanu sieci, a także inteligentne automatyczne wyłączanie i ponowne zamykanie zwarć.

3. Wyniki projektu

Po uruchomieniu sprzętu szybkość reakcji w przypadku izolowania uszkodzeń linii poprawiła się o 90%, a awarie odgałęzień nie zakłócały już zasilania linii głównej. Średnia roczna liczba przerw w dostawie prądu w sieci regionalnej spadła z sześciu do mniej niż jednej, a obciążenie pracą ręczną związaną z obsługą i konserwacją sieci spadło o 70%. To skutecznie rozwiązało problemy związane z częstymi awariami i trudną konserwacją związaną ze starzeniem się sieci wiejskiej, skutecznie kończąc inteligentną modernizację.

Często zadawane pytania

P1: Czy montowany na słupie wyłącznik próżniowy HUAJIDIAN 33 kV może działać niezawodnie na zewnątrz w trudnych warunkach?

A1: Tak, może. Urządzenie posiada w pełni uszczelnioną, wodoodporną i odporną na rdzę obudowę z zewnętrznymi elementami silikonowymi odpornymi na promieniowanie UV i plamy. Specjalnie zoptymalizowany do montażu na słupie na zewnątrz, wytrzymuje ekstremalne warunki, takie jak wysokie i niskie temperatury, obfite opady deszczu i intensywne promieniowanie UV, a także przeszedł rygorystyczne testy symulacji środowiska zewnętrznego, zapewniając długą żywotność i praktycznie bezobsługową długoterminową pracę.

P2: Jakie metody zdalnej komunikacji obsługuje produkt w celu inteligentnego sterowania i zarządzania?

A2: Wyposażone w wielokanałowy inteligentny kontroler, urządzenie obsługuje trzy główne tryby komunikacji zdalnej: bezprzewodową 4G, światłowodową i nośną linii energetycznej (PLC). Bezproblemowo integruje się ze stacjami głównymi automatyki dystrybucyjnej, umożliwiając zdalne przełączanie, alarmy o usterkach w czasie rzeczywistym, statystyki danych operacyjnych i zdalne monitorowanie sprzętu, spełniając wymagania rozwoju nowoczesnych inteligentnych sieci.

P3: Czy produkt można dostosować tak, aby spełniał standardy elektryczne różnych krajów?

A3: Tak. HUAJIDIAN oferuje kompleksowe dostosowywanie parametrów urządzeń, logiki zabezpieczeń, protokołów komunikacyjnych i konfiguracji strukturalnych w celu dostosowania do standardów elektrycznych i specyfikacji sieci różnych krajów i regionów. Dostarczamy również dokumentację zgodności, aby sprostać potrzebom różnorodnych, globalnych projektów inżynieryjnych.
