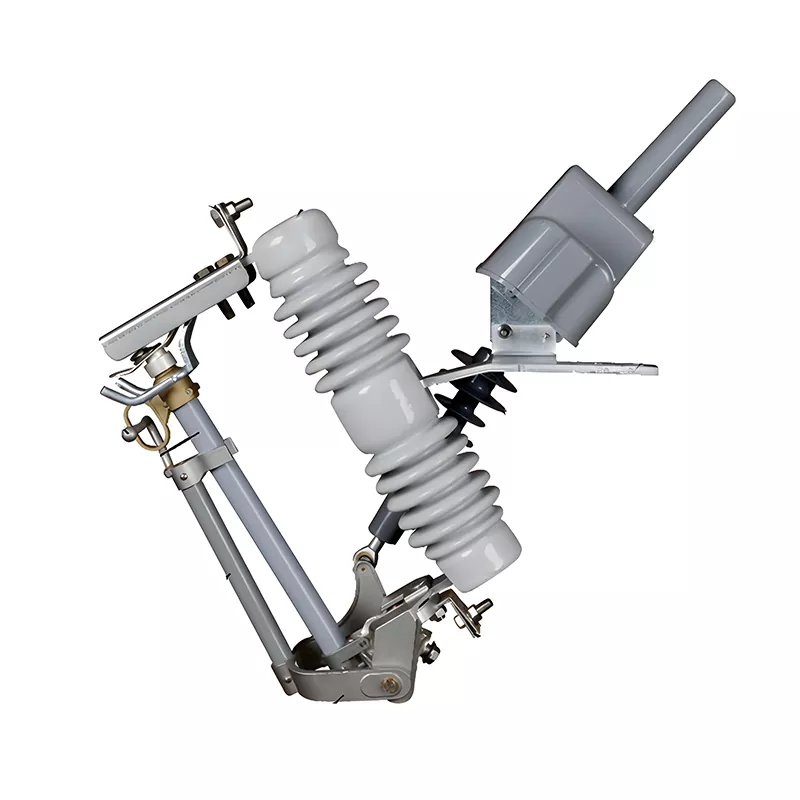

Porcelanowy bezpiecznik silnikowy

Porcelanowy bezpiecznik zmotoryzowany HUAJIDIAN to dedykowane urządzenie zabezpieczające wysokiego napięcia, przystosowane do systemów sieci dystrybucyjnych 10 kV, stosowane głównie do ochrony rdzenia transformatorów dystrybucyjnych montowanych na słupach, zacisków linii wysokiego napięcia i odgałęzień. Gdy na linii wystąpi przeciążenie lub zwarcie, wbudowany w urządzenie precyzyjny bezpiecznik ze stopu miedzi i srebra szybko się topi. Opierając się na podwójnym działaniu grawitacji i wbudowanej sprężynie, rurka bezpiecznika automatycznie opada, tworząc wyraźny i intuicyjnie widoczny punkt przerwania.

W porównaniu do tradycyjnych bezpieczników topikowych, produkt ten charakteryzuje się stabilną charakterystyką bezpiecznika i niezawodnym działaniem w zakresie gaszenia łuku. Wyposażony w konstrukcję zapobiegającą nieprawidłowemu działaniu, może szybko odciąć zwarcia i chronić sprzęt zasilający, służąc jednocześnie jako punkt izolacji zapewniający bezpieczną konserwację linii. Równoważąc stabilność pracy sieci i bezpieczeństwo personelu, jest to wysokowydajne, ekonomiczne urządzenie podstawowe do ochrony przed awariami sieci dystrybucyjnej 10 kV.

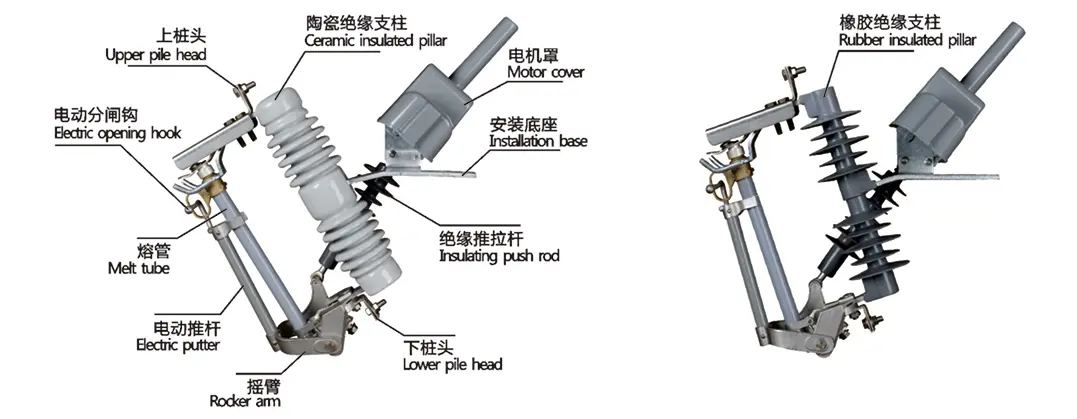

Reprezentacja strukturalna

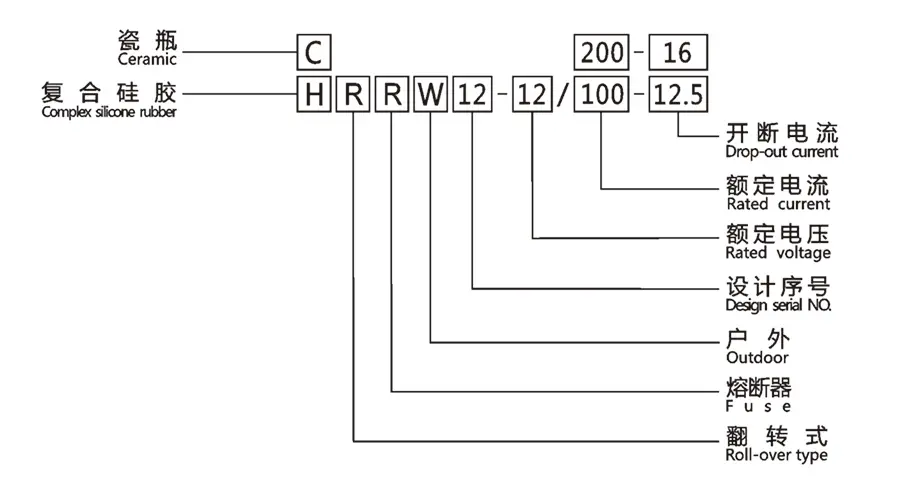

Wprowadzenie do typu

Podstawowe zalety produktu

1. Doskonała wydajność izolacji, możliwość dostosowania do złożonych środowisk zewnętrznych

Wykorzystując integralne izolatory porcelanowe o wysokiej wytrzymałości i dużą drogę upływu, posiada wyjątkowo dużą odporność na rozgorzenie zanieczyszczeń, starzenie się i warunki atmosferyczne. Obsługując opcjonalne poziomy ochrony przed zanieczyszczeniami klasy III/klasy IV, może stabilnie dostosowywać się do różnych złożonych scenariuszy zewnętrznych, takich jak wysokie i niskie temperatury, kurz, mgła, duże wysokości i duże zanieczyszczenia. Gęsta struktura izolatora nie jest podatna na pękanie ani deformację podczas długotrwałej pracy, co eliminuje problemy z awarią izolacji.

2. Niezawodne gaszenie łuku, precyzyjne i bezpieczne odcięcie zwarć

Porcelanowy zmotoryzowany bezpiecznik bezpiecznikowy ma wbudowaną niezależną strukturę gaszącą łuk wytwarzającą gaz, która pochłania i gasi łuk wyzwalający w bardzo krótkim czasie, całkowicie zapobiegając ponownemu zapłonowi łuku i przypadkowemu ponownemu włączeniu, zapewniając bezpieczną i niezawodną jednorazową operację wyłączania. Dopasowany bezpiecznik ze stopu miedzi i srebra charakteryzuje się precyzyjnymi i stabilnymi parametrami bezpiecznikowymi, wrażliwie reagując na drobne przeciążenia i nagłe zwarcia, eliminując przypadkowe stopienie i awarię.

3. Wygodna instalacja, wyjątkowo niskie koszty konserwacji

Dzięki uniwersalnej konstrukcji można go bezpośrednio dostosować do konwencjonalnych poprzeczek dystrybucyjnych dostępnych na rynku, nie wymagając skomplikowanych modyfikacji na miejscu, dzięki czemu instalacja i uruchomienie są wydajne i szybkie. Struktura produktu jest prosta i zwarta, a wymiana bezpiecznika jest łatwa i nie wymaga specjalistycznego, precyzyjnego sprzętu do konserwacji, co znacznie zmniejsza koszty robocizny i materiałów na miejscu, co skutkuje wyjątkowo wysoką długoterminową opłacalnością.

4. Bezpieczna izolacja, eliminująca ryzyko nieprawidłowego działania

Po wadliwym spadku urządzenie tworzy wyraźnie widoczną przerwę, działając jako odłącznik, zapewniając znormalizowany i bezpieczny punkt odłączenia zasilania w celu konserwacji linii, diagnozowania usterek i wymiany sprzętu. Jest wyposażony w dedykowaną konstrukcję zapobiegającą nieprawidłowemu działaniu, skutecznie zapobiegającą ryzyku przypadkowego zamknięcia i nieprawidłowego działania spowodowanego błędem ludzkim i zewnętrzną ingerencją środowiska, kompleksowo zapewniając bezpieczeństwo osobiste personelu konserwacyjnego.

Główne parametry techniczne

Scenariusze zastosowań

1. Zabezpieczenie strony pierwotnej transformatorów rozdzielczych

Jako główne urządzenie zabezpieczające transformatory rozdzielcze montowane na słupach 10 kV, porcelanowy zmotoryzowany bezpiecznik odrzutowy może szybko odłączyć przeciążenia transformatora i zwarcia, zapobiegając przepaleniu i uszkodzeniu sprzętu, minimalizując wpływ usterek oraz zapewniając bezpieczną i stabilną pracę urządzeń elektroenergetycznych.

2. Projekty renowacji miejskich i wiejskich sieci elektroenergetycznych

Nadaje się do odległych wiejskich sieci elektroenergetycznych oraz nowo budowanych lub remontowanych linii dystrybucyjnych, nie wymaga skomplikowanych systemów zasilania i sterowania, jest prosty w obsłudze, ma niskie koszty inwestycyjne i doskonale dostosowuje się do rozproszonej i szeroko pokonywanej charakterystyki wiejskich sieci elektroenergetycznych.

3. Ochrona linii wysokiego napięcia w parkach przemysłowych

Stosowany do ochrony końcówek i odgałęzień linii dystrybucyjnych wysokiego napięcia 10 kV na obszarach fabrycznych, w połączeniu z przełącznikami sekcjonowania linii, może szybko zlokalizować i odizolować zwarcie, unikając przerw w dostawie prądu na dużą skalę w fabrycznych liniach produkcyjnych i zapewniając stabilne zasilanie produkcji przemysłowej.

Praktyczny przypadek zastosowania

1. Tło sprawy

Projekt renowacji wiejskiej sieci energetycznej na poziomie okręgu w północnych Chinach w 2025 r. Lokalne linie energetyczne były rozproszone, a warunki pogodowe na zewnątrz, takie jak burze z piorunami, burze piaskowe i niskie temperatury, występowały często, co utrudniało kontrolę uszkodzeń na dużych wysokościach. Istniejące zwykłe bezpieczniki odpływowe charakteryzowały się słabą ochroną przed zanieczyszczeniami i niską zdolnością wykrywania usterek, co łatwo prowadziło do ponownego zapłonu łuku i fałszywego wyłączenia linii, co skutkowało opóźnieniami w konserwacji i słabą stabilnością zasilania.

2. Rozwiązanie aplikacyjne

W ramach projektu zakupiono hurtowo czteropoziomowy, porcelanowy, silnikowy bezpiecznik odcinający HUAJIDIAN 12 kV/200 A, instalując go po stronie pierwotnej 86 transformatorów montowanych na słupach oraz na zaciskach 32 odgałęzień linii na tym obszarze. Specyfikacje bezpieczników zostały dostosowane do mocy transformatora na miejscu, a także zapewniono specjalne izolowane pręty operacyjne i zapasowe bezpieczniki, aby dostosować się do złożonych warunków zewnętrznych.

3. Wyniki aplikacji

Sprzęt działał stabilnie przez rok w ekstremalnych warunkach pogodowych, takich jak burze i niskie temperatury, przy dokładnych i bezbłędnych działaniach ochronnych oraz bez problemów z ponownym zapłonem łuku lub awarią izolacji. Intuicyjny kąt opadania pozwala personelowi konserwacyjnemu szybko zlokalizować usterki na ziemi, eliminując potrzebę wspinania się na słup i poprawiając skuteczność rozwiązywania problemów o 60%. Uproszczona struktura wymiany zmniejsza codzienne koszty utrzymania o 45%, całkowicie rozwiązując problemy związane z trudną obsługą usterek i wysokimi kosztami utrzymania w wiejskich sieciach elektroenergetycznych, zyskując duże uznanie wśród jednostek utrzymania sieci elektroenergetycznej.

Instrukcje instalacji i konserwacji

1. Wymagania instalacyjne

Urządzenie powinno być trwale zamontowane na zewnętrznej poprzeczce rozdzielczej. Wysokość i rozstaw instalacji muszą odpowiadać normom bezpiecznej odległości w sieci dystrybucyjnej 10 kV. Miejsce instalacji powinno być dobrze widoczne, co ułatwia obserwację stanu sprzętu i obsługę ręczną. Instalacja w trudnych warunkach, w których występują silne wibracje, gromadzenie się gazów korozyjnych lub długotrwałe gromadzenie się wody, jest surowo zabroniona.

2. Przegląd pomontażowy

Po instalacji sprawdź elastyczność rurki bezpiecznikowej, aby upewnić się, że nie ma zakleszczenia; sprawdzić, czy połączenie stykowe jest pewne, a kąt opadania spełnia normę projektową wynoszącą 65°±5°, aby zapewnić normalny spadek w przypadku usterki. Jednocześnie sprawdź, czy specyfikacja bezpiecznika odpowiada mocy transformatora, aby uniknąć awarii sprzętu spowodowanej niedopasowaniem parametrów.

3. Rutynowa konserwacja

Regularnie czyść powierzchnię izolatora z kurzu i brudu, aby zapobiec wypadkom związanym z przeskokiem; regularnie sprawdzaj korozję mechanicznych elementów przekładni i deformację rurek bezpiecznikowych oraz niezwłocznie wymieniaj stare lub uszkodzone części. Po ekstremalnych zdarzeniach pogodowych, takich jak burze, silne wiatry i zamiecie śnieżne, wymagana jest specjalna inspekcja sprzętu w celu wcześniejszego zidentyfikowania potencjalnych zagrożeń bezpieczeństwa.

Opcjonalne usługi konfiguracji i dostosowywania

1. Dostosowywanie parametrów: Prąd znamionowy, zdolność wyłączania zwarć i poziom ochrony przed zanieczyszczeniami można dostosować do parametrów linii i transformatora użytkownika;

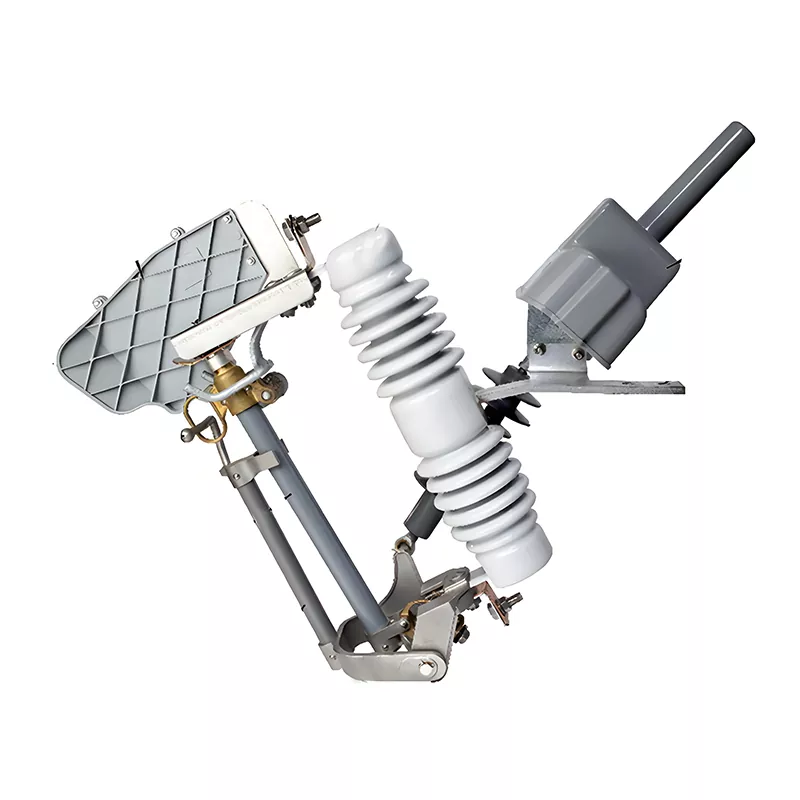

2. Aktualizacja funkcji: dostępne są opcjonalne modele z funkcją rozbijania obciążenia, umożliwiające bezpieczne otwieranie i zamykanie w warunkach obciążenia;

3. Ulepszenie materiału: Dostępne są wersje izolatorów kompozytowych o zwiększonej odporności na starzenie i przeskoki, odpowiednie dla obszarów położonych na dużych wysokościach i silnie zanieczyszczonych;

4. Pasujące akcesoria: Dostępne są dostosowane do indywidualnych potrzeb izolacyjne pręty operacyjne, bezpieczniki o pełnej specyfikacji i wskazówki dotyczące instalacji na miejscu.

Często zadawane pytania

P1: Jak rozwiązać problem częstego przepalania się lub awarii bezpiecznika podczas używania porcelanowego bezpiecznika silnikowego?

Odpowiedź 1: Częste przepalanie się bezpieczników jest często spowodowane niedopasowaniem specyfikacji prądu bezpiecznika lub długotrwałym przeciążeniem obwodu. Awaria sprzętu jest zazwyczaj spowodowana zakleszczeniem rurki bezpiecznikowej lub starzeniem się konstrukcji mechanicznej. Aby skutecznie rozwiązać te problemy, zaleca się najpierw sprawdzić, czy specyfikacje bezpieczników odpowiadają mocy transformatora, regularnie czyścić elementy przekładni, wymieniać starzejące się bezpieczniki i zapewniać płynny ruch rurki bezpiecznikowej.

P2: Jakie są podstawowe zalety produktów HUAJIDIAN w porównaniu z tradycyjnymi, zwykłymi bezpiecznikami typu drop-out?

A2: Podstawowe zalety są potrójne: po pierwsze, zastosowanie bezpieczników ze stopu miedzi i srebra zapewnia precyzyjne parametry utrwalania i bardziej czułą reakcję na uszkodzenia; po drugie, wbudowana konstrukcja gasząca łuk wytwarzający gaz zapobiega ponownemu zapłonowi łuku, znacznie poprawiając bezpieczeństwo pracy; po trzecie, konstrukcja z podwójnym hakiem grawitacyjnym i sprężynowym zapewnia stabilną pracę i wyraźny kąt opadania, umożliwiając rozwiązywanie problemów bez wspinania się na tyczkę, zmniejszając trudności i koszty konserwacji oraz oferując znacznie wyższą ogólną opłacalność niż tradycyjne produkty.
