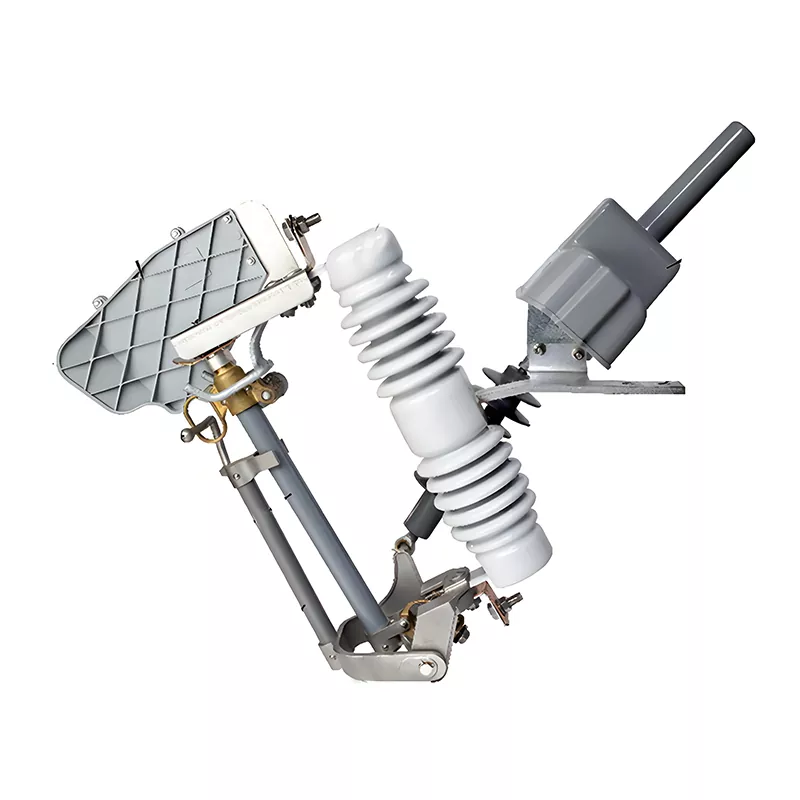

Silikonowy, silnikowy bezpiecznik odłączający obciążenie

Silikonowy bezpiecznik silnikowy typu drop-out HUAJIDIAN 12 kV jest podstawowym urządzeniem zabezpieczającym przed wysokim napięciem na zewnątrz. Wykorzystując izolację ceramiczną o wysokiej wytrzymałości i zoptymalizowaną konstrukcję mechaniczną, nadaje się do montażu na słupie na zewnątrz. Urządzenie może precyzyjnie reagować na przeciążenia linii i zwarcia, szybko odcinając prąd zwarciowy. Bezpiecznik automatycznie opada tworząc wyraźną przerwę, kompleksowo zapewniając bezpieczeństwo pracy linii, transformatorów i urządzeń z nimi związanych.

HUAJIDIAN od dawna jest głęboko zaangażowany w dziedzinę sprzętu do przesyłu i dystrybucji energii, specjalizując się w bezpiecznikach topikowych, bezpiecznikach ogólnego przeznaczenia, rozłącznikach i innych produktach związanych z zasilaniem. Wszystkie produkty przechodzą wiele rygorystycznych, standardowych testów w celu kontroli jakości u źródła, zapewniając możliwość dostosowania do różnych złożonych warunków sieci energetycznej.

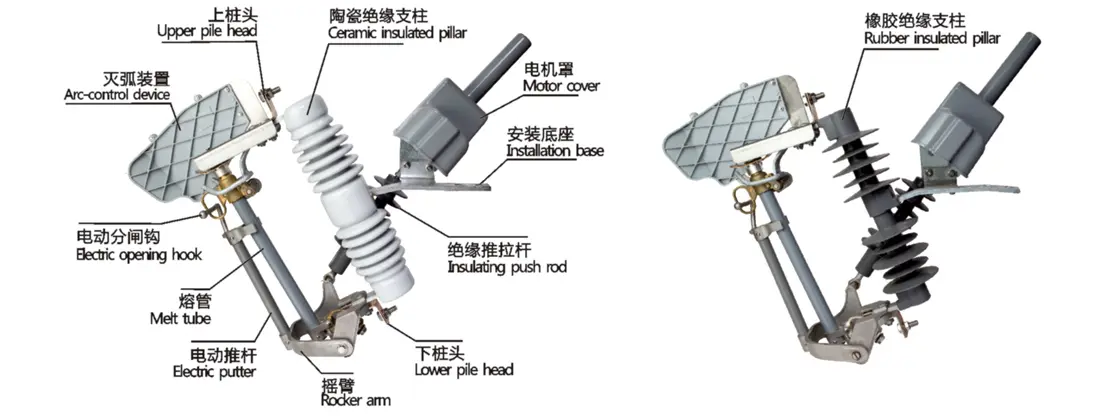

Reprezentacja strukturalna

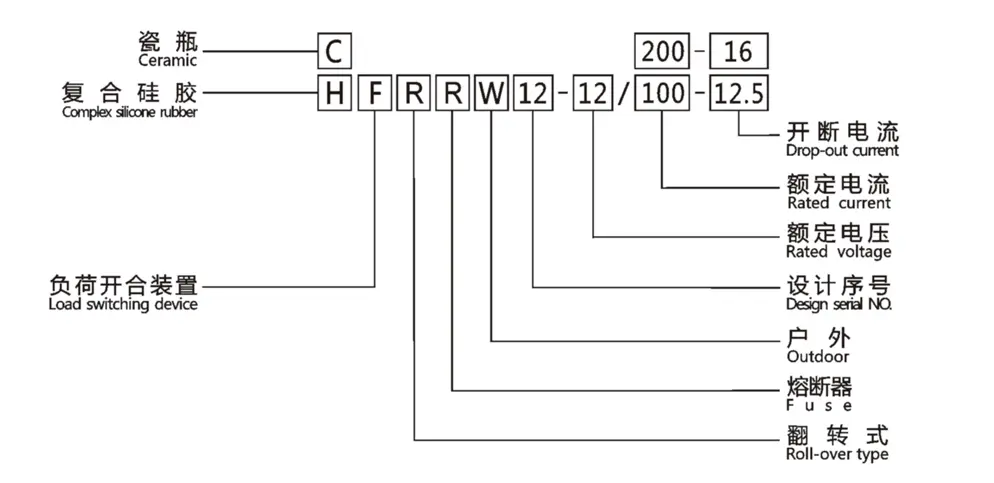

Wprowadzenie do typu

Podstawowe parametry produktu

Zalety projektowania konstrukcyjnego

Silikonowy zmotoryzowany bezpiecznik przerywający obciążenie przyjmuje dojrzałą strukturę dzielonego przerywania. Blat wyposażony jest w metalową zaślepkę i pierścień łączący, które zapewniają pewne połączenie z przewodami liniowymi oraz zapobiegają poluzowaniu i zanikom prądu spowodowanym długotrwałym przebywaniem na zewnątrz. Dolna część jest połączona z metalowym wspornikiem za pomocą precyzyjnej konstrukcji wału obrotowego, co zapewnia płynny i niezawodny spadek bezpiecznika podczas wyłączania awaryjnego. Sprzęt jest wyposażony we wzmocniony metalowy pierścień roboczy i wspornik, dzięki czemu personel konserwacyjny może bezpośrednio wykonywać prace pod napięciem, inspekcje i wymiany bez skomplikowanego sprzętu pomocniczego, dzięki czemu obsługa jest wygodna i wydajna.

Zasada ochrony przed awarią

Rurka bezpiecznikowa zawiera bardzo czuły, dedykowany element bezpiecznikowy. Kiedy w linii wystąpi przeciążenie lub zwarcie, element bezpiecznikowy szybko się topi. Materiał wytwarzający gaz wewnątrz rury topliwej natychmiast gasi łuk zwarciowy, zapobiegając wypadkom związanym z bezpieczeństwem, takim jak upływ i awaria łuku wysokiego napięcia. Po wygaśnięciu łuku rura topliwa automatycznie opada pod wpływem grawitacji, tworząc wyraźnie widoczne przerwanie izolacji, całkowicie izolując uszkodzony odcinek i zapewniając bezpieczne warunki pracy przy konserwacji linii i diagnostyce usterek.

Podstawowe zalety produktu

1. Szybkie przerwanie prądu, kompleksowa ochrona sprzętu

Posiada zdolność reagowania na błędy na poziomie milisekund, szybko przerywając prądy zwarciowe przeciążeniowe i zwarciowe, skutecznie chroniąc dalsze transformatory dystrybucyjne, skrzynki odgałęźne kabli, baterie kondensatorów i inne podstawowe urządzenia zasilające, znacznie zmniejszając straty związane z przepaleniem sprzętu i przerwami w linii spowodowane awariami sieci energetycznej.

2. Widoczne usterki, prosta i skuteczna konserwacja

Stan opadania rury topliwej jest wyraźnie widoczny, co pozwala personelowi konserwacyjnemu szybko zlokalizować punkt uszkodzenia, co znacznie poprawia skuteczność kontroli i diagnozowania usterek. Struktura produktu jest opływowa i zwarta; wymiana rur topliwych nie wymaga specjalnych narzędzi ani wysokich barier operacyjnych i można ją szybko przeprowadzić ręcznie, skutecznie skracając czas konserwacji i koszty pracy.

3. Silna odporność na warunki atmosferyczne, przystosowana do złożonych warunków pracy

Silikonowy bezpiecznik z napędem silnikowym odłączającym obciążenie wykorzystuje ceramiczny materiał izolacyjny o wysokiej wytrzymałości, zapewniający doskonałe właściwości izolacyjne. Posiada również właściwości zapobiegające starzeniu, antykorozyjne i odporne na wysokie/niskie temperatury, co pozwala na stabilną pracę w trudnych warunkach zewnętrznych, takich jak ulewne deszcze, zamiecie śnieżne, silne wiatry, zanieczyszczenia przemysłowe i przybrzeżna mgła solna. Charakteryzuje się niskim wskaźnikiem awaryjności i długą żywotnością, dzięki czemu nadaje się do różnych scenariuszy napowietrznych sieci elektroenergetycznych w miastach i na obszarach wiejskich.

Scenariusze zastosowań

1. Zabezpieczenia przeciążeniowe i zwarciowe głównych i odgałęzionych linii napowietrznych rozdzielczych 10kV

2. Zabezpieczenie strony pierwotnej dla transformatorów rozdzielczych miejskich i wiejskich

3. Izolacja usterek i ochrona urządzeń dystrybucyjnych, takich jak baterie kondensatorów i skrzynki odgałęźne kabli

4. Ochrona napowietrznych linii napowietrznych w przypadku renowacji wiejskich sieci elektroenergetycznych, modernizacji miejskich sieci elektroenergetycznych i nowych projektów wspierających energię

Inżynierskie przypadki zastosowań

W ramach projektu modernizacji miejskiej i wiejskiej sieci dystrybucyjnej Anhui na rok 2025 zespół projektowy zastosował partiami silikonowy zmotoryzowany bezpiecznik silnikowy HUAJIDIAN 12 kV w celu zastąpienia starzejących się urządzeń zabezpieczających linie, głównie w celu zabezpieczenia strony pierwotnej wiejskich linii napowietrznych 10 kV i transformatorów dystrybucyjnych. Obszar projektu charakteryzuje się częstymi opadami deszczu i wilgocią, poważnym zanieczyszczeniem pyłem oraz intensywnymi wiatrami monsunowymi, co skutkuje złożonymi i trudnymi warunkami pracy na zewnątrz.

Od chwili uruchomienia sześć miesięcy temu produkt dokładnie reaguje na zwarcia i przeciążenia spowodowane uderzeniami piorunów i splątaniem ciał obcych, skutecznie izolując osiem usterek i skutecznie zapobiegając przerwom w dostawie prądu na dużą skalę i spaleniu transformatora. Dzięki widocznemu projektowi haków personel zajmujący się konserwacją może zlokalizować i usunąć usterki w ciągu średnio 10 minut, co znacznie poprawia efektywność konserwacji sieci. Stabilna i niezawodna możliwość dostosowania produktu do różnych warunków pracy zyskała uznanie zespołów konstrukcyjnych i konserwacyjnych projektu.

Często zadawane pytania

P1: Do jakich środowisk pracy nadaje się silikonowy bezpiecznik z napędem silnikowym HUAJIDIAN 12 kV?

Produkt ten został specjalnie zaprojektowany do zastosowań zewnętrznych, montowanych na słupach i nadaje się do różnych konwencjonalnych i trudnych warunków pracy w systemach dystrybucyjnych 10 kV. Wykorzystując wytrzymałą, odporną na starzenie się ceramiczną strukturę izolacyjną, może stabilnie dostosować się do złożonych warunków zewnętrznych, takich jak deszcz, śnieg, wysokie temperatury, kurz i przybrzeżna mgła solna. Ma szerokie zastosowanie w miejskich sieciach dystrybucyjnych, modernizacjach wiejskich sieci energetycznych i nowych liniach wsparcia energetycznego, wykazując niezwykle dużą zdolność adaptacji do środowiska.

P2: Czy instalacja produktu i późniejsza konserwacja wymagają specjalistycznego sprzętu i złożonej technologii?

Nie jest wymagany żaden specjalistyczny sprzęt ani technologia wysokoprogowa. Produkt ma przyjazną dla użytkownika i uproszczoną strukturę, dzięki czemu instalacja jest wygodna. Rutynowe kontrole wymagają jedynie wizualnej kontroli stanu rurki bezpiecznikowej. Uszkodzone elementy bezpiecznikowe można wymienić ręcznie, bez skomplikowanych narzędzi, co znacznie zmniejsza koszty i trudność konserwacji sieci energetycznej.

P3: Jakie standardy spełnia silikonowy bezpiecznik z napędem silnikowym odłączającym obciążenie i czy jego jakość jest gwarantowana?

Wszystkie bezpieczniki HUAJIDIAN ściśle odpowiadają międzynarodowym normom IEC i normom krajowym GB. Przed opuszczeniem fabryki przechodzą rygorystyczne testy pod kątem wydajności izolacji, usuwania usterek i działania mechanicznego. Jako profesjonalny producent i dostawca marka wspiera indywidualny dobór i identyfikowalność jakości w pełnym cyklu, w połączeniu z długoterminowym wsparciem posprzedażnym, zapewniając długoterminową stabilną pracę sprzętu.
