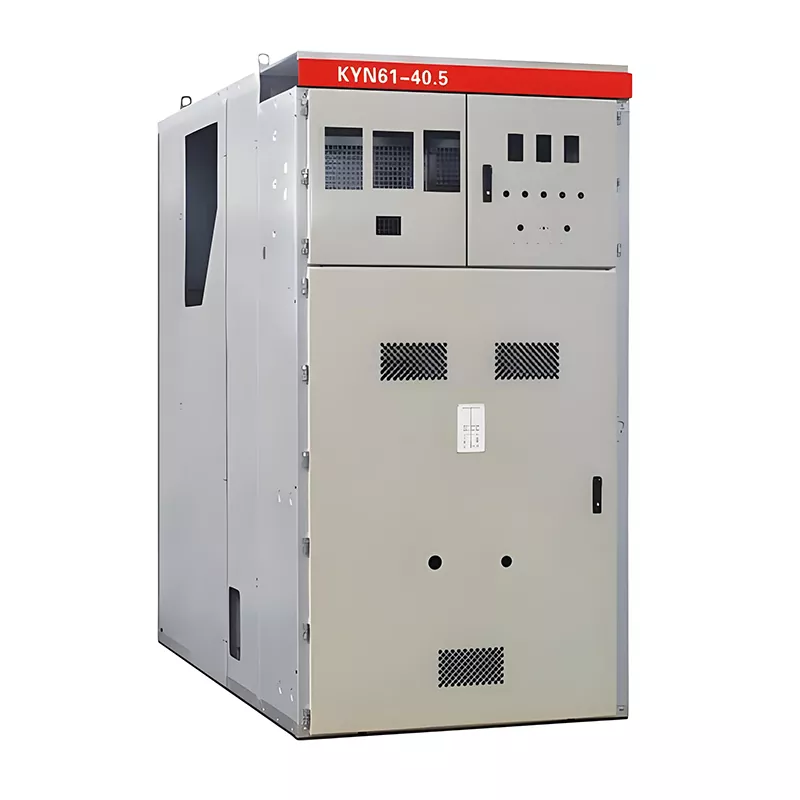

KYN61-40.5 Panel rozdzielnicy wewnętrznej VCB 33 kV

Huajidian to wyspecjalizowany producent sprzętu elektrycznego zajmujący się badaniami i rozwojem, produkcją i dostosowywaniem projektowanie rozwiązań kompletnych zestawów rozdzielnic wysokiego i niskiego napięcia. Cała rozdzielnica wnętrzowa VCB KYN61-40.5 33kV Seria paneli poddawana jest kompleksowemu, zintegrowanemu pionowo procesowi produkcyjnemu – od niezależnego projektu i arkusza od produkcji metali po montaż pod wysokim napięciem – wszystko w naszych własnych, standardowych zakładach produkcyjnych. Jako produkt z profesjonalnym producentem sprzętu elektrycznego, rozdzielnica ta została pomyślnie wdrożona i oddana do użytku liczne projekty inżynieryjne w całych Chinach — obejmujące sieci energetyczne, obiekty przemysłowe i górnicze oraz dane centrach — gdzie stabilność operacyjna została sprawdzona w rzeczywistych zastosowaniach. Ponadto oferujemy niestandardowe usługi konfiguracji i wymiarowania dla klientów na całym świecie.

Rozdzielnica opancerzona wysuwna w metalowej obudowie KYN61-40.5 (33 kV, wewnętrzna VCB) może być sparowana z KYN28A-12 szafka pomocnicza (w szczególności modele szaf AH6 lub AT3 przeznaczone do obwodów odpływowych transformatora). Służy jako jest głównym elementem systemów dystrybucyjnych średniego napięcia 12 kV/33 kV, 50 Hz, pobiera energię głównie z sieci po stronie transformatora i bezpiecznie rozprowadza obniżoną energię elektryczną do dalszych odbiorników. Jego funkcje obejmują monitorowanie w czasie rzeczywistym parametrów elektrycznych, ochrona przed przeciążeniami i zwarciami linii oraz obwodów sterowanie wyłącznikiem. Produkt ten posiada izolowaną powietrzem, w pełni opancerzoną metalową konstrukcję wyjątkowe marginesy bezpieczeństwa i niezawodność działania, co czyni go niezbędnym elementem wyposażenia krytycznego nowoczesne podstacje i przemysłowe systemy dystrybucji energii.

Tabela podstawowych parametrów produktu

Podstawowe specyfikacje techniczne

1. Napięcie znamionowe: 12 kV (kompatybilne ze standardowymi sieciami elektroenergetycznymi 10 kV; izolacja urządzeń jest zaprojektowana dla 40,5 kV, spełniające wymagania dla warunków pracy 33kV).

2. Prąd znamionowy: 630 A (dotyczy zarówno głównej szyny zbiorczej, jak i towarzyszącego jej wyłącznika).

3. Częstotliwość znamionowa: 50 Hz.

4. Parametry napięcia wytrzymywanego: Częstotliwość sieciowa Napięcie wytrzymywane przez 1 minutę: 42 kV (do uziemienia / międzyfazowe); Błyskawica Napięcie udarowe wytrzymywane: 75kV (do masy / międzyfazowe).

5. Zdolność wyłączania zwarciowego: Wyłączniki można dobierać zgodnie ze specyficznymi wymaganiami, przy czym: zakres zdolności wyłączania od 20 kA do 31,5 kA.

6. Stopień ochrony (stopień IP): Cała szafka: IP4X; Przedział wyłącznika (przy otwartych drzwiach): IP2X.

7. Obowiązujące normy: GB 3906, IEC 62271-200 i inne specyfikacje dotyczące rozdzielnic średniego i wysokiego napięcia.

Projekt konstrukcyjny szafki

1. Górny przedział przyrządów i przekaźników: Mieści wbudowany wielofunkcyjny miernik mocy, urządzenie wyświetlające linię na żywo, i lampki kontrolne działania, umożliwiające monitorowanie online w czasie rzeczywistym parametrów elektrycznych, takich jak napięcie i prąd.

2. Środkowy przedział wyłącznika (główny obszar operacyjny): wyposażony w wyjmowany wyłącznik próżniowy 630 A, mechaniczna blokada uchwytu operacyjnego i wskaźniki stanu. Moduł wyjmowany można całkowicie wyjąć, umożliwiając konserwację z dostępem od przodu, bez konieczności wyłączania całej szafy, co znacznie zmniejsza koszty czas konserwacji w przypadku przerwy w dostawie prądu.

3. Dolny przedział na kable: posiada dużą przestrzeń wewnętrzną ułatwiającą prowadzenie i okablowanie kabli wychodzących, jak np jak również późniejsze przeglądy i konserwacja.

Zalety produktu

Wewnętrzna rozdzielnica VCB KYN61-40.5 33 kV jest wyposażona w kompletną blokadę mechaniczną „Five-Prevention” systemu. System ten skutecznie eliminuje potencjalne zagrożenia związane z błędami operacyjnymi – np. przypadkowymi otwarcie lub zamknięcie wyłącznika, zamknięcie uziemnika, gdy obwód jest pod napięciem, lub otwarcie drzwi szafy, gdy obwód jest pod napięciem, zapobiegając w ten sposób wypadkom związanym z bezpieczeństwem spowodowanym przez człowieka. Produkt pomyślnie spełniła normy dopuszczalności przyłączenia do sieci dla krajowej energetyki.

Scenariusze zastosowania produktu

1. rozdzielnie 10kV w ramach krajowych podstacji miejskiej sieci elektroenergetycznej oraz przy projektach rewitalizacji gmin;

2. Główne stacje elektroenergetyczne w obrębie zespołów zakładów górniczych wielkogabarytowych i ciężkich przemysł metalurgiczny;

3. Lokalizacje wymagające niezawodnego, nieprzerwanego zasilania – takie jak wysokie budynki komercyjne, klasa A szpitale trzeciego stopnia i centra danych IDC.

Studium przypadku inżynierii ze świata rzeczywistego

W roku 2024 będąc oficjalnym dostawcą projektu firma Huajidian podjęła się renowacji stacji górniczej 33kV w miejscowości Północne Chiny. Projekt obejmował zakup 18 sztuk rozdzielnic wnętrzowych VCB KYN61-40.5 33kV, wykorzystana do modernizacji obwodów dystrybucji zasilania dwóch transformatorów AT3 na terenie kompleksu górniczego.

1. Tło projektu

W istniejącej starzejącej się rozdzielnicy stacjonarnej 35 kV doszło do degradacji izolacji, co stwarzało znaczne ryzyko wystąpienia łuku elektrycznego wady. W związku z tym właściciel wybrał opancerzoną rozdzielnicę wysuwną firmy Huajidian w celu zastąpienia przestarzałego sprzętu oraz podniesienie standardów bezpieczeństwa systemu dystrybucji energii na obszarze górniczym.

2. Wyniki wdrożenia

Sprzęt działał nieprzerwanie pod pełnym obciążeniem przez 12 miesięcy bez żadnych nieoczekiwanych awarii. Wyjmowany konstrukcja wózka skróciła czas trwania rutynowych zadań konserwacyjnych z pierwotnych 8 godzin do zaledwie 2,5 godziny. Co więcej, system blokujący „Five-Prevention” skutecznie zapobiegł trzem potencjalnym zagrożeniom błędów operacyjnych podczas corocznych przeglądów sprzętu. Po pomyślnym uruchomieniu fazy I klient przeprowadził kolejne działania zamówienie na sprzęt do dystrybucji energii na potrzeby rozbudowy elektrowni w fazie II, zapewniając w ten sposób weryfikację w świecie rzeczywistym wydajność produktu w warunkach pracy pod dużym obciążeniem.

Często zadawane pytania

P1: Czy w przypadku specjalistycznych projektów przemysłowych Huajidian może dostosować parametry wyłączania zwarcia KYN61-40.5 rozdzielnica?

A1: Tak. Na podstawie specyficznych parametrów zwarciowych sieci energetycznej miejsca realizacji projektu możemy zainstalować instalację próżniową wyłączniki automatyczne o różnych specyfikacjach, umożliwiające dostosowanie zdolności wyłączania w zakresie od 20 kA do 31,5 kA. Wszystko dostosowane parametry ściśle odpowiadają zarówno chińskim normom krajowym, jak i normom IEC, a także są kompletne rozdzielnica przechodzi rygorystyczne testy przed wysyłką do fabryki.

P2: Jakie są podstawowe różnice pomiędzy modelami rozdzielnic KYN61-40.5 (33 kV) i standardowymi KYN28A-12 (10 kV)?

A2: KYN61-40.5 został zaprojektowany tak, aby spełniać standardy izolacji 33 kV/40,5 kV; posiada pogrubione przegrody wewnętrzne oraz wzmocniona konstrukcja odporna na łuk elektryczny, dzięki czemu nadaje się przede wszystkim do linii wejściowych i wychodzących transformatorów Podstacje klasy 33kV. KYN28A-12 jest przeznaczony do standardowych linii dystrybucyjnych zasilania 10kV. Oba modele szafek mogą być zintegrowane i zainstalowane obok siebie w tej samej podstacji – podobnie jak zintegrowane rozwiązanie AH6 – tworząc kompletny montaż rozdzielnicy.

P3: Czy Huajidian zapewnia wskazówki dotyczące instalacji i wsparcie techniczne po sprzedaży po wysyłce KYN61-40.5 Panele rozdzielnic wewnętrznych VCB 33 kV?

A3: Zapewniamy bezpłatny przegląd parametrów technicznych projektu przed rozpoczęciem produkcji. W przypadku standardowych zamówień oferujemy oferują zdalne wskazówki techniczne dotyczące instalacji. W przypadku dużych projektów inżynieryjnych możemy zatrudnić inżynierów odwiedzenie miejsca realizacji projektu w celu uruchomienia na miejscu, z zastrzeżeniem negocjacji w zależności od lokalizacji projektu.

Wytyczne dla partnerów zakupowych

Globalnych nabywców zapraszamy do umówienia się na wizytę w naszej fabryce. Możesz skonsultować się z zespołem sprzedaży Huajidian dotyczące spersonalizowanych wymagań dotyczących dostosowywania – takich jak wymiary szafy i konfiguracje komponentów – w celu stworzenia dostosowane do indywidualnych potrzeb rozwiązanie rozdzielnicy odpływowej transformatora, które jest w pełni zgodne z lokalnymi standardami sieci energetycznej.
