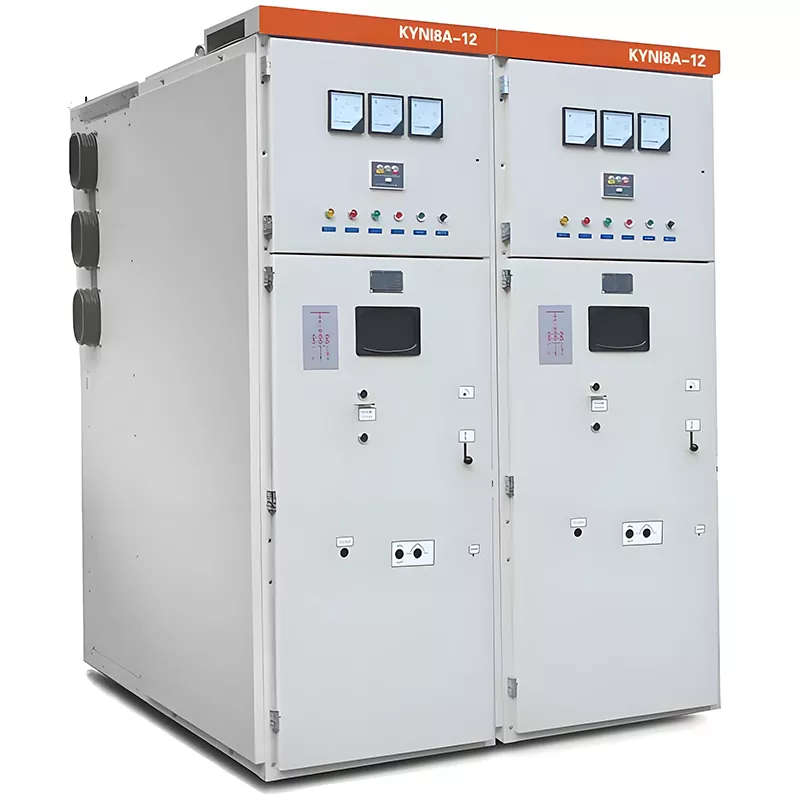

Zewnętrzne panele VCB 11 kV niskiego i średniego napięcia

Firma Huajidian z siedzibą w Chinach jest głęboko zaangażowana w prace badawczo-rozwojowe oraz produkcję zewnętrznych urządzeń VCB niskiego i średniego napięcia 11 kV Panele. Firma dysponuje własnym zespołem technicznym, nowoczesnymi warsztatami produkcyjnymi oraz pełnym zestawem sprzęt testujący. Nasza zastrzeżona, ustandaryzowana fabryka zapewnia pełną kontrolę jakości procesu — wdrażając rygorystyczne, wieloetapowe kontrole od wyprodukowania blachy po wysyłkę produktu końcowego – zapewniając to wszystko produkty pomyślnie przechodzą kompleksowe certyfikaty badań typu. Oprócz standardowych modeli oferujemy niestandardowe rozwiązania szaf, badania na miejscu oraz usługi instalacji i uruchomienia w terenie, zapewniając wszystko w jednym miejscu rozwiązanie spełniające różnorodne wymagania klientów w zakresie projektów dystrybucji energii zarówno w kraju, jak i za granicą.

Podstawowe parametry techniczne

Struktura produktu i cechy użytkowe

Zewnętrzne panele NN i SN VCB 11 kV są zbudowane z wysokiej jakości blach stalowych walcowanych na zimno, precyzyjnie obrobione w technologii CNC i zmontowane za pomocą połączeń śrubowych. Powstała struktura jest zwarta i solidny, charakteryzujący się starannie zorganizowanym układem oprzyrządowania, obsługi i stref funkcjonalnych.

1. Cztery niezależne przedziały: Szafa jest podzielona na cztery odrębne przedziały – szynę zbiorczą przedział, przedział wyłącznika, przedział kablowy i przedział oprzyrządowania/sterowania. Te sekcje są całkowicie izolowane metalowymi przegrodami i zintegrowane z kanałami odciążającymi; w przypadku usterki, system automatycznie uwalnia ciśnienie, aby zapobiec rozprzestrzenianiu się łuku elektrycznego.

2. Wysuwany wyłącznik automatyczny (typu wózek).

Rdzeń wyłącznika próżniowego jest zamontowany na wysuwanym mechanizmie wózkowym, co pozwala na łatwe włożenie go lub wydobyty. Taka konstrukcja ułatwia wymianę i konserwację bez konieczności całkowitego wyłączania zasilania cała szafka. Urządzenie jest standardowo wyposażone w mechaniczny system blokowania „Five-Prevention”. sprzętowe zabezpieczenia skutecznie eliminujące ryzyko błędów operacyjnych.

3. Inteligentny panel monitorujący montowany z przodu

W przedniej części szafy znajdują się oprzyrządowanie, lampki kontrolne i przyciski sterujące. Ten interfejs umożliwia monitorowanie w czasie rzeczywistym parametrów napięcia, prądu i mocy, jednocześnie intuicyjnie wyświetlając stan otwieranie/zamykanie obwodu, magazynowanie energii i uziemianie, ułatwiając w ten sposób wygodną obsługę, konserwację i rutynowe kontrole.

4. Zoptymalizowana struktura rozpraszania ciepła na panelu bocznym

W bocznych panelach szafy zintegrowano wiele kanałów wentylacyjnych, aby przyspieszyć konwekcję powietrza i ciepło rozproszenie. Zapobiega to starzeniu się komponentów spowodowanemu wysokimi temperaturami, zapewniając działanie sprzętu nieprzerwanie przy pełnym obciążeniu przez długi czas.

5. Modułowa i elastyczna konfiguracja

Jednostki — w tym szafy linii przychodzących, szafy linii odpływowych, szafy PT, szafy pomiarowe i szyny zbiorcze szafy – można je montować według konkretnych wymagań, co pozwala na wygodną rozbudowę i modernizację podczas realizacji projektu.

Podstawowe zalety produktu

1. Ochrona trójwarstwowa: posiada całkowicie zamkniętą pancerną konstrukcję obudowy, blokadę „Pięć warstw” mechanizm i urządzenia obniżające ciśnienie, aby skutecznie łagodzić zagrożenia bezpieczeństwa dystrybucji energii.

2. Komponenty premium: wykorzystuje starannie dobrane komponenty wysokiej jakości, które wcześniej przechodzą kompleksowe testy do wysyłki, zapewniając trwałość w trudnych warunkach pracy i niską awaryjność.

3. Mechanizm wysuwanego wózka: Posiada wysuwaną konstrukcję wózka, która umożliwia szybką konserwację i podzespoły wymianę, znacznie skracając czas trwania przerw w dostawie prądu.

4. Zintegrowana ochrona i sterowanie: Kompatybilny z urządzeniami zabezpieczającymi przekaźniki i urządzeniami pomiarowymi/kontrolującymi, umożliwiającymi bezproblemową integrację z systemami monitorowania zasilania, aby umożliwić inteligentne zdalne zarządzanie i kontrolę.

5. Zapewnienie jakości: Cały proces produkcyjny jest ściśle zgodny z normami krajowymi i przeszedł pomyślnie rygorystyczne badania typu, gwarantujące pełną zgodność i jakość produktu.

Przypadki zastosowań w świecie rzeczywistym

Przypadek 1: Projekt wsparcia dystrybucji energii dla scentralizowanej elektrowni fotowoltaicznej o mocy 50 MW w północno-zachodnich Chinach

Pomieszczenie dystrybucji zasilania wspierające ten projekt zostało wyposażone w 22 szafy Huajidian, w skład których wchodzą jednostki m.in linie przychodzące, linie wychodzące, pomiary i szyny odpowiedzialne za przyłączenie do sieci i transformację mocy elektrowni fotowoltaicznej. Sprzęt działał stabilnie przez 24 kolejne miesiące; blokadę „Pięć profilaktyki”. konstrukcja i mechanizmy zabezpieczające przed zwarciem pomyślnie przeszły wyrywkowe kontrole przeprowadzane przez sieć elektroenergetyczną władz, zapewniając w ten sposób stabilną produkcję energii przez elektrownię.

Przypadek 2: Modernizacja systemu dystrybucji energii w dużym kompleksie handlowym w Azji Południowo-Wschodniej

Projekt ten obejmował modernizację starzejących się szaf rozdzielczych w obrębie kompleksu handlowego o powierzchni 180 000 m², z wykorzystaniem 36 jednostek zewnętrznych paneli NN i SN VCB 11 kV. Wykorzystując modułową konstrukcję systemu, instalację i uruchomienie zostało zakończone w ciągu zaledwie 12 dni, eliminując potrzebę długotrwałego wyłączania zasilania w całym obiekcie. Co więcej, system został zintegrowany z inteligentną siecią dystrybucji energii w obiekcie, umożliwiając zdalne sterowanie monitorowanie zużycia energii elektrycznej w całym budynku i znaczne ograniczenie ręcznych inspekcji koszty.

Obowiązujące scenariusze

1. Projekty sieci elektroenergetycznych: Budowa nowych podstacji i stacji dystrybucyjnych oraz modernizacja starzejące się sieci energetyczne;

2. Projekty przemysłowe: Dystrybucja energii dla warsztatów hutniczych, górniczych, chemicznych i innych gałęzi przemysłu sektory;

3. Infrastruktura publiczna: lotniska, systemy transportu kolejowego, szpitale, instytucje edukacyjne i duże inwestycje w nieruchomości komercyjne;

4. Nowa energia: pomocnicze systemy dystrybucji energii dla elektrowni fotowoltaicznych, farm wiatrowych i magazynów energii projekty.

Obsługa posprzedażna

1. Zakres gwarancji: W okresie gwarancyjnym wadliwe komponenty wymieniane są bezpłatnie na miejscu świadczone są usługi inspekcyjne i naprawcze;

2. Pomoc techniczna: bezpłatne wskazówki techniczne, pomoc w instalacji i uruchomieniu oraz praktyczna obsługa szkolenie personelu zajmującego się konserwacją;

3. Całodobowe wsparcie techniczne: całodobowe usługi kontaktu technicznego z szybką reakcją na zapytania dotyczące usterek i problemy;

4. Konserwacja dożywotnia: Kompleksowe usługi konserwacyjne przez cały okres użytkowania produktu; po gwarancji wygaśnie, naliczane są jedynie koszty części zamiennych i podstawowa opłata serwisowa.

Często zadawane pytania

P1: Czy w przypadku projektów niestandardowych firma Huajidian może dostosować zewnętrzne panele VCB 11 kV NN i MV za pomocą niestandardowych wymiary czy konkretne parametry techniczne?

A1: Tak. Oprócz naszej standardowej oferty produktów, wspieramy dostosowywanie wymiarów szaf, prądów znamionowych, i wtórna logika sterowania. Nasz zespół techniczny może przeprowadzić na miejscu badania środowiska operacyjnego w celu opracowania szyte na miarę rozwiązania projektowe.

Pytanie 2: Standardowe specyfikacje produktu dotyczą wysokości ≤1000 metrów; czy te jednostki można przystosować do użytku w środowiska położone na dużych wysokościach lub na płaskowyżach?

A2: Nasze standardowe modele nadają się do pracy na wysokościach do 1000 metrów. W przypadku projektów wysokogórskich oferujemy rozwiązania dostosowane do indywidualnych potrzeb ulepszenia systemów izolacji i odprowadzania ciepła, wraz ze zoptymalizowanym doborem komponentów, aby zapewnić niezawodność działanie w warunkach plateau.

Pytanie 3: Czy podczas konserwacji lub wymiany modułu wysuwnego konieczne jest odłączenie zasilania od całej szafy? wyłącznik automatyczny?

A3: Nie. Wyłącznik można indywidualnie wyjąć w celu konserwacji, podczas gdy szyny zbiorcze pozostają pod napięciem, co pozwala pozostałe obwody, aby kontynuować normalne dostarczanie energii. Minimalizuje to straty wynikające z przerwy w dostawie prądu dla użytkownika.
