Uziemnik serii DGDW1 do rozdzielnic

Uziemnik serii DGDW1 do rozdzielnic jest podstawowym produktem firmy HUAJIDIAN do ochrony zasilania średniego napięcia, używanym głównie do izolacji bezpieczeństwa, ochrony uziemienia i kontroli działania urządzeń do dystrybucji energii 12 kV. Wykorzystując dojrzałe procesy produkcyjne i rygorystyczny system kontroli jakości, HUAJIDIAN jest niezawodnym dostawcą projektów energetycznych zarówno w kraju, jak i za granicą, dostarczając podstawowe komponenty do sieci dystrybucyjnych średniego napięcia.

W porównaniu z tradycyjnymi ręcznymi uziemnikami, produkt ten posiada dedykowany silnikowy mechanizm napędowy, umożliwiający zdalne sterowanie elektryczne oraz automatyczne otwieranie i zamykanie, eliminując ryzyko bezpieczeństwa związane z ręczną obsługą na miejscu. Produkt łączy w sobie strukturę izolacyjną o wysokiej wytrzymałości, odporność na każdą pogodę i silne właściwości przeciw zanieczyszczeniom, całkowicie rozwiązując problemy branżowe związane z tradycyjnym sprzętem, takie jak słaba zdolność przystosowania się do trudnych warunków, wysoki wskaźnik awaryjności i wysokie koszty konserwacji.

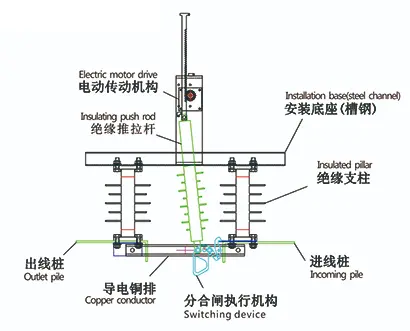

Reprezentacja strukturalna

Wprowadzenie do typu

Wyjaśnienie modelu i podstawowe parametry techniczne

1. Wyjaśnienie modelu

Model serii DGDW1 jest zgodny ze znormalizowanymi konwencjami nazewnictwa urządzeń zasilających. Znaczenie każdego znaku jest następujące:

- D: Sterowanie elektryczne

- G: Atrybut wyłącznika rozłączającego

- D: Struktura jednofazowa

- W: Zastosowanie na zewnątrz

- 1: Numer seryjny projektu produktu

2. Główne parametry techniczne

Podstawowe cechy produktu

1. W pełni automatyczna obsługa elektryczna, bezpieczna i wydajna

Uziemnik do rozdzielnic serii DGDW1 jest wyposażony w dedykowany napęd silnikowy i aktor przełączający, umożliwiający zdalne sterowanie i w pełni automatyczną pracę bez ręcznej obsługi na miejscu. Skutecznie zapobiega ryzyku operacyjnemu w złożonych scenariuszach, takich jak duża wysokość i duża wilgotność, znacznie poprawia efektywność przełączania i konserwacji urządzeń do dystrybucji energii oraz spełnia wymagania dotyczące pracy bez nadzoru nowoczesnych inteligentnych sieci.

2. Doskonała odporność na przepięcia, ulepszona ochrona przed awarią

Produkt ściśle spełnia branżowe standardy napięcia wytrzymywanego, z napięciem wytrzymywanym o częstotliwości sieciowej wynoszącym 42 kV względem uziemienia i napięciem wytrzymywanym o częstotliwości sieciowej w punkcie załamania wynoszącym 48 kV; Napięcie wytrzymywane udaru piorunowego do ziemi wynosi 75 kV, a napięcie wytrzymywane w punkcie przerwania wynosi 85 kV. Skutecznie przeciwdziała wyładowaniom atmosferycznym i przepięciom eksploatacyjnym, zapobiegając awariom sprzętu i zwarciom oraz zapewniając długoterminową stabilną pracę sieci energetycznej.

3. Konstrukcja izolacji o wysokiej wytrzymałości, bezpieczna i niezawodna izolacja

Dzięki zintegrowanemu wspornikowi izolacyjnemu o wysokiej wytrzymałości utrzymuje całkowicie bezpieczną odległość izolacyjną, gdy urządzenie jest otwarte. Zoptymalizowana struktura izolacji i wysokiej jakości materiały skutecznie zmniejszają ryzyko starzenia się izolacji i wycieków, zapewniając wyraźny i widoczny punkt odłączenia podczas konserwacji sprzętu oraz stanowią podstawową gwarancję bezpieczeństwa podczas eksploatacji i konserwacji sieci energetycznej.

4. Silna zdolność adaptacji do każdych warunków pogodowych i szeroki zakres zastosowań

Uziemnik serii DGDW1 do rozdzielnic może pracować stabilnie w środowiskach w zakresie od -30 ℃ do 70 ℃, obsługuje powłokę przeciwporostową klasy IV i może wytrzymać oblodzenie 2 mm. Nadaje się do stosowania w obszarach górskich położonych na dużych wysokościach (3000 m i poniżej), przybrzeżnych obszarach słono-alkalicznych i wilgotnych oraz w obiektach przemysłowych o dużym zapyleniu. Żywotność mechaniczna może osiągnąć 3000 cykli, przy stabilnej pracy i wyjątkowo niskich kosztach konserwacji.

Scenariusze zastosowań

1. Inteligentne systemy automatyki sieciowej i dystrybucyjnej: Opierając się na funkcjach zdalnego sterowania elektrycznego, spełnia potrzeby zdalnego monitorowania oraz automatycznej obsługi i konserwacji sieci elektroenergetycznej, realizując inteligentne i bezzałogowe zarządzanie urządzeniami dystrybucyjnymi.

2. Projekty podstacji zewnętrznych i linii napowietrznych: Stosowane do izolacji i ochrony uziemienia zewnętrznych podstacji 12 kV i linii napowietrznych, zapewniając bezpieczne odłączenie w celu codziennej konserwacji sprzętu i diagnostyki usterek.

3. Scenariusze dotyczące terenów przemysłowych i trudnych: Możliwość dostosowania do złożonych środowisk, takich jak obszary górskie na dużych wysokościach, przybrzeżne parki przemysłowe i fabryki o dużym zapyleniu, rozwiązywanie problemów z awarią sprzętu spowodowaną zanieczyszczeniem, różnicami temperatur i dużymi wysokościami.

Przypadek zastosowania inżynierii w świecie rzeczywistym

1. Projekt modernizacji inteligentnej sieci wiejskiej w południowo-zachodnich obszarach górskich

W projekcie modernizacji wiejskiej sieci energetycznej na płaskowyżu Yunnan-Guizhou wdrożono ponad 80 zestawów uziemników serii HUAJIDIAN DGDW1 do rozdzielnic. Miejsce realizacji projektu położone jest na maksymalnej wysokości 2800 m n.p.m., charakteryzuje się dużymi dobowymi różnicami temperatur, obfitymi opadami deszczu i wysokim poziomem zanieczyszczeń. Tradycyjne przełączniki ręczne są podatne na korozję i uszkodzenia izolacji, a także są trudne w obsłudze na miejscu. Produkt ten, dzięki odporności na zanieczyszczenia klasy IV, szerokiej możliwości dostosowania temperatury i zaletom zdalnego sterowania elektrycznego, całkowicie rozwiązał problemy związane z konserwacją sprzętu na obszarach górskich. Urządzenia działały bezawaryjnie przez trzy kolejne lata, znacznie zmniejszając obciążenie pracą sieci elektroenergetycznej.

Często zadawane pytania

P1: Jakie są podstawowe zalety uziemników serii DGDW1 do rozdzielnic w porównaniu z tradycyjnymi ręcznymi uziemnikami?

Podstawowe zalety są trojakie: po pierwsze, wysoki poziom inteligencji, wspierający zdalną, elektryczną, automatyczną pracę, pozwalający uniknąć ryzyka ręcznej pracy na miejscu i poprawiający efektywność konserwacji; po drugie, większa zdolność adaptacji do środowiska, możliwość dostosowania do szerokiego zakresu temperatur od -30 ℃ do 70 ℃, zanieczyszczeń klasy IV, oblodzenia i scenariuszy na dużych wysokościach; po trzecie, dłuższa żywotność i niższe koszty konserwacji, przy żywotności mechanicznej wynoszącej 3000 cykli, znacznie przekraczającej normy branżowe, skutecznie zmniejszające długoterminowe koszty wymiany i konserwacji sprzętu.

P2: Czy uziemnik serii DGDW1 do rozdzielnic nadaje się do stosowania w trudnych warunkach, takich jak duże wysokości i obszary przybrzeżne?

W pełni odpowiedni. Produkt nadaje się do stosowania na wysokościach do 3000 m, zaspokajając potrzeby energetyczne większości obszarów górskich położonych na dużych wysokościach; posiada klasę odporności na zanieczyszczenia IV, skutecznie przeciwstawiając się pyłowi przemysłowemu i korozji wywołanej solą przybrzeżną. Jego doskonała odporność na napięcie udarowe jest odpowiednia w przypadku częstych burz wzdłuż wybrzeża, a konstrukcja o szerokim zakresie temperatur dostosowuje się do wysokich i niskich wahań temperatury, zapewniając stabilną pracę w różnych trudnych scenariuszach.
