Uziemnik 24kv

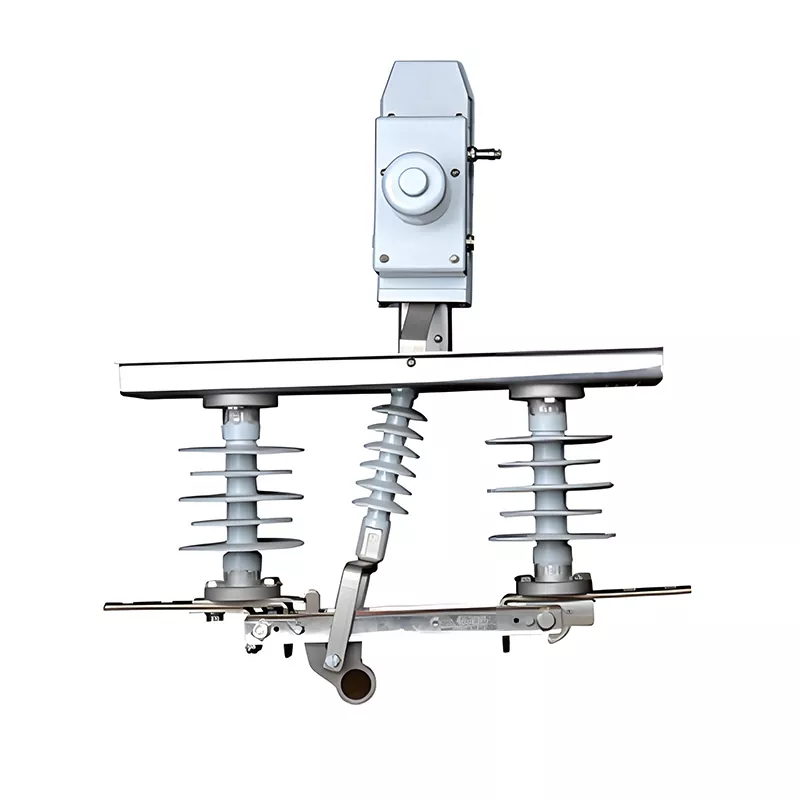

Uziemnik HUAJIDIAN 24 kV jest niezależnie opracowanym, montowanym na słupie inteligentnym urządzeniem izolującym dla napowietrznych sieci dystrybucyjnych 10 kV. Łączy w sobie elektryczny mechanizm napędowy, ogólną ochronę izolacji i wydajną przekładnię mechaniczną, umożliwiając elastyczne zdalne i lokalne otwieranie i zamykanie. Odgrywa kluczową rolę w izolacji bezpieczeństwa linii, ochronie przed przerwami w dostawie prądu i inteligentnym monitorowaniu sieci energetycznej, a także jest podstawowym sprzętem wspierającym transformację automatyzacji sieci dystrybucyjnej.

HUAJIDIAN oferuje niestandardowe mechanizmy operacyjne dostosowane do różnych rozwiązań w zakresie zasilania na miejscu, w tym energii słonecznej i akumulatorów prądu stałego, i jest kompatybilny z warunkami budowy lokalnych sieci energetycznych. Całą produkcją, testowaniem, dostosowywaniem i obsługą posprzedażną zajmujemy się w naszej własnej fabryce, a zespół techniczny zapewnia całodobowe konsultacje w sprawie wyboru i dostosowywania rozwiązań.

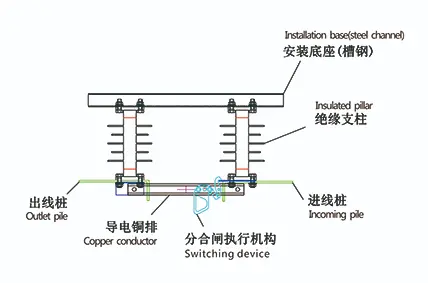

Reprezentacja strukturalna

Wprowadzenie do typu

Podstawowe zalety produktu

1. Dobra izolacja, przystosowana do trudnych warunków zewnętrznych

Wyposażone w izolatory kompozytowe o dużej drodze upływu, osiągające klasę odporności na zanieczyszczenia IV, odporne na rozgorzenie i starzenie oraz odporne na wilgoć, kurz i korozję przybrzeżną mgłą solną; osobna konstrukcja elementów izolacyjnych i obwodów przewodzących zapewnia niezawodną izolację pomiędzy częściami pod napięciem a elementami uziemiającymi; wszystkie wskaźniki częstotliwości sieciowej i napięcia wytrzymywanego przez pioruny spełniają standardy, odpowiednie zarówno dla linii na dużych, jak i małych wysokościach.

2. Odporne na korozję i trwałe obwody przewodzące, długa żywotność mechaniczna

Główny obwód przewodzący wykorzystuje proces posrebrzanej miedzi, co skutkuje niską rezystancją styku, doskonałą przewodnością i niskim wzrostem temperatury podczas długotrwałej pracy; styki symetryczne zmniejszają straty ciśnienia; w kluczowych elementach mechanicznych zastosowano stal nierdzewną + podwójną powłokę antykorozyjną cynkowaną ogniowo, zapobiegającą rdzy i zakleszczeniom; żywotność mechaniczna ≥10 000 cykli, eliminując ryzyko złego kontaktu podczas długotrwałej pracy.

3. Lekka i modułowa konstrukcja, niższe koszty instalacji i konserwacji

Uziemnik 24 kV charakteryzuje się lekką i modułową konstrukcją, umożliwiającą bezpośredni montaż na standardowych poprzeczkach rozdzielczych bez modyfikacji wieży. Struktura napędu łącznika zapewnia wysoką wydajność przekładni i płynną pracę, upraszczając rozruch na miejscu i zmniejszając obciążenie pracą związaną z późniejszą konserwacją, znacznie obniżając koszty budowy i konserwacji w całym cyklu życia.

Główne parametry techniczne

Obowiązujące scenariusze

1. Segmentacja linii głównej i izolacja linii odgałęzionych: szybkie odłączanie sekcji zwarciowych i minimalizacja obszarów przestojów;

2. Zdalne linie bez nadzoru: zdalne sterowanie konserwacją i przełączaniem linii, redukujące koszty ręcznego wspinania się na słupy;

3. Izolacja wzajemnych połączeń dystrybucyjnych wysokiego napięcia w parkach przemysłowych: połączenie z systemami automatyki sieci dystrybucyjnej w celu przeniesienia obciążenia i szybkiej diagnostyki usterek;

4. Izolacja linii przyłączeniowej do sieci fotowoltaicznej i wiatrowej: niezawodne uziemienie podczas konserwacji, zapewniające bezpieczeństwo podłączenia nowej sieci energetycznej.

Studium przypadku: Projekt modernizacji wiejskiej sieci energetycznej na obszarach górskich środkowych Chin

Inteligentna modernizacja wiejskiej sieci energetycznej na obszarze górskim przeprowadzona przez okręgowe biuro ds. zasilania stwarzała wyzwania, takie jak rozproszone linie, silne zanieczyszczenie mgłą solną i duże odległości konserwacyjne. Tradycyjne ręczne rozłączniki wymagają od elektryków wspinania się na słupy podczas każdej konserwacji, co wiąże się z wysokim ryzykiem i powolną obsługą usterek. W ramach projektu zakupiono 86 uziemników HUAJIDIAN 24 kV zasilanych energią słoneczną. Po dwóch latach pracy zdalne sterowanie zmniejszyło liczbę patroli linii na miejscu o 70%, izolatory przeciw zanieczyszczeniom klasy IV wyeliminowały awarie przeskoków w porach mglistych, a czas przestoju linii skrócił się o 62%.

Zalety w porównaniu z tradycyjnymi ręcznymi rozłącznikami

Specyfikacje instalacji i konserwacji

1. Wymagania instalacyjne

Mocowany do standardowej poprzeczki dystrybucji zewnętrznej; miejsce instalacji musi być wolne od silnych wibracji i gazów korozyjnych; wysokość montażu musi spełniać wymogi dotyczące bezpiecznej odległości przy wysokim napięciu i być zgodna z typowymi wymiarami słupa/wieży.

2. Instalacja i uruchomienie

Po zakończeniu sprawdź działanie otwierania i zamykania, wskaźniki mechaniczne i sygnały pilota, aby upewnić się, że przełącznik działa płynnie i nie zacina się.

3. Codzienna konserwacja

Regularnie czyść izolację z zabrudzeń, sprawdzaj, czy na elementach przekładni nie ma rdzy, sprawdzaj szczelność obudowy mechanizmu oraz sprawdzaj poziom naładowania baterii zasilacza pilota; po ulewnych deszczach, tajfunach i mgle solnej wymagane są specjalne inspekcje, a izolatory muszą być niezwłocznie czyszczone.

Opcjonalne usługi konfiguracji i dostosowywania

1. Dostosowanie aktualnej specyfikacji: opcjonalnie 400A ~ 1250A, dostępne są wersje ulepszone na dużych wysokościach i w niskich temperaturach;

2. Opcjonalny interfejs komunikacyjny automatyki: łączy się z systemami SCADA w celu przesyłania danych o pozycjach otwarcia/zamknięcia i alarmach o usterkach sprzętu;

3. Dostosowanie rozwiązania zasilania: Wybierz pomiędzy zasilaniem energią słoneczną a zasilaniem bateryjnym DC bez zewnętrznego zasilania sieciowego;

4. Dostępnych jest wiele modeli elektrycznych mechanizmów wykonawczych, kompatybilnych z różnymi protokołami komunikacji zdalnego sterowania.

Często zadawane pytania

P1: Czy ten uziemnik 24 kV może być stabilnie używany na obszarach przybrzeżnych z dużą mgłą solną i na dużych wysokościach?

A1: Tak. Sprzęt jest standardowo wyposażony w izolatory kompozytowe klasy IV o dużej odległości upływu, które są odporne na mgłę solną, kurz i wilgotne środowisko przybrzeżne; wszystkie metalowe części ruchome wykorzystują technologię podwójnej ochrony antykorozyjnej ze stali nierdzewnej i cynkowania ogniowego. Wersję o ulepszonej izolacji można dostosować do obszarów położonych na dużych wysokościach, aby spełnić wymagania dotyczące korekcji napięcia wytrzymywanego na dużych wysokościach; wszystkie próby napięcia wytrzymywanego przeszły pomyślnie badania typu.

P2: Jakie metody zasilania obsługuje elektryczny mechanizm napędowy, gdy na słupie nie ma zasilania sieciowego?

A2: HUAJIDIAN oferuje dwa rozwiązania w zakresie zasilania poza siecią: niezależny zasilacz z akumulatora litowo-jonowego prądu stałego i zasilacz z panelu słonecznego z modułem ładowania i sterowania. Obydwa rozwiązania mogą działać niezależnie od zewnętrznych źródeł zasilania przez ponad 18 miesięcy, w pełni dostosowując się do obszarów górskich, pastwisk i linii napowietrznych pozbawionych zasilania.

P3: Czy sprzęt można podłączyć do istniejących systemów SCADA sieci dystrybucyjnej i zdalnie przesyłać sygnały o usterkach?

A3: Dostępny jest opcjonalny dodatkowy moduł komunikacyjny, zgodny z głównymi protokołami komunikacyjnymi sieci elektroenergetycznej. Po podłączeniu do platformy SCADA może przesyłać informacje o usterkach, takie jak pozycje otwarcia i zamknięcia, alarmy o zablokowaniu mechanizmu i niskim napięciu akumulatora do zdalnego sterowania w czasie rzeczywistym, umożliwiając zdalne monitorowanie online przełączników montowanych na słupie i zmniejszając obciążenie pracą związaną z inspekcją na miejscu.
