System zasilania 20 MVA, 33 kV/11 kV, 50 Hz/60 Hz
Certyfikaty IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

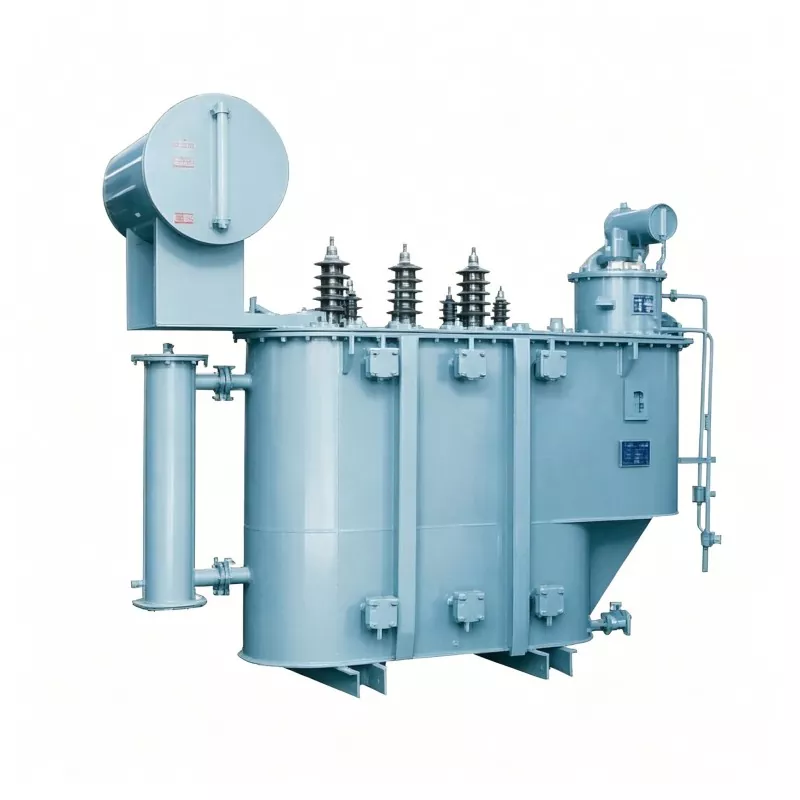

Transformator mocy 33 kV 11 kV 20 mVA firmy Huajidian to podstawowy sprzęt do przesyłu i dystrybucji energii dla średnich i dużych przedsiębiorstw. sieci elektroenergetyczne wysokiego napięcia. Jako profesjonalny producent transformatorów mocy do użytku domowego, Huajidian wykorzystuje lata doświadczenia Doświadczenie w badaniach i rozwoju oraz produkcji w celu optymalizacji struktury i wydajności produktu. W odróżnieniu od małych i średnich transformatory dystrybucyjne, ten sprzęt o dużej mocy jest stosowany głównie w regionalnych podstacjach centralnych, podejmując się podstawowego zadania dystrybucji obniżającej napięcie od 33 kV do 11 kV. Można go dostosować do złożonych warunków sieci energetycznej, wytrzymuje długoterminową pracę pod dużym obciążeniem i natychmiastowe uderzenia zwarciowe i jest szeroko stosowany w kluczowych projektach takie jak modernizacja miejskiej sieci energetycznej, infrastruktura parków przemysłowych i dystrybucja nowych przyłączy do sieci energetycznej.
Produkt posiada certyfikat systemu jakości ISO, spełnia krajowe normy efektywności energetycznej i ma ustandaryzowane funkcje procesy produkcyjne i rygorystyczna kontrola jakości, spełniające różne wymagania konstrukcyjne i operacyjne podstacje o wysokim standardzie.
1. Moc znamionowa: 20 MVA (20000 kVA), odpowiednia dla średnich i dużych scenariuszy obciążenia regionalnej dystrybucji energii.
2. Poziom napięcia: 33 kV po stronie wysokiego napięcia, 11 kV po stronie niskiego napięcia; można wyposażyć stronę wysokiego napięcia z przełącznikami zaczepów ±2×2,5% lub ±5% bez obciążenia/pod obciążeniem do elastycznej regulacji napięcia w celu dostosowania do napięcia sieciowego fluctuations.
3. Faza i częstotliwość: Trójfazowe, 50 Hz, zgodne z krajowymi i międzynarodowymi standardami głównego nurtu sieci energetycznej.
4. Prąd znamionowy: około 350 A po stronie wysokiego napięcia 33 kV i około 1050 A po stronie niskiego napięcia 11 kV stronie (obliczonej według standardowych wzorów na moc, przy stabilnej nośności).
Standardowa konfiguracja Dyn11/YNd11, skutecznie tłumiąca harmoniczne sieci, poprawiająca jakość zasilania i zapewnienie niezawodnych warunków uziemienia neutralnego dla strony niskiego napięcia; konfiguracja głównego nurtu współczesnej władzy distribution systems.
7%-10%, customizable according to the substation's short-circuit capacity requirements, effectively limiting short-circuit current and ensuring the safety of the power grid and terminal equipment.
Spełnia standardy napięcia wytrzymywanego na udar piorunowy i napięcia wytrzymywanego o częstotliwości sieciowej dla 33 kV i 11 kV systemy. Napięcie wytrzymywane udaru piorunowego po stronie 33 kV osiąga wartość 170 kV, co świadczy o doskonałej izolacji i skuteczność ochrony odgromowej, odpowiednia do złożonych warunków pracy na zewnątrz.
Produkt obsługuje rozpraszanie ciepła w dwóch trybach, aby dostosować się do różnych obciążeń i warunków środowiskowych:
- Samochłodzenie olejowe ONAN: opiera się na naturalnej konwekcji oleju izolacyjnego i pasywnym odprowadzaniu ciepła z żebra zbiornika, odpowiednie do konwencjonalnych scenariuszy obciążenia, przy niskim zużyciu energii i niskim poziomie hałasu.
- Chłodzenie powietrzem zanurzonym w oleju ONAF: w połączeniu z zewnętrznym wentylatorem do wymuszonego chłodzenia powietrzem, znacznie poprawiające zdolność przeciążeniową sprzętu i spełnienie wymagań zasilania o dużym obciążeniu podczas szczytowego zużycia energii elektrycznej okresy.
Rdzeń urządzenia skutecznie wykorzystuje blachy ze stali krzemowej o wysokiej przepuszczalności lub materiały ze stopu amorficznego o niskiej stracie zmniejszenie strat bez obciążenia i obciążenia, spełniając krajowe standardy efektywności energetycznej I i II. Ogólna struktura przyjmuje szczelną i odporną na korozję konstrukcję ze wzmocnioną powłoką zbiornika, odpowiednią do złożonych scenariuszy, takich jak instalacja wewnątrz i na zewnątrz, na dużych wysokościach i przy dużych różnicach temperatur. Całkowicie uszczelniona konstrukcja obiegu oleju zapobiega starzeniu się i pogorszeniu jakości oleju izolacyjnego, znacznie zmniejszając późniejsze koszty konserwacji i zapewniając długoterminową trwałość stabilna praca sprzętu.
Transformator mocy 33 kV 11 kV 20 mVA jest szeroko stosowany w podstacjach miejskich, podstacjach dystrybucyjnych w parkach przemysłowych, nowe podstacje przyłączone do sieci energetycznej oraz projekty zasilania infrastruktury miejskiej. Nadaje się do średnich do scenariuszy zasilania dużych obciążeń, takich jak gęsto zaludnione miejskie obszary mieszkalne, duże zakłady przemysłowe, Zasilanie lotnisk i linii kolejowych, konwersja napięcia w elektrowniach wiatrowych i słonecznych oraz modernizacja sieci energetycznej.
Studium przypadku: Projekt podstacji Brihart 33/11 kV GIS w Bangladeszu
W projekcie EPC podstacji Brihart 33/11 kV GIS dotyczącym modernizacji systemu dystrybucji energii w Bangladeszu firma Huadian dostosował i dostarczył transformator mocy 33 kV 11 kV 20 mVA jako podstawowe wyposażenie obniżające podstacji. Produkt ten zoptymalizowano, ukierunkowany na trudne warunki panujące w okolicy, charakteryzujące się wysoką temperaturą i wilgotnością odporność na korozję, wilgoć i odprowadzanie ciepła oraz przyjmuje tryb chłodzenia powietrzem ONAF, aby zapewnić stabilność praca pod ciągłym wysokim obciążeniem.
Po uruchomieniu sprzęt pomyślnie przeprowadził konwersję z zasilania wysokiego napięcia 33 kV na napięcie 11 kV napięcie dystrybucyjne, rozwiązując problemy niewystarczającej wydajności zasilania i niestabilnego napięcia w Langpu obszar. Zapewniło to zasilanie okolicznych terenów przemysłowych i mieszkalnych, poprawiło niezawodność działania sieci regionalnej sieci energetycznej o 30% i od momentu uruchomienia utrzymuje stabilną pracę bez awarii, co zapewnia wysokie zarobki pochwały od właściciela i lokalnych władz energetycznych.
Dzięki ciągłemu ulepszaniu wymagań dotyczących oszczędzania energii i zmniejszania zużycia energii w sieci energetycznej, tak jest wskazane jest wyraźne wymaganie, aby sprzęt spełniał krajowe normy efektywności energetycznej I i II stopnia procurement. Produkty Huadian wykorzystują rdzenie żelazne o niskich stratach i zoptymalizowane konstrukcje uzwojeń, co skutkuje niską wydajnością zużycie energii i skutecznie zmniejsza długoterminowe koszty operacyjne.
Ten model transformatora o dużej mocy nie jest łatwo dostępny i należy go dostosować w oparciu o rzeczywisty projekt warunki. Przed zakupem należy określić kluczowe parametry, takie jak metoda instalacji, wysokość nad poziomem morza, temperatura otoczenia i system Aby zapewnić precyzyjną kompatybilność sprzętu, należy potwierdzić zdolność zwarciową.
Ten transformator poziomu napięcia wymaga zastosowania rozdzielnicy wysokiego napięcia 33kV/11kV, rozdzielnicy w izolacji gazowej SF6, GIS połączył sprzęt elektryczny i urządzenia zabezpieczające przekaźniki, tworząc kompletny system dystrybucji energii, zapewniający bezpieczne i zgodne z przepisami działanie sieci energetycznej.
P1: Czy ten transformator mocy 33 kV 11 kV 20 mVA nadaje się do instalacji na zewnątrz na dużych wysokościach?
A1: Tak. Huajidian może dostosować transformator do wysokości projektu i temperatury otoczenia, ulepszając go o wzmocnienie izolacji na dużych wysokościach, odporność na promieniowanie UV, ochronę przed korozją i wilgocią. Nadaje się do stosowania na zewnątrz, w środowiskach niskiego napięcia na dużych wysokościach i jest odporny na ekstremalne warunki pogodowe warunków atmosferycznych, takich jak wysokie temperatury, silny wiatr i opady deszczu.
Q2: What is the difference between on-load tap changer and off-load tap changer configurations for this transformer?
A2: Przełączniki zaczepów pod obciążeniem wymagają odłączenia zasilania w celu regulacji napięcia, co jest odpowiednie dla scenariuszy ze stabilną siecią napięcie i niska częstotliwość przełączeń zaczepów; Przełączniki zaczepów pod obciążeniem umożliwiają regulację napięcia w czasie rzeczywistym bez odłączania zasilania i bez wpływu na normalne zasilanie, nadaje się do projektów sieci elektroenergetycznych o dużych wahaniach napięcia i wysokich wymagania dotyczące niezawodności zasilania. Konfigurację można wybrać według potrzeb.
P3: Jaka jest żywotność sprzętu i cykl rutynowej konserwacji?
A3: W przypadku standardowej instalacji i normalnych warunków pracy żywotność sprzętu może osiągnąć 30 lat. To jest zaleca się coroczne przeprowadzanie rutynowej konserwacji, w tym sprawdzanie oleju izolacyjnego, sprawdzanie szczelności sprzętu oraz kalibracja parametrów linii. Sprzęt ma w pełni uszczelnioną konstrukcję, co skutkuje niskimi kosztami codziennej konserwacji obciążenie pracą, niskie koszty utrzymania i duża, długoterminowa stabilność operacyjna.
Jako profesjonalny producent i usługodawca transformatorów wysokiego napięcia w Chinach, Huajidian posiada kompletną ofertę kwalifikacje produkcyjne, zaawansowany sprzęt produkcyjny i profesjonalny zespół techniczny. Możemy zapewnić globalne klientom kompleksowe usługi, w tym dostosowywanie parametrów, projektowanie rysunków, dokładne wyceny na miejscu wskazówki dotyczące instalacji i konserwacja posprzedażna. W przypadku potrzeb związanych ze wsparciem projektu podstacji, prosimy o kontakt nam w celu uzyskania niestandardowych rozwiązań technicznych i ofert zakupowych.
