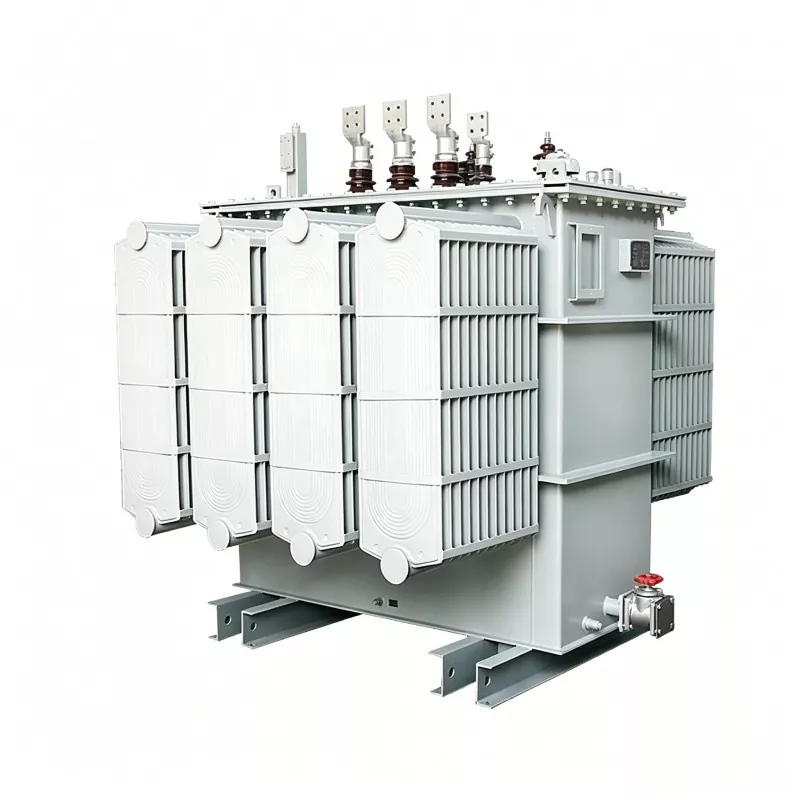

Specjalne transformatory mocy od 10 MVA do 100 MVA

Specjalne transformatory mocy Huajidian od 10 MVA do 100 MVA zostały opracowane z myślą o złożonych warunkach przemysłowych o dużej intensywności, rozwiązywanie problemów, takich jak niestabilna regulacja napięcia, słaba zdolność przeciążeniowa i słaba zdolność adaptacji zwykłego transformatory. Nasz asortyment produktów obejmuje moce od 10 MVA do 100 MVA, obsługując produkty niestandardowe i niestandardowe rozwiązania. Są szeroko stosowane w podstawowych zastosowaniach, takich jak wytapianie metali, elektroliza chemiczna i energia sprostowanie. Wszystkie produkty przechodzą rygorystyczne procesy badawczo-rozwojowe, testowe i produkcyjne, zapewniając długoterminową stabilność i bezpieczna praca pod dużym obciążeniem, wysoką temperaturą i silnymi zakłóceniami elektromagnetycznymi.

Podstawowe zalety produktu

1. Rysowne standardy zgodności

Ściśle zgodne z krajowymi normami branżowymi, takimi jak JB/T85606-1996, JB/T8447-1996 i JB/T9640-1999. Standaryzowane procesy produkcyjne zapewniają, że wydajność spełnia najwyższe wymagania dotyczące zasilania przemysłowego.

2. Doskonała wydajność operacyjna

Posiada doskonałą zdolność przeciążania, zdolną do wytrzymywania chwilowych uderzeń pod dużym obciążeniem w przemyśle produkcja. Stabilna regulacja napięcia zapobiega wpływowi wahań zasilania na produkcję, skutecznie poprawiając wskaźniki kwalifikacji produktów.

3. Różne możliwości dostosowywania

Pojemność, poziom napięcia, grupa okablowania, metoda chłodzenia i metoda regulacji napięcia można elastycznie regulować zgodnie z warunkami na miejscu, zapewniając niestandardowe rozwiązania dla specjalnych scenariuszy przemysłowych.

4. Różne metody chłodzenia i regulacji napięcia

Obsługuje tryby chłodzenia, takie jak samochłodzenie w oleju (ONAN) i chłodzenie z wymuszonym obiegiem oleju i wody (OFWF), Możliwość dostosowania do regulacji napięcia bez obciążenia i pod obciążeniem, spełniając potrzeby operacyjne różnych obciążeń.

5. Silna zdolność adaptacji do środowiska

Zoptymalizowana struktura i kompleksowa konfiguracja przeciwzakłóceniowa, odpowiednia do pracy w warunkach dużego zapylenia, wysokiej temperatury i warunkach dużego obciążenia w przemyśle metalurgicznym, chemicznym i piecach z łukiem krytym, przy niskim wskaźniku awaryjności i długa żywotność.

Główne scenariusze zastosowań

1. Przemysł metalurgiczny: Specjalne transformatory mocy od 10 MVA do 100 MVA służą jako podstawowe urządzenia zasilające metal do wytapiania i rafinacji, nadaje się do hutniczych elektrycznych pieców łukowych, wysokiej jakości elektrożużle do rafinacji stali specjalnej piece, piece do żelazostopów, piece do żółtego fosforu, piece z węglika krzemu itp., zapewniające stabilną moc dostawy w warunkach wytapiania pod dużym obciążeniem, zapewniając ciągłą i wydajną pracę produkcji.

2. Przemysł chemiczny: Możliwość dostosowania do scenariuszy produkcji elektrolizy elektrochemicznej, takich jak elektroliza manganu i przemysł chemiczny chloro-alkaliczny, jego stabilna regulacja napięcia zapewnia jednolitą i stabilną substancję chemiczną reakcje elektrolizy, unikając problemów z jakością produktu spowodowanych wahaniami zasilania.

3. Przemysł energetyczny Wyposażony w różne urządzenia prostownicze, zapewniające stabilną moc prądu stałego do konwersji energii i przesyłu energii, zapewniających sprawną pracę przemysłowych systemów zasilania i urządzeń przesyłowych.

Specyfikacje produktu i główne modele

1. Transformator pieca łukowego

Ma zastosowanie do produkcji stali i wytapiania metali; Norma: JB/T9640-1999; Zakres mocy: 630 kVA–4000 kVA; Poziom napięcia: Wysokie napięcie 6 ~ 35 kV, niskie napięcie 98 V ~ 220 V; Grupa okablowania: D-Yd0-11; Metoda chłodzenia: Samochłodzenie w zanurzeniu w oleju (ONAN)/chłodzenie wodą z wymuszonym obiegiem oleju (OFWF); Metoda regulacji napięcia: Przełącznik zaczepów bez obciążenia.

2. Transformator z piecem łukowym zanurzonym

Stosowany do wytapiania żelazostopów, żelazokrzemu i krzemu przemysłowego w piecach z łukiem krytym; Zakres mocy: 1000 kVA – 6300 kVA; Grupa okablowania: D.d0-12; Metoda chłodzenia: samochłodzenie w oleju (ONAN); Napięcie metoda regulacji: Ręczny przełącznik zaczepów bez obciążenia.

3. Transformator z żółtym piecem fosforowym

Zaprojektowany na zamówienie do pieców elektrycznych stosowanych w produkcji fosforu żółtego, zgodny z normą JB/T85606-1996; zakres mocy: 2000kVA – 5000kVA; strona niskiego napięcia obsługuje wiele poziomów napięcia, w tym 130 V, 142,5 V i 155 V, oferując doskonałe możliwości dostosowania do różnych scenariuszy.

4. Transformator pieca elektrożużlowego

Stosowany do przetapiania i rafinacji wysokiej jakości stali specjalnej, zgodnej z normą JB/T8447-1996; zakres wydajności: 200 kVA–3150 kVA; niskonapięciowe: 30V–120V; niektóre modele są wyposażone w zewnętrzne reaktory nasycone, obsługujące obciążenie przełącznik zaczepów spełniający wymagania dotyczące precyzyjnego zasilania w hutnictwie stali.

5. Transformator prostowniczy

Typowy model: ZHSZK-S-4000/10; Ma zastosowanie w zastosowaniach związanych z elektrolizą chemiczną i napędami trakcyjnymi; Pojemność znamionowa: 4000 kVA; Napięcie znamionowe: 10 kV; Wbudowany dławik międzyfazowy, obsługuje przełącznik zaczepów pod obciążeniem, stabilną moc prostowania wydajność dostaw.

6. Transformator pieca elektrycznego do pieców na węglik wapnia

Typowy model: HCS-S-P-S-3150/35; Zaprojektowany specjalnie do produkcji pieców z węglikiem wapnia; Pojemność znamionowa: 3150 kVA; Napięcie znamionowe: 35 kV; Wykorzystuje chłodzenie wodą z wymuszonym obiegiem oleju, obsługuje zasilanie trójfazowe/jednofazowe selekcja, odpowiednia do intensywnej produkcji wytapiania węglika wapnia.

Rzeczywisty przypadek zastosowania inżynierii

W 2025 r. firma Huajidian dostosowała partię specjalnych transformatorów mocy o mocy 50 MVA dla dużego przedsiębiorstwa zajmującego się wytopem żelazostopów w południowo-zachodnich Chinach, które były wykorzystywane na linii produkcyjnej przedsiębiorstwa do wytapiania w piecu z łukiem krytym. Ten projekt wiązały się z trudnymi warunkami pracy, wymagającymi od sprzętu pracy przy dużych obciążeniach przez dłuższy czas, oraz radzenie sobie z takimi problemami, jak duże chwilowe skoki napięcia i złożone zakłócenia elektromagnetyczne.

W oparciu o specyficzne warunki pracy na miejscu firma Huajidian zoptymalizowała konstrukcję sprzętu, stosując wymuszony olej technologia chłodzenia wodą obiegową i precyzyjna konfiguracja regulacji napięcia bez wzbudzenia regulacja parametrów rdzenia, takich jak grupa przewodów i impedancja zwarcia. Po uruchomieniu sprzęt osiągnął 99,99% stabilność operacyjną, skutecznie wytrzymując chwilowe uderzenia obciążenia podczas procesu wytapiania i zapewnienie stabilnego napięcia wyjściowego. Pomogło to klientom zmniejszyć liczbę defektów produktów spowodowanych zasilaniem wahania o 35% i częstotliwość konserwacji sprzętu o 40%, zapewniając ciągłą i wydajną produkcję na linii produkcyjnej wytapiania, skutecznie kontrolując koszty produkcji i zdobywając duże uznanie klientów.

Często zadawane pytania

P1: Czy specjalne transformatory mocy Huajidian od 10 MVA do 100 MVA obsługują pełną, niestandardową personalizację?

A1: Tak. Główną zaletą tej serii produktów jest niestandardowe dostosowywanie. Można go elastycznie dostosowywać parametry rdzenia, takie jak pojemność znamionowa, wysokie i niskie napięcie, sposób regulacji napięcia, grupa przewodów, zwarcie impedancja i sposób chłodzenia zgodnie z warunkami pracy na miejscu i potrzebami produkcyjnymi klienta, optymalizując strukturę sprzętu i doskonale dostosowując się do różnych specjalnych środowisk produkcji przemysłowej.

P2: Do jakich scenariuszy przemysłowych nadają się przede wszystkim modele o dużej mocy 10–100 MVA?

A2: Te modele o dużej pojemności są przeznaczone do scenariuszy przemysłowych na dużą skalę i przy dużym obciążeniu, odpowiednich do zastosowań na dużą skalę hutnicze, elektryczne piece łukowe, piece z łukiem krytym do żelazostopów, wielkoskalowa elektroliza chemiczna linie produkcyjne, piece przemysłowe do fosforu żółtego i systemy wspomagające rektyfikację energii. Są nadaje się do warunków produkcyjnych wymagających długotrwałej ciągłej pracy, dużego obciążenia i dużej mocy zasilania stabilność.

Przewodnik zamawiania

Specjalne transformatory mocy Huajidian od 10 MVA do 100 MVA to niestandardowe produkty dostosowane do indywidualnych potrzeb. Klienci muszą zapewnić następujące podstawowe parametry techniczne podczas składania zamówienia, aby obie strony mogły potwierdzić parametry techniczne uzgodnij, opracuj precyzyjny plan personalizacji i uzyskaj wycenę:

1. Pojemność znamionowa transformatora

2. Napięcie znamionowe (parametry strony wysokiego i niskiego napięcia)

3. Metoda regulacji napięcia (przełącznik zaczepów pod obciążeniem, przełącznik zaczepów pod obciążeniem itp.)

4. Wymagania dla grupy okablowania

5. Parametry impedancji zwarcia

6. Wymagania dotyczące metody chłodzenia

Notatka:Parametry pokazane na stronie internetowej służą wyłącznie celom informacyjnym. Jeśli istnieją specjalne wymagania techniczne lub potrzeby dostosowania warunków pracy, prosimy o wcześniejszy kontakt z zespołem technicznym przed złożeniem zamówienia upewnić się, że produkt jest w pełni kompatybilny ze scenariuszem zastosowania na miejscu.
