System zasilania 500 kVA, 50 Hz/60 Hz, trójfazowe
Certyfikaty IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

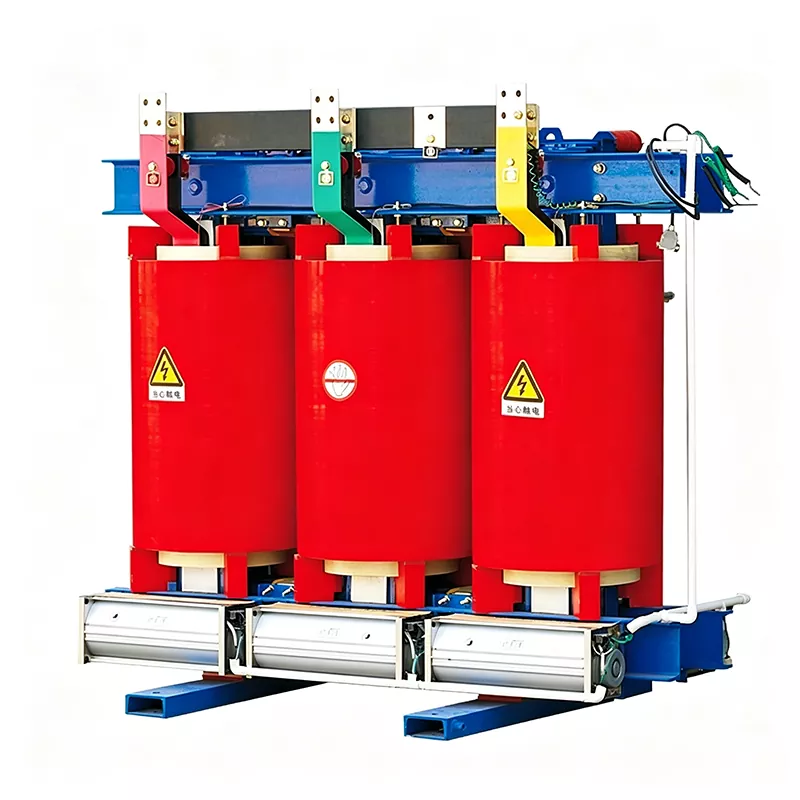

Transformator suchy z żywicy odlewanej Huajidian o mocy 500 kVA to wysokowydajne urządzenie do dystrybucji energii o napięciu 10 kV, odpowiednie dla scenariuszy małego i średniego zużycia energii. W produkcie zastosowano całkowicie bezolejową izolację suchą strukturę, zasadniczo rozwiązując zagrożenia bezpieczeństwa i problemy środowiskowe tradycyjnego sprzętu zanurzonego w oleju. Opierając się na wyrafinowanym kunszcie i wysokiej jakości surowcach, zapewnia długoterminową stabilność i trwałość działanie systemu dystrybucji energii.
Transformator suchy z żywicy lanej o mocy 500 kVA działa bez wytwarzania szkodliwych gazów i odpadów, co daje zero zanieczyszczenie środowiska. Wykorzystując zoptymalizowaną konstrukcję elektromagnetyczną, produkt charakteryzuje się doskonałą efektywnością energetyczną, osiągnięcie sprawności trójfazowej na poziomie 99,31% przy obciążeniu 35%, spełniając najnowsze standardy efektywności energetycznej DOE na rok 2029. To skutecznie zmniejsza długoterminowe zużycie energii w przedsiębiorstwach, równoważąc korzyści ekonomiczne z wartością środowiskową.
Konstrukcja izolacji typu suchego całkowicie eliminuje zagrożenia bezpieczeństwa, takie jak wycieki oleju, plamy oleju i pożary. Wyposażony dzięki wysokiej klasy materiałom izolacyjnym o temperaturze 220 ℃ obsługuje wiele ustawień wzrostu temperatury, w tym 150 ℃ (standard), 115 ℃ i 80 ℃, dostosowując się do środowisk o wysokiej temperaturze i warunków ciągłego obciążenia. Zawiera Ekranowanie elektrostatyczne zgodne z NEMA i technologia cichej pracy znacznie zmniejszają zakłócenia elektryczne i przejściowe zakłócenia, zapewniające stabilną i cichą pracę.
Znacząca eliminacja konieczności wymiany oleju i konserwacji związanej z tradycyjnym sprzętem zanurzonym w oleju zmniejsza koszty pracy i konserwacji. Wyposażony w funkcje samooczyszczania i samochłodzenia, zmniejszające częstotliwość i złożoność codziennej konserwacji. Obsługuje opcjonalne uzwojenia aluminiowe lub miedziane, z elastycznym parametrem napięcia personalizacja; standardowa obudowa wentylacyjna NEMA1, z opcjonalną wodoodporną obudową NEMA3R, odpowiednia dla różnych złożone warunki pracy, takie jak środowisko wewnętrzne, zewnętrzne, wilgotne, zakurzone i korozyjne.
Transformator suchy z żywicy lanej o mocy 500 kva może być wyposażony w wentylatory wspomagające (w celu poprawy odporności na przeciążenia), zintegrowane wyłączniki wysokiego i niskiego napięcia, zabezpieczenia przeciwprzepięciowe, cyfrowe czujniki kontroli temperatury z alarmem funkcje i interfejsy monitorujące SCADA. Obsługuje również wzmocnienie sejsmiczne zgodne z OSHPD, 50/60 Hz praca w dwóch częstotliwościach i dostosowywanie impedancji. Wszystkie niestandardowe rozwiązania zostały profesjonalnie zweryfikowane i w pełni spełniają międzynarodowe standardy branżowe.
- Moc znamionowa: 500 kVA
- Liczba faz: trójfazowa (kompatybilna z jednofazową)
- Napięcie podstawowe: 208 V-600 V (obsługuje połączenie w kształcie trójkąta 480 V, 600 V itp.)
- Napięcie wtórne: 208Y/120 V, 480Y/277 V (obsługiwana personalizacja)
-Materiał uzwojenia: uzwojenie aluminiowe/uzwojenie miedziane (opcjonalnie)
- Wartość wzrostu temperatury: 150 ℃ (standard), 115 ℃, 80 ℃ (klasa izolacji 220 ℃)
- Metoda regulacji napięcia: ±2×2,5% regulacja zaczepów po stronie pierwotnej
- Metoda chłodzenia: Naturalne chłodzenie powietrzem (AN)
- Szafka ochronna: szafka wentylowana NEMA1 (opcjonalnie całkowicie zamknięta szafka NEMA3R)
- Kompatybilność obciążenia: współczynnik K 4/9/13/20+, odpowiedni dla obciążeń nieliniowych, takich jak przetwornice częstotliwości i dane sprzęt
- Normy: IEEE, ANSI, NEMA, UL, CSA, DOE Energy Efficiency Standard 2029
Zakres impedancji: standardowy 3% -7% (konfigurowalny)
Dzięki zaletom bezpieczeństwa, przyjazności dla środowiska, stabilnej pracy i prostej konserwacji, ten odlew o mocy 500 Kva Transformator suchy z żywicy można w pełni dostosować do różnych scenariuszy zużycia energii, skutecznie uzupełniając moc konwersji i dystrybucji. Jest szeroko stosowany w warsztatach przemysłowych, bazach produkcyjnych maszyn, obiektach komercyjnych kompleksy, wspólnoty mieszkaniowe, centra danych i inne lokalizacje, szczególnie odpowiednie dla środowisk o wysokim natężeniu wymagania dotyczące zapobiegania pożarom, ochrony środowiska i redukcji hałasu.
W parku przemysłowym w południowym Wietnamie występują wysokie temperatury i wilgotność, a także złożone zjawiska nieliniowe obciąża swój sprzęt produkcyjny. W 2023 r. park zakupił sześć transformatorów suchych z żywicy odlewanej Huajidian o mocy 500 kVA. Projekt obejmuje dostosowane do indywidualnych potrzeb wodoodporne i pyłoszczelne szafki NEMA3R oraz niskotemperaturowy wzrost o 115 ℃ konfiguracji w połączeniu z konstrukcją obciążenia nieliniowego K9, dostosowującą się do częstego uruchamiania i wyłączania sprzętu warunki. Sprzęt pracuje nieprzerwanie od ponad dwóch lat bez wycieków oleju i usterek, utrzymanie stabilnego napięcia wyjściowego i zapewnienie ciągłej pracy linii produkcyjnej. To pomogło park przemysłowy zmniejsza koszty utrzymania i energii o około 15% rocznie.
W oparciu o znormalizowany system zarządzania ISO9001, Huajidian wdraża pełną kontrolę jakości procesu dla każdego Transformator suchy o mocy 500 kVA. Przed opuszczeniem fabryki produkty przechodzą pełen zestaw testów, w tym również współczynnik skrętu weryfikacja, badanie rezystancji izolacji, badanie działania przy pełnym obciążeniu, badanie wzrostu temperatury i stany przejściowe badanie odporności. Wszystkie procesy ściśle przestrzegają międzynarodowych standardów branżowych. Dopiero po przejściu wszystkich testów można sprzęt opuszcza fabrykę, zapewniając ciągłą i stabilną pracę w skomplikowanych warunkach.
P1: Jakie są podstawowe zalety tego transformatora suchego z żywicy lanej o mocy 500 kva w porównaniu z tradycyjnym transformatorem zanurzonym w oleju transformatory?
W tym produkcie zastosowano całkowicie żywiczną strukturę izolacyjną typu suchego, rezygnując z tradycyjnej konstrukcji zanurzonej w oleju. To eliminuje zagrożenia bezpieczeństwa, takie jak wycieki oleju, zanieczyszczenie oleju i pożary u źródła, co skutkuje zerowym zanieczyszczeniem i wyższą efektywność energetyczną. Eliminuje potrzebę regularnej wymiany oleju i konserwacji, znacznie redukując długoterminowe koszty operacyjne, wydłużające żywotność i czyniące go bardziej odpowiednim do stosowania w pomieszczeniach zamkniętych, gęsto zaludnionych i środowisk wymagających ochrony środowiska.
P2: Czy ten transformator obsługuje parametry i dostosowywanie specjalnych warunków pracy?
Obsługuje spersonalizowane dostosowywanie w pełnym scenariuszu. Uzwojenia aluminiowe lub miedziane można wybierać na podstawie kosztów i wymagania wydajnościowe i parametry napięcia, poziomy wzrostu temperatury i szafy ochronne mogą być elastyczne dostosowane. Może dostosować się do specjalnych warunków pracy, takich jak wysoka temperatura, wilgotność, kurz i korozja może być również wyposażony w takie funkcje, jak chłodzenie wspomagające, wzmocnienie sejsmiczne i inteligentne monitorowanie. Wszystko produkty dostosowane do indywidualnych potrzeb spełniają międzynarodowe standardy efektywności energetycznej i bezpieczeństwa.
P3: Jaki jest cykl konserwacji produktu i koszty?
Produkt ten eliminuje potrzebę regularnej wymiany oleju wymaganej w transformatorach zanurzonych w oleju, upraszczając konserwacja. Rutynowa konserwacja wymaga jedynie prostego usuwania kurzu i kontroli parametrów co 3-6 miesięcy. Zawiera funkcje samooczyszczania i samochłodzenia, znacznie zmniejszające częstotliwość konserwacji. W porównaniu z tradycyjnym sprzętu zanurzonego w oleju, może zaoszczędzić ponad 60% rocznych kosztów robocizny i materiałów konserwacyjnych, co skutkuje niższymi kosztami całkowite koszty cyklu życia.
Dzięki doskonałej wydajności produktu i rygorystycznej kontroli jakości transformator suchy z żywicy odlewanej Huajidian o mocy 500 kVA zyskał szerokie uznanie na rynku światowym. Firma szczerze wita klientów z domu i za granicą, aby odwiedzić naszą fabrykę w celu przeprowadzenia kontroli na miejscu i omówienia współpracy. Będziemy nadal zapewniać usługi globalne użytkownikom wysokiej jakości, wydajne i konfigurowalne rozwiązania w zakresie dystrybucji energii.
